0428150042

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀金压接端子 母端子, Mini-Fit Sr系列
供应商型号: UA-0428150042
供应商: 海外现货
标准整包数: 2500
MOLEX 矩形连接器 - 触头 0428150042

0428150042概述


    产品简介

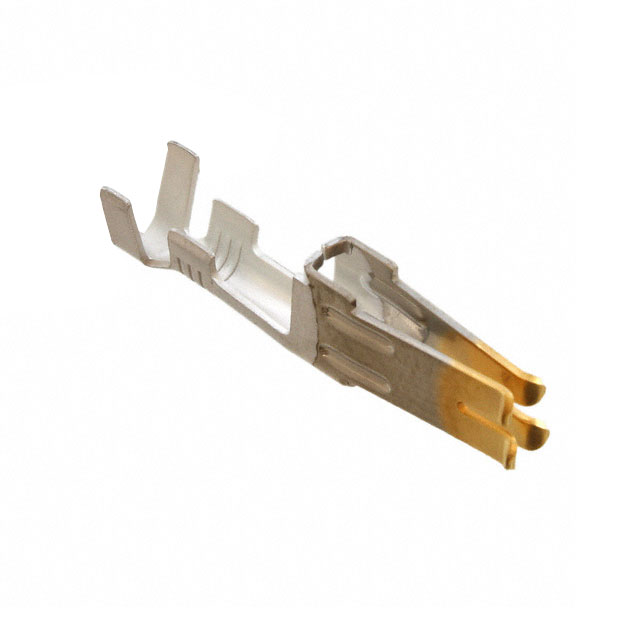

    Mini-Fit Sr. Crimp Terminal, Female, 16-14 AWG, Gold (Au) 是一款适用于电源连接、线对板连接和线对线连接的高性能连接器。其主要功能是提供高电流传输和低接触力,适用于多种工业和商业应用场景。此终端由Molex公司生产,属于Mini-Fit Sr. Power Connectors系列,具有出色的电气特性和可靠性。

    技术参数


    - 产品型号: 428150042
    - 描述: Mini-Fit Sr. Crimp Terminal, Female, 16-14 AWG, Gold (Au)
    - 材料:
    - 金属:高性能合金 (HPA)
    - 镀层:
    - 配合镀层:金 (Au),最小厚度0.762 µm
    - 终端镀层:锡 (Sn),最小厚度2.540 µm
    - 净重: 1.525g
    - 电气特性:
    - 最大电流:50.0A
    - 接触阻抗:未提供具体数值,但符合高电流低力的要求
    - 机械特性:
    - 端子接口方式: 压接或压缩
    - 导线绝缘直径: 最大3.33mm
    - 导线尺寸: 14 AWG, 16 AWG
    - 包装类型: 盘式
    - 合规性: 符合RoHS标准、ELV标准、中国RoHS标准、REACH标准及GADSL/IMDS标准

    产品特点和优势


    Mini-Fit Sr. Crimp Terminal, Female 具有以下独特功能和优势:
    - 高电流传输能力: 能够处理高达50.0A的电流,适合高功率需求的应用场景。
    - 低接触力: 减少了连接时的摩擦力,提高了连接器的耐用性和可靠性。
    - 高性能合金材料: 使用高性能合金材料保证了长期的电气稳定性和机械强度。
    - 多样的镀层选择: 金镀层提供优异的耐磨性和抗氧化性,确保长时间使用后的电气性能。
    - 广泛的应用范围: 可用于电源连接、线对板连接和线对线连接等多种场合。

    应用案例和使用建议


    Mini-Fit Sr. Crimp Terminal, Female 广泛应用于汽车、工业自动化、通信设备等领域。例如,在汽车领域,它可用于电池管理系统和动力系统之间的连接。在工业自动化领域,它可以用于电机控制和传感器信号传输。
    使用建议:
    1. 在安装前仔细检查导线的绝缘层直径是否符合要求(最大3.33mm)。
    2. 确保压接工具的正确使用,以避免压接不当导致的接触不良。
    3. 定期检查连接器的状态,特别是在高负载环境中使用时。

    兼容性和支持


    Mini-Fit Sr. Crimp Terminal, Female 可与Molex公司提供的相关配套工具一起使用,如638113800 Premium Grade Hand Crimp Tool 和638130400 Extraction Tool。Molex公司提供详细的技术文档和客户支持服务,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方案: 检查导线是否正确压接到位,确认镀层没有损坏。
    2. 问题: 接触阻抗过高
    - 解决方案: 更换新终端,确保使用正确的压接工具。
    3. 问题: 连接器安装困难
    - 解决方案: 使用合适的安装工具,确保导线绝缘层直径不超过3.33mm。

    总结和推荐


    Mini-Fit Sr. Crimp Terminal, Female 是一款高性能的电连接器,具备高电流传输能力和低接触力的优点。其材料选择和工艺设计确保了在各种严苛环境下仍能保持可靠的电气性能。我们强烈推荐该产品用于需要高电流传输和良好连接稳定性的应用场景。

0428150042参数

参数
线规 14-16 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 功率
长*宽*高 28.1mm(长度)*5.94mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0428150042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0428150042数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0428150042 0428150042数据手册

0428150042封装设计

查看详情并下载
Symbol
Footprint
3D Model
