430315004

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 公端子, Micro-Fit TPA系列
供应商型号: Q-430315004
供应商: 期货订购
标准整包数: 84000

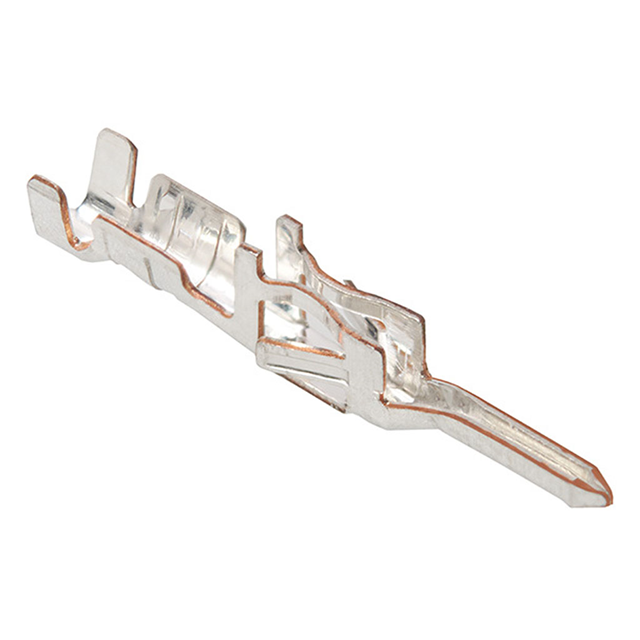

MOLEX 矩形连接器 - 触头 430315004

430315004概述

    Micro-Fit TPA Male Crimp Terminal 技术手册

    产品简介


    Micro-Fit TPA Male Crimp Terminal 是一种专为高密度连接器设计的电子元器件。它具有出色的电气性能和可靠性,适用于多种工业和消费电子产品。这种终端主要用于连接线束和插接件,广泛应用于汽车、通信、计算机、家用电器等行业。

    技术参数


    - 材料:磷青铜合金
    - 镀层选项:
    - A: 预镀锡 (1µm - 2.5µm)
    - B: 金(最小0.38µm)/锡(最小2.5µm)/镍(1.27µm)
    - C: 金(最小0.76µm)/锡(最小2.5µm)/镍(1.27µm)
    - D: 镀锡(最小2.5µm)/镍(1.27µm)
    - 适用线径范围:
    - 20-24 AWG:最大绝缘外径1.85mm
    - 26-30 AWG:最大绝缘外径1.27mm
    - 安装方式:链式/散装包装
    - 终端型号及尺寸(单位:mm):
    | 型号 | 线径范围 | 尺寸(A) | 尺寸(C) | 尺寸(D) | 尺寸(E) | 尺寸(G) | 尺寸(H) |

    | 430315003 | 20-24 | 2.31 | 2.51 | 0.76 | 1.91 | 0.64 | 2.08 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高可靠性:采用优质材料和先进的制造工艺,确保长期稳定工作。
    - 多样化的镀层选项:提供不同的镀层选项,以适应不同的应用场景和要求。
    - 适用于不同线径:可以匹配各种线径,提高通用性。
    - 易于安装:支持链式和散装包装,方便大规模生产和组装。

    应用案例和使用建议


    Micro-Fit TPA Male Crimp Terminal 在汽车电子、通信设备、智能家居等领域广泛应用。例如,在汽车仪表盘中,这种终端可以用于连接各种传感器和控制单元。对于需要高密度连接的应用场景,该终端是理想的选择。
    使用建议:
    1. 线径选择:根据具体应用场景选择合适的线径和相应的终端型号。
    2. 安装方向:严格按照设计图纸安装,确保终端正确插入到插接件中。
    3. 检查镀层:定期检查镀层是否完好,避免因氧化导致接触不良。

    兼容性和支持


    - 兼容性:该终端适用于插接件系列200875。
    - 支持:如有任何问题,可联系供应商获取技术支持。

    常见问题与解决方案


    - Q: 终端无法正确插入插接件。
    - A: 检查终端的方向是否正确,确保插接件与终端的匹配度。
    - Q: 连接不稳定。
    - A: 检查镀层是否完好,确认线径和终端型号的匹配。
    - Q: 连接后接触电阻大。
    - A: 重新压接终端,确保接触面干净且压接牢固。

    总结和推荐


    Micro-Fit TPA Male Crimp Terminal 是一款高性能的电子元器件,具备可靠性和多样性等特点。适用于各种高密度连接的应用场景。推荐使用该产品,以满足您的设计需求。

430315004参数

参数
触头端接 压接
触头镀层厚度 380nm
类型 带印记
线规 20-24 AWG
触头镀层
安装方式 压入式
零件状态 在售
包装方式 卷带包装

430315004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430315004数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 430315004 430315004数据手册

430315004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
84000+ ¥ 0.3802
库存: 8400000
起订量: 84000 增量: 84000
交货地:
最小起订量为:84000
合计: ¥ 31936.8
