5052742410

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 24pin 800μm 650μm 金 贴片安装
供应商型号:
供应商:
标准整包数: 0

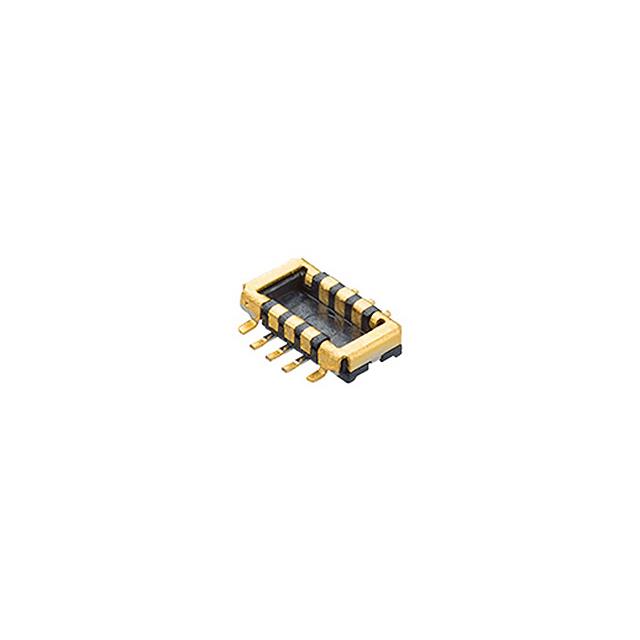

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5052742410

5052742410概述

    SlimStack™ 0.35mm Pitch Board-to-Board Connectors 技术手册

    产品简介


    SlimStack™ 0.35mm pitch Board-to-Board Connectors 是一款专为板对板连接设计的高密度连接器。这类连接器主要用于电路板之间的信号传输,广泛应用于消费电子、工业控制、通信设备等多个领域。其独特的设计不仅提供了高可靠性的连接,还能在紧凑的空间内实现高效的数据传输。

    技术参数


    - 产品系列: 505274
    - 应用: 板对板连接
    - 触点数: 24个
    - 颜色: 树脂黑色
    - 耐久性(最大插拔次数): 30次
    - 结合高度: 0.80mm 或 0.90mm
    - 结合宽度: 2.00mm
    - 材质:
    - 接触材料: 铜合金
    - 接触电镀: 金镍电镀
    - 终端电镀: 金镍电镀
    - 树脂材料: 液晶聚合物
    - 净重: 8.840mg
    - 排数: 双排
    - 方位: 垂直
    - 引脚间距: 0.35mm
    - 电镀厚度:
    - 接触电镀最小值: 0.102µm
    - 终端电镀最小值: 0.051µm
    - 温度范围: -40°C 至 +85°C
    - 最大电流: 0.3A
    - 最大电压: 50V AC (RMS)/DC
    - 包装类型: 模切带式盘装

    产品特点和优势


    SlimStack™ 连接器凭借其双排垂直设计、高密度触点以及紧凑的结构,在有限的空间内提供了卓越的连接性能。其独特的设计确保了连接的稳定性,即使在高振动环境下也能保持良好的电气性能。此外,它还具有良好的耐用性,最高可支持30次插拔操作,这使其适用于需要频繁插拔的应用场景。

    应用案例和使用建议


    - 消费电子: 在智能手机和平板电脑等设备中用于板对板连接。
    - 工业控制: 在自动化控制系统中用于传感器和执行器之间的信号传输。
    - 通信设备: 在路由器和交换机中用于不同电路板之间的数据传输。
    使用建议:
    1. 确保在安装过程中正确地对齐和固定连接器,以避免短路或接触不良。
    2. 定期检查连接器的清洁度,以防灰尘或杂质影响电气性能。
    3. 考虑在极端环境(如高温或低温)下进行额外的测试,以验证连接器的可靠性。

    兼容性和支持


    - 兼容性: SlimStack 连接器可与SlimStack Armor Receptacle 505270 和 505413 兼容。
    - 厂商支持: 如需了解更多信息,可通过电子邮件 productcompliance@molex.com 联系 Molex。

    常见问题与解决方案


    - 问题: 插拔次数超过规定限制导致连接不稳定。
    - 解决方案: 更换新的连接器以确保良好的电气性能。
    - 问题: 温度过高导致连接失效。
    - 解决方案: 使用散热装置,或选择能够在更宽温度范围内工作的型号。

    总结和推荐


    综上所述,SlimStack™ 0.35mm pitch Board-to-Board Connectors 具有出色的稳定性和可靠性,适用于多种应用场景。其高密度设计和良好电气特性使其成为各类电子设备的理想选择。强烈推荐此产品用于需要高性能板对板连接的应用场景。

5052742410参数

参数
类型 Outer Shroud Contacts,Plug
间距 350μm
排数 2
触头镀层
板上高度 650μm
针脚数 24pin
接合堆叠高度 800μm
触头镀层厚度 -
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 盒装,卷带包装

5052742410厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052742410数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5052742410 5052742410数据手册

5052742410封装设计

查看详情并下载
Symbol
Footprint
3D Model
