5003340200

厂牌: MOLEX
产品描述: 焊盘 500μm 2 20pin 贴片安装 6.45mm(长度)*4.2mm(高度)
供应商型号: 5003340200
供应商: 云汉优选
标准整包数: 10

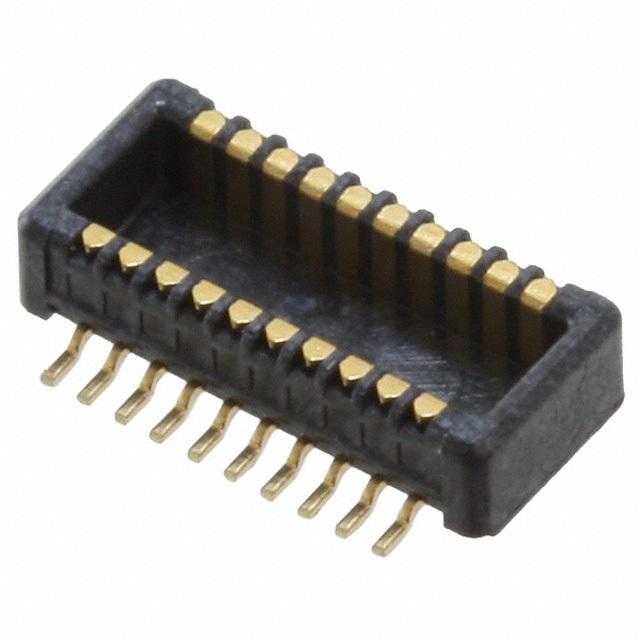

MOLEX 矩形连接器 - 板垫片/叠接器(板对板) 5003340200

5003340200概述

    0.5mm Board-to-Board Connector (Height = 2.5mm)

    产品简介


    0.5mm Board-to-Board Connector 是一种用于连接两块电路板的电连接器。它以其紧凑的设计和高性能而著称,在各种电子产品中广泛应用,如消费电子、工业自动化、通讯设备等领域。

    技术参数


    以下是该连接器的技术规格:
    | 项目 | 条件 | 规格 |
    |
    | 最大允许电压 | - | 50 V [AC (有效值)/DC] |
    | 最大允许电流 | - | 0.5 A |
    | 使用温度范围 | - | -40°C ~ +105°C |
    | 接触电阻 | 测试条件见备注 | 最大 40 毫欧 |
    | 绝缘电阻 | 详见备注 | 最小 100 兆欧 |
    | 耐电压 | 详见备注 | 无击穿(500V AC 1 分钟) |
    | 插入力及拔出力 | 详见备注 | 25 ± 3 mm/min |
    | 端子保持力 | 详见备注 | 最小 0.49N |

    产品特点和优势


    该连接器具有以下特点和优势:
    - 设计紧凑:高仅为2.5mm,适用于空间受限的应用场景。
    - 可靠的机械性能:通过多次插拔测试,确保长寿命使用。
    - 优异的电气性能:低接触电阻和高绝缘电阻,确保信号传输的稳定性。
    - 适应性强:宽广的工作温度范围和多种环境性能测试,使其能够适应不同恶劣条件。

    应用案例和使用建议


    - 应用场景:适用于需要小型化和高可靠性的应用,如智能家电、工业控制、医疗设备等。
    - 使用建议:在安装过程中,应确保连接器沿着嵌合轴平行插入,以避免损坏。此外,需注意安装后不要直接用手触摸连接器的终端,以免造成污染或损坏。

    兼容性和支持


    - 兼容性:与多种标准基板兼容,具体型号见产品资料。
    - 厂商支持:提供详尽的技术支持和维修服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 连接不稳定:检查是否正确对准并平行插入。
    2. 温度范围影响:选择适合工作温度范围的连接器。
    3. 电气故障:确认接触电阻和绝缘电阻符合要求。

    总结和推荐


    综上所述,0.5mm Board-to-Board Connector 在性能和可靠性方面表现卓越,适合多种应用场景。其紧凑的设计、良好的电气和机械性能,使其成为众多高端电子设备的理想选择。因此,强烈推荐使用该产品。

5003340200参数

参数
针脚数 20pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
长*宽*高 6.45mm(长度)*4.2mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

5003340200厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5003340200数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) MOLEX 5003340200 5003340200数据手册

5003340200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.5998
20+ ¥ 3.4198
库存: 60
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.99
直接购买
加入购物车
