08560105

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

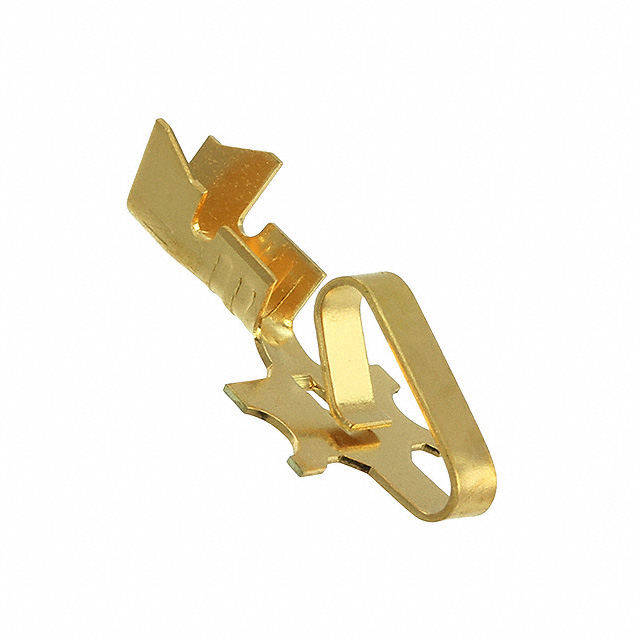

产品描述: Molex 镀金压接端子 母端子, KK 396系列, 最大0.8mm², 最小0.2mm²
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 触头 08560105

08560105概述

    CRIMP TERMINAL .156 CENTERS 18 TO 24 GA WIRE 技术手册

    1. 产品简介


    本产品是一种用于电线连接的压接端子(Crimp Terminal),适用于18至24号电线,且中心间距为0.156英寸(约3.96毫米)。该产品广泛应用于汽车、家电、工业控制等多个领域,作为电线与电子设备之间的可靠连接点。

    2. 技术参数


    - 适用电线规格: 18到24号电线(AWG)
    - 最大绝缘层直径:
    - 通用型号:2.79毫米(0.110英寸)
    - 特殊工具:3.00毫米(0.118英寸)
    - 连接器系列兼容性: 2139、3001、3069、91813、2574、6422、5239、41695
    - 电镀: 镀锡或选择性镀金(Gold Flash 和 Nickel Underplate)
    - 外观质量: 符合PS-45499-002标准的B级要求
    - 包装: 按需求可选链式或散装

    3. 产品特点和优势


    - 高可靠性: 压接方式确保了稳定可靠的电气连接。
    - 多种电镀选项: 提供镀锡和选择性镀金,增强了耐腐蚀性和导电性。
    - 广泛的适用性: 可用于多种型号的连接器,适用于多种行业标准。
    - 严格的工艺标准: 符合多项行业标准,确保产品质量。

    4. 应用案例和使用建议


    - 汽车电子系统: 用于发动机控制单元(ECU)内部布线。
    - 家电设备: 用于冰箱、洗衣机等大型家电的电源线连接。
    - 工业控制系统: 用于工厂自动化设备的传感器和执行器之间信号传输。
    使用建议:
    - 在安装前检查电线和端子是否匹配,并根据说明书进行正确的压接操作。
    - 使用专用工具进行压接以保证最佳效果。
    - 定期对连接部位进行检查和维护,确保长期运行稳定性。

    5. 兼容性和支持


    - 兼容性: 支持多个型号的连接器,详见产品说明。
    - 厂商支持: 提供标准的售后和技术支持服务,具体参见产品包装或联系厂商客服获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 连接不稳固
    - 解决方案: 确保正确使用专用工具压接,检查压接深度和宽度是否符合规范。
    - 问题2: 接触电阻大
    - 解决方案: 更换新端子或重新压接,检查是否有氧化或污染物。
    - 问题3: 导电性能不佳
    - 解决方案: 确认使用正确的电镀类型,并确保压接牢固无松动。

    7. 总结和推荐


    总体来看,这种压接端子以其高度可靠性、多样化的电镀选项以及广泛的适用范围,在多种电子设备连接中展现出卓越的表现。尽管成本略高于普通端子,但其出色的性能和长期稳定性使其成为许多专业领域的理想选择。建议在选择时考虑自身应用的具体需求,并结合预算作出决定。

08560105参数

参数
触头镀层厚度 510nm
类型 矩形连接器-触头
线规 18-24 AWG
触头镀层
触头端接 压接
长*宽*高 13.69mm(长度)*3.3mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

08560105厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

08560105数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 08560105 08560105数据手册

08560105封装设计

查看详情并下载
Symbol
Footprint
3D Model
