1720420406

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn HDR 4 POS 7.49mm Solder ST Thru-Hole 4 Terminal 1 Port Super Sabre Tray
供应商型号: WM20735-ND
供应商: Digi-Key
标准整包数: 1

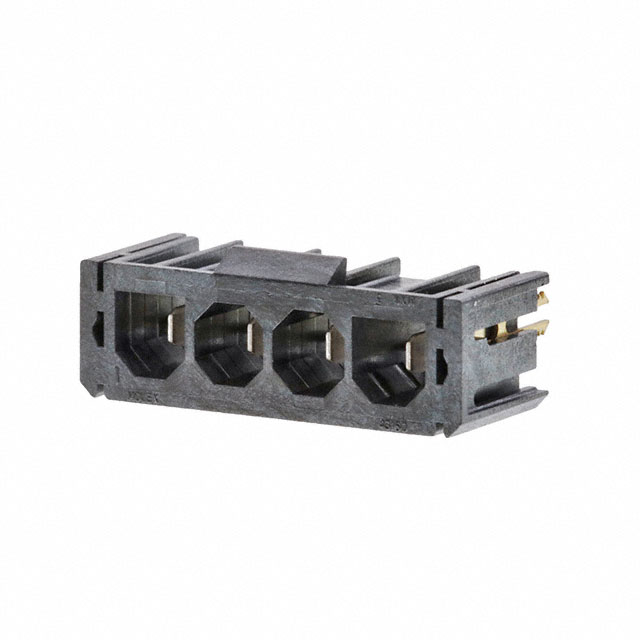

MOLEX 刀片式电源连接器 1720420406

1720420406概述

    Super Sabre Power Connector System

    1. 产品简介


    Super Sabre Power Connector System 是一款专为高电流和高电压应用设计的连接器系统。适用于多种行业,包括家用电器、电信/网络设备、商业车辆、医疗设备和工业应用。该连接器系统具备高可靠性和长寿命,是连接电线到电线或电线到板的理想选择。

    2. 技术参数


    - 额定电压: 最大600V
    - 额定电流: 每个刀片34.0A
    - 接触电阻: 5毫欧
    - 耐压测试: 5000V
    - 绝缘电阻: 1000兆欧
    - 工作温度范围: -40°C 至 +125°C(符合USCAR-2标准)
    - 电气连接: 采用扁平刀片终端设计,提供四个独立的电接触点
    - 材料:
    - 插座: LCP (聚对苯二甲酸丁二醇酯)
    - 端子: 高性能铜合金,接触面镀银,焊接尾镀锡,底镀镍
    - 绝缘体: 尼龙
    - 机械参数:
    - 接触插入力: 6.0N
    - 接触保持力 (带TPA): 67.0N/125.0N
    - 插入到PCB的平均力: 34.0N
    - 配合力 (最大): 17.8N
    - 分离力 (最小): 2.2N
    - 循环寿命 (最小): 25次
    - PCB厚度: 1.57至3.18mm

    3. 产品特点和优势


    - 高可靠性: 银涂层高导电合金端子,消除微振动腐蚀问题,相比金涂层更经济。
    - 高性能: 扁平刀片终端设计提供四点独立电接触,提供冗余和二次电流路径,提高长期性能和可靠性。
    - 节省空间和成本: 线对线和线对板配置设计灵活,提供显著的空间和成本节约。
    - 安全性: 通过UL1977和UL60950认证,适用于许多消费类应用。
    - 耐用性: 能够承受高达125°C的工作温度,适用多种行业。

    4. 应用案例和使用建议


    - 家用电器: 如炉灶、冰箱、洗衣机、吸尘器和空调。这些设备通常需要高电流和高电压连接器。
    - 电信/网络设备: 如交换机、服务器、基站和电源供应。这些设备对连接器的稳定性和可靠性要求极高。
    - 商业车辆: 这些车辆需要可靠的电源连接,特别是在振动环境中。
    - 医疗设备: 如患者监护仪、诊断成像设备和治疗装置。这些设备需要高度可靠的电源连接以确保患者安全。
    - 工业设备: 如100至600瓦的单元。工业设备需要能够承受严苛环境的连接器。
    使用建议:
    - 在安装过程中,确保正确插入端子,避免过度施力导致损坏。
    - 定期检查连接器的接触电阻,确保其在正常范围内。
    - 在高温环境中使用时,需注意保持良好的散热条件。

    5. 兼容性和支持


    - 兼容性: 与Super Sabre插头和插座兼容,可应用于不同类型的电缆和PCB板。
    - 支持: Molex公司提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    1. 问题: 连接器接触电阻过高。
    - 解决方案: 检查端子是否正确插入并保持良好的清洁度。如有必要,重新进行插入操作。
    2. 问题: 插拔力过大。
    - 解决方案: 确保工具正确使用,避免过度用力。定期检查连接器的磨损情况。
    3. 问题: 环境温度过高。
    - 解决方案: 使用适当的散热措施,如增加通风孔或冷却风扇。

    7. 总结和推荐


    Super Sabre Power Connector System是一款高效、可靠且经济的连接器解决方案,适用于多种高电流和高电压应用场合。它在稳定性、耐久性和性价比方面表现出色。推荐在各种工业和商业应用中使用,特别是那些需要高可靠性和安全性的场合。

1720420406参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

1720420406厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1720420406数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 MOLEX 1720420406 1720420406数据手册

1720420406封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.996 ¥ 33.7662
10+ $ 3.2698 ¥ 27.3638
280+ $ 2.5839 ¥ 21.6242
560+ $ 2.4606 ¥ 20.5921
1120+ $ 2.3432 ¥ 19.6099
库存: 407
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.76
