0501338000

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 公端子
供应商型号: TS-0501338000
供应商: 海外现货
标准整包数: 10000
MOLEX 矩形连接器 - 触头 0501338000

0501338000概述


    1. 产品简介

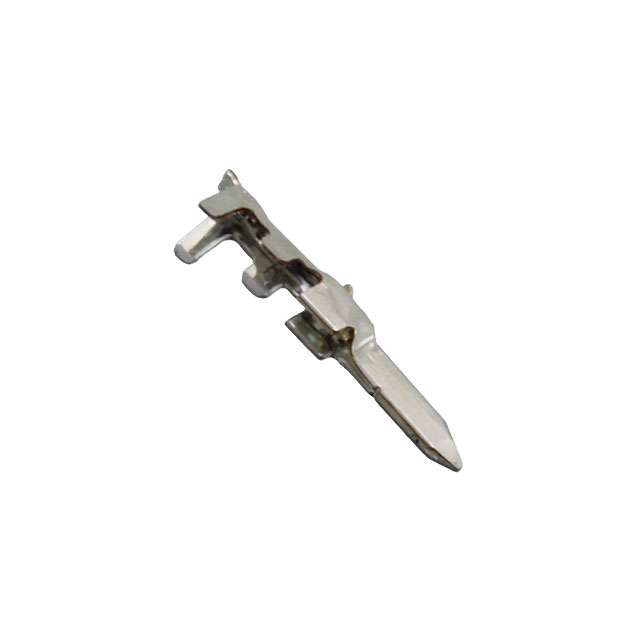

    1.25mm Pitch PicoBlade Male Crimp Terminal 是一种适用于信号传输和电线连接的电子元器件。这类终端主要用于线对线连接,广泛应用于消费电子、工业自动化、通信设备等多个领域。产品具有1.25mm的间距,使得安装和布线更为灵活。本产品采用镀锡磷青铜材质,确保了良好的电接触性能和机械强度。它的适用导线范围为32-28 AWG(美国线规),并以卷装形式提供,方便自动化生产线上的使用。

    2. 技术参数


    - 型号编号:501338000
    - 系列号:50133
    - 状态:Active
    - 插头料号:51047
    - 材料:磷青铜
    - 电镀材料:锡(Sn)
    - 接点最大电流:0.8A, 1.0A
    - 最大电压:125V
    - 绝缘导线直径:0.50-1.00mm
    - 接线规格(AWG):28, 30, 32
    - 包装方式:卷装
    - 重量:15.916mg/m

    3. 产品特点和优势


    1. 高可靠性:由于采用磷青铜材质及锡镀层,确保了长期使用的稳定性和抗腐蚀性。
    2. 宽适用范围:适用于各种小尺寸电线(32-28 AWG),并且有广泛的电气和机械性能参数,适应多种应用场景。
    3. 易操作性:卷装包装便于自动化生产和组装,提高生产效率。
    4. 环保合规性:符合RoHS、REACH等环保标准,减少环境污染,利于全球销售。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化设备:用于自动化控制系统中的传感器连接。
    - 消费电子产品:例如手机、平板电脑中的内部连接。
    - 通信设备:如路由器、交换机内的板级连接。
    使用建议
    - 在连接前,确保电线绝缘层被正确去除,并保持适当的长度,以确保接触良好。
    - 使用专业工具进行压接,如2002182000型手控压接工具,以确保压接质量。
    - 定期检查终端和电线之间的连接,确保没有松动或腐蚀现象。

    5. 兼容性和支持


    兼容性
    - 本终端可以配合使用51047系列的插头外壳,确保可靠连接。
    - 配套工具如2002182000型手控压接工具和2037025900型精细调整应用器,帮助提升安装效率和质量。
    支持和维护
    - 厂商提供详细的技术支持文档,如应用指南和技术手册。
    - 用户可通过官方网站获取更多的使用说明和技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 压接不良 | 使用专业工具,并确保电线和端子匹配正确的规格。 |
    | 接触电阻高 | 检查电线绝缘是否完全去除,确保压接质量。 |
    | 连接松动 | 检查端子是否正确安装,并定期检查连接状态。 |

    7. 总结和推荐


    综上所述,1.25mm Pitch PicoBlade Male Crimp Terminal 以其高可靠性、宽适用范围、环保合规等特点,在多个应用领域表现出色。对于需要高效、稳定且安全的电线连接场合,此款终端是一个理想选择。因此,我强烈推荐该产品在相关应用中的使用。

0501338000参数

参数
触头端接 压接
触头镀层厚度 900nm
类型 Connector Headers and PCB Receptacles
线规 28-32 AWG
触头镀层
长*宽*高 7.15mm(长度)*1.37mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0501338000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0501338000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0501338000 0501338000数据手册

0501338000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0842 ¥ 0.7155
50000+ $ 0.0725 ¥ 0.6166
100000+ $ 0.0695 ¥ 0.5911
库存: 140000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 7155
