0457503111

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

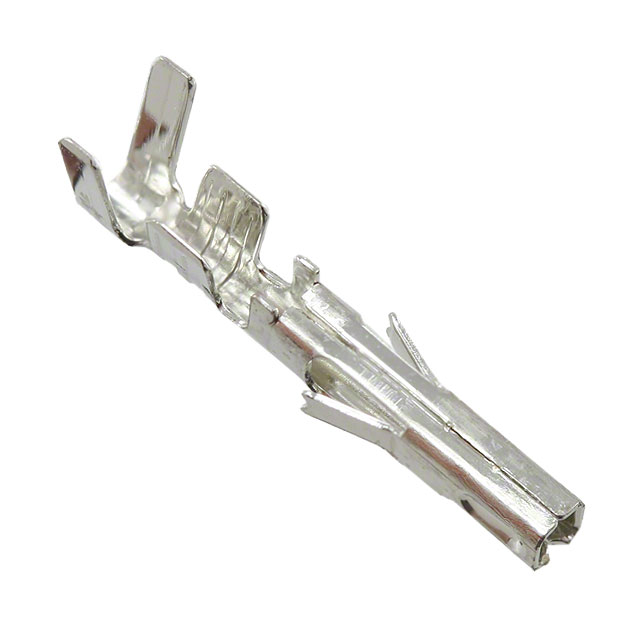

产品描述: Molex 镀锡压接端子 母端子, Mini-Fit Plus系列, 最大1.3mm²
供应商型号: 0457503111
供应商: 国内现货
标准整包数: 1
MOLEX 矩形连接器 - 触头 0457503111

0457503111概述

    Mini-Fit Plus Crimp Terminal 技术手册

    1. 产品简介


    Mini-Fit Plus Crimp Terminal 是一种专为电力传输而设计的电子连接器,广泛应用于电源连接、电线到板连接以及电线到电线连接等领域。此终端具有多种尺寸和电气特性的选项,能够满足各种工业和消费电子产品的需求。

    2. 技术参数


    以下是 Mini-Fit Plus Crimp Terminal 的关键技术规格:
    - 型号系列: 45750
    - 电流容量: 最大13A(每电路)
    - 电压容量: 最大600V
    - 耐久性: 最多100次插拔
    - 材料:
    - 接触材料:铜合金
    - 表面处理:镀锡
    - 重量: 0.150g
    - 线径范围: 16 AWG
    - 绝缘直径范围: 1.30-3.10mm
    - 包装: 盘式包装(Reel)

    3. 产品特点和优势


    - 高可靠性: 每个电路的最大电流可达13A,确保稳定的电力传输。
    - 耐久性强: 设计耐久性高达100次插拔,适合频繁插拔的应用场合。
    - 兼容多种线径: 支持16 AWG线径,适应广泛的使用需求。
    - 低维护成本: 镀锡表面处理延长使用寿命,减少维护成本。
    - 热插拔能力: 系列45750具备热插拔功能,方便在不停机的情况下进行维护和更换。

    4. 应用案例和使用建议


    - 应用案例: Mini-Fit Plus Crimp Terminal 广泛应用于电信、汽车、工业控制等领域,用于电力传输和信号传输。
    - 使用建议:
    - 在安装过程中,请确保导线正确插入并锁紧,以避免接触不良。
    - 定期检查连接器是否有腐蚀或损坏,及时更换有问题的部件。
    - 使用合适的工具进行压接操作,保证压接质量。

    5. 兼容性和支持


    - 兼容性: 本产品与 Mini-Fit TPA 双排插座、Mini-Fit BMI 双排插座等多种插座兼容。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题: 连接不稳定导致电流不足。
    - 解决方案: 检查导线是否完全插入,并确保连接器紧固无误。
    - 问题: 插头过热。
    - 解决方案: 检查是否有短路或接触不良现象,必要时更换连接器。
    - 问题: 连接器损坏。
    - 解决方案: 更换新的连接器,严格按照说明书操作。

    7. 总结和推荐


    综上所述,Mini-Fit Plus Crimp Terminal 是一款高性能、可靠且易用的电子连接器,适用于多种电力传输和信号传输的应用场合。它具有高电流承载能力、长寿命和易于安装的优点。建议在需要稳定电力传输和信号传输的应用中优先考虑使用。
    希望以上内容对您有所帮助!如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

0457503111参数

参数
触头端接 压接
触头镀层厚度 2.54μm
类型 Connector Headers and PCB Receptacles
线规 16 AWG
触头镀层
长*宽*高 15.03mm(长度)*3.6mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0457503111厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0457503111数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0457503111 0457503111数据手册

0457503111封装设计

查看详情并下载
Symbol
Footprint
3D Model
