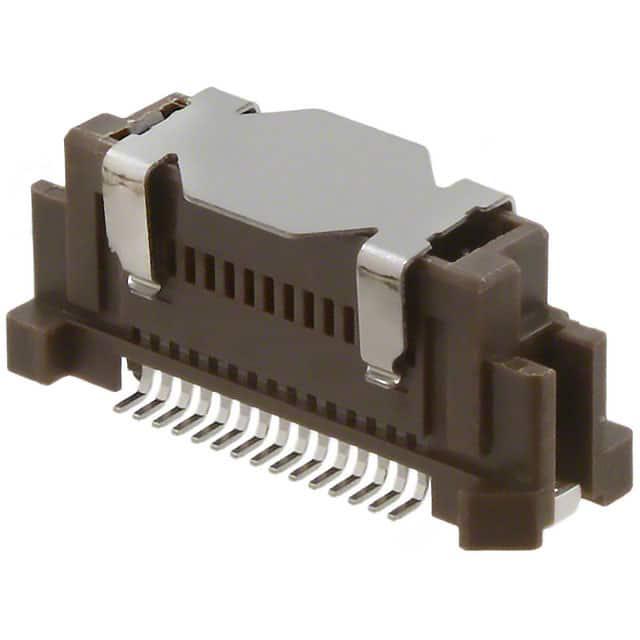

536470374

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 640μm 2 30pin 8mm,14mm 6.99mm 250nm 金 SMD,P=0.64mm 贴片安装 16.4084mm(长度)*5.207mm(宽度)
供应商型号: Q-536470374
供应商: 期货订购
标准整包数: 3360
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 536470374

536470374概述

    0.635 mm PITCH B TO B CONN. HOUSING ASSEMBLY K -LEAD FREE- 技术手册

    1. 产品简介


    本手册涵盖了Molex公司的0.635mm间距的板对板连接器系列产品。这些连接器主要用于需要高度可靠和稳定电气连接的应用场合,适用于各种电子设备和系统中。连接器的设计确保了良好的机械稳定性和电气性能,特别适合在紧凑空间内实现高效布线。

    2. 技术参数


    根据技术手册,以下是该连接器的主要技术参数和规格:
    | 参数项 | 规格 |

    | 最大允许电压 | 100 V (AC/DC) |
    | 最大允许电流 | 0.5 A |
    | 使用温度范围 | -55℃ ~ +105℃ |
    | 接触电阻 | 4-7mm:≤40 mΩ
    8-10mm:≤50 mΩ
    11-13mm:≤60 mΩ
    14-16mm:≤70 mΩ |
    | 绝缘电阻 | ≥1000 MΩ |
    | 耐压 | ≥250 V AC(1分钟) |
    | 插入力 | ≤0.690 N {70gf} |
    | 拔出力 | ≥0.118 N {12gf} |
    | 端子拉拔力 | ≥1.96 N {0.2kgf} |

    3. 产品特点和优势


    这款连接器具有以下几个显著特点和优势:
    - 高可靠性:经过严格的测试,如重复插拔、振动和冲击试验,确保长期使用的稳定性。
    - 宽温度范围:可以在极端环境下工作,适用范围为-55℃到+105℃。
    - 出色的电气性能:低接触电阻和高绝缘电阻保证了可靠的信号传输。
    - 易操作性:合理的插入力和拔出力设计使得安装和拆卸更加便捷。
    - 高耐用性:通过盐雾喷射、高温和低温测试,确保在恶劣环境下的良好表现。

    4. 应用案例和使用建议


    这款连接器广泛应用于汽车电子、工业控制、医疗设备等领域。具体应用案例包括:
    - 汽车电子:车内布线系统,要求高可靠性以应对车辆内部的各种环境条件。
    - 工业自动化:用于工厂自动化控制系统,需要在强电磁干扰环境中保持信号完整性。
    - 医疗设备:精密仪器的内部连接,对卫生和安全有严格要求。
    使用建议:
    - 在进行半自动或全自动焊接时,请严格按照规定的温度曲线执行,避免损坏连接器。
    - 确保安装基板表面的平整度,最好不超过0.02mm的公差。
    - 对于柔性电路板上的安装,建议使用加强板来防止变形。

    5. 兼容性和支持


    该连接器具有多种包装形式,包括托盘包装、粘贴包装和纸卷包装,便于不同应用场景的需求。Molex公司提供全面的技术支持和售后服务,确保客户能够顺利部署和使用这些连接器。

    6. 常见问题与解决方案


    问题1:安装后接触不良。
    解决方案:检查并确保所有终端都已完全焊接,并且没有残留物。
    问题2:焊接后发现部分端子脱落。
    解决方案:重新焊接并使用适当的助焊剂,确保焊接均匀且牢固。

    7. 总结和推荐


    综上所述,这款0.635mm间距的板对板连接器在电气性能、机械强度和可靠性方面表现出色,非常适合需要高可靠性的应用场景。强烈推荐给需要稳定高效连接解决方案的工程师和设计师。此外,Molex公司提供的详尽支持也增加了这一选择的吸引力。

536470374参数

参数
触头镀层
板上高度 6.99mm
针脚数 30pin
接合堆叠高度 8mm,14mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 640μm
排数 2
长*宽*高 16.4084mm(长度)*5.207mm(宽度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
