首页  >  产品百科  >  0561188328

0561188328

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Connector Rectangular 压接 250nm 金 24-28 AWG 压入式 2.6mm(高度)
供应商型号: WM13267-ND
供应商: Digi-Key
标准整包数: 1

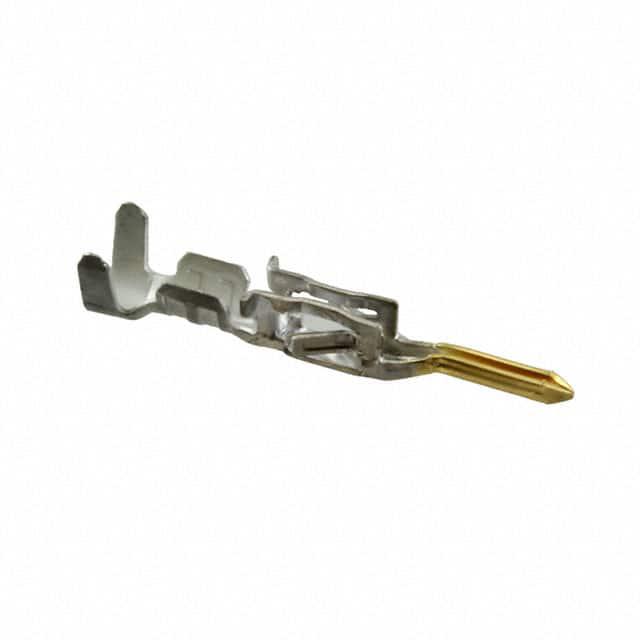

MOLEX 矩形连接器 - 触头 0561188328

0561188328概述

    Mini Robot Connector 40 Circuit (40 CKT) Technical Manual

    1. 产品简介


    Mini Robot Connector 40 CKT. 是一种专为机器人模块设计的微型连接器系统。它提供了一种紧凑且可靠的连接解决方案,广泛应用于机器人技术、自动化系统和其他需要高密度、小型连接接口的领域。
    主要功能:
    - 支持高达40个电路的连接。
    - 提供高可靠性和耐用性。
    - 适用于各种严苛的工作环境。
    应用领域:
    - 工业自动化
    - 机器人技术
    - 机电一体化设备
    - 测试和测量仪器

    2. 技术参数


    电气特性:
    - 最大额定电压: 250V AC/DC
    - 最大额定电流:
    - AWG#19: 7.0A/pin
    - AWG#22: 5.0A/pin
    - AWG#23: 4.0A/pin
    - 全极通电时的最大总电流: AWG#23: 1.5A/pin
    - 使用温度范围: -55°C 至 +105°C
    - 接触电阻: 初始值: 10毫欧姆 MAX.
    机械特性:
    - 插拔次数: 重复插拔可达50次
    - 插入力: AWG#19: 78.4N (8.0kgf) MIN.
    - 保持力: AWG#19: 24.5N (2.5kgf) MIN.
    - 锁定强度: 98N (10kgf) 强度下无损伤
    环境性能:
    - 温度循环: -55°C至+85°C,共5周期
    - 耐湿性: 60±2°C,相对湿度90%至95%,96小时
    - 耐振动性: 10-55-10Hz,全振幅1.5mm,各轴2小时
    - 耐冲击性: 490m/s² (50G),沿3个相互垂直的轴各3次

    3. 产品特点和优势


    独特功能和优势:
    - 高密度连接: 一个连接器可以容纳多达40个电路。
    - 高可靠性: 经过多种严苛环境测试,确保长期稳定运行。
    - 易于安装: 设计简单,易于操作和维护。
    - 广泛适用性: 适用于各种工业和自动化设备。
    市场竞争力:
    - 可靠性: 在多种严苛环境下表现卓越,确保长期稳定运行。
    - 便捷性: 易于安装和拆卸,提高了工作效率。
    - 适用性: 能够适应不同的工作环境,提高设备的整体性能。

    4. 应用案例和使用建议


    典型应用:
    - 用于工业机器人手臂,确保各部件之间的可靠连接。
    - 自动化生产线上的控制信号传输,确保生产过程的连续性和准确性。
    - 机器人传感器数据传输,实现精确的数据收集和处理。
    使用建议:
    - 在安装过程中,确保连接器完全锁定,以避免松动导致的断路。
    - 定期检查连接器的外观和接触电阻,确保其始终处于良好状态。
    - 在严苛环境中使用时,应定期进行耐振动和耐冲击测试,确保其长期稳定性。

    5. 兼容性和支持


    兼容性:
    - Mini Robot Connector 40 CKT. 可与其他标准电气设备和组件兼容,确保系统集成的灵活性。
    - 与不同类型的导线和电缆兼容,适用于各种不同的应用场景。
    支持和维护:
    - MOLEX 提供详尽的技术文档和在线支持资源。
    - 用户可以通过MOLEX官方网站获得最新的产品信息和技术更新。

    6. 常见问题与解决方案


    常见问题及解决办法:
    - 问题: 连接器接触不良
    - 解决方案: 检查接触部分是否清洁,重新插入并确保锁紧。

    - 问题: 插拔时阻力过大
    - 解决方案: 确保导线尺寸合适,检查是否有损坏或磨损。

    - 问题: 耐久性不足
    - 解决方案: 进行温度循环和振动测试,确保连接器符合要求。

    7. 总结和推荐


    综合评估:
    Mini Robot Connector 40 CKT. 在多种关键指标上表现出色,特别是在高密度连接和可靠性方面。其广泛的应用范围和优异的环境适应性使其成为工业自动化和机器人技术的理想选择。
    推荐:
    对于需要高密度、小型连接器的工业和自动化应用,强烈推荐使用Mini Robot Connector 40 CKT.。该产品不仅提供了卓越的性能,还具有广泛的兼容性和完善的售后服务,是提升系统整体性能和可靠性的理想选择。

0561188328参数

参数
触头端接 压接
触头镀层厚度 250nm
类型 Connector Rectangular
线规 24-28 AWG
触头镀层
长*宽*高 2.6mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0561188328厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0561188328数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0561188328 0561188328数据手册

0561188328封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.3542 ¥ 2.993
25+ $ 0.3321 ¥ 2.8064
50+ $ 0.297 ¥ 2.5097
100+ $ 0.2829 ¥ 2.3901
250+ $ 0.2553 ¥ 2.1362
500+ $ 0.243 ¥ 2.034
1000+ $ 0.2314 ¥ 1.9368
3000+ $ 0.2142 ¥ 1.7922
库存: 2977
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
直接购买
加入购物车
