5010171203

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 400μm 2 120pin 4mm 3.05mm 250nm 金 SMD,P=0.4mm 贴片安装 25.55mm(长度)*4.37mm(高度)
供应商型号: AV-A-MLX5010171203
供应商: Avnet
标准整包数: 1500

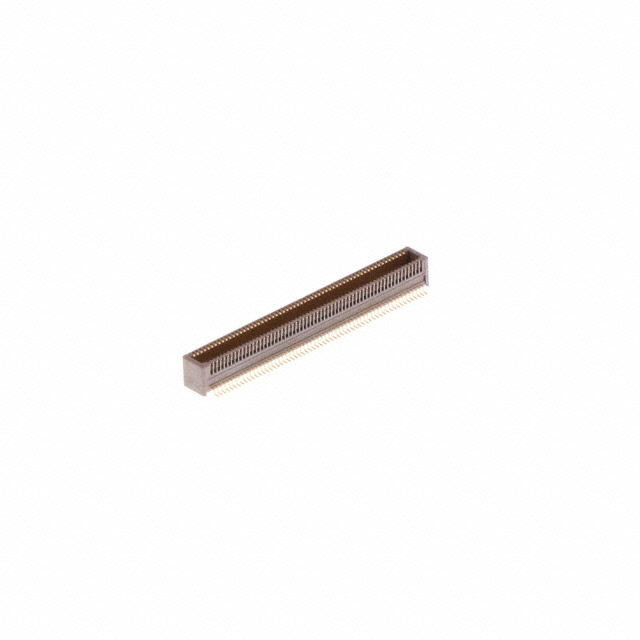

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5010171203

5010171203概述

    SlimStack Board-to-Board/Board-to-FPC Connectors 技术手册

    产品简介


    SlimStack Board-to-Board/Board-to-FPC 连接器是 Molex 公司推出的一款高密度、高性能的板对板连接器。其设计主要用于板对板及板对柔性印刷电路(FPC)的应用场合。这款连接器的特点在于其紧凑的设计,能够在有限的空间内实现高速信号传输,适用于各类消费电子、通信设备、工业自动化等领域。

    技术参数


    - 型号: 5010171203
    - 系列: 501017
    - 产品名称: SlimStack
    - 系列名称: 0.4, BB H4
    - 接触间距: 0.40 mm
    - 插拔次数: 最大 30 次
    - 额定电流: 每个触点最大 0.3 A
    - 最大电压: 30 V AC (RMS)/DC
    - 工作温度范围: -25°C 至 +105°C
    - 封装类型: 带卷装盒式包装
    - 材料: 触点采用磷青铜,表面镀金;端子采用金镀层
    - 颜色: 树脂棕色
    - 高度: 4.00 mm
    - 宽度: 5.10 mm
    - 电路数: 120 条(最多 120 条)
    - 锁定机制: 无

    产品特点和优势


    SlimStack 连接器具备多种独特优势,使其在众多连接器中脱颖而出:
    - 高密度设计: 0.40 mm 的接触间距确保了极高的信号密度。
    - 出色的电气性能: 最大额定电流为 0.3 A,可满足多数应用场景需求。
    - 宽泛的工作温度范围: -25°C 至 +105°C 的工作温度范围使得其适用于多种严苛环境。
    - 耐用性: 可承受最多 30 次插拔,保证长期使用稳定可靠。
    - 环保合规: 符合欧盟 RoHS 和中国 RoHS 等环保标准。

    应用案例和使用建议


    SlimStack 连接器广泛应用于消费电子、通信设备、工业自动化等多个领域。例如,在智能手机和平板电脑中,SlimStack 连接器可用于连接主板与显示屏,以确保高速数据传输。对于使用该连接器的产品,建议:
    - 在组装过程中仔细对准触点,避免因装配不当导致的短路或接触不良。
    - 定期检查连接器的接触状态,特别是在高频率插拔使用后,及时更换损坏的部件。
    - 在极端环境下使用时,需考虑散热措施,确保连接器正常工作。

    兼容性和支持


    SlimStack 插头与对应型号的插座兼容,具体型号为 SlimStack 接收器 54684。厂商提供了详细的技术文档和支持服务,包括三维模型、安装指南和售后技术支持等。

    常见问题与解决方案


    - 问题 1: 插入时阻力过大。
    - 解决办法: 检查触点是否有灰尘或异物,必要时使用压缩空气清理。
    - 问题 2: 连接不稳定。
    - 解决办法: 确认所有触点均已正确安装并完全插入。
    - 问题 3: 插拔寿命不足。
    - 解决办法: 严格按照使用规范操作,减少不必要的插拔次数,如有损坏及时更换。

    总结和推荐


    综上所述,SlimStack Board-to-Board/Board-to-FPC 连接器以其高密度、高可靠性和广泛的应用范围,成为许多高科技设备的优选连接解决方案。无论是工业自动化还是消费电子产品,其卓越的电气性能和可靠的机械结构都能为其提供强有力的支持。因此,强烈推荐使用此款连接器。如需了解更多详情,请访问 [Molex 官网](http://www.molex.com)。
    本文档生成日期:2021年8月13日
    请访问 [Molex 官网](http://www.molex.com) 查看最新零件信息

5010171203参数

参数
板上高度 3.05mm
针脚数 120pin
接合堆叠高度 4mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 400μm
排数 2
触头镀层
长*宽*高 25.55mm(长度)*4.37mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
