首页  >  产品百科  >  35728-0201

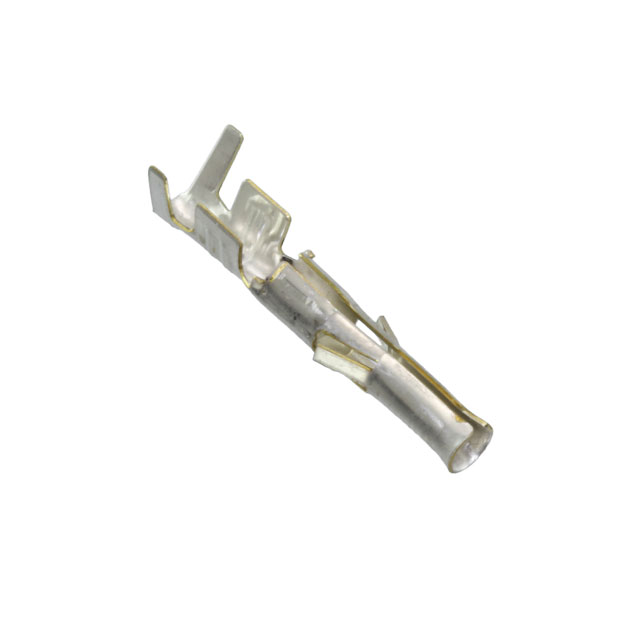

35728-0201

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀锡PCB连接器触点 母端子, 35728系列
供应商型号: 8215865
供应商: 海外现货
标准整包数: 5000
MOLEX 矩形连接器 - 触头 35728-0201

35728-0201概述


    产品简介


    本产品是一款2.00mm直径插座端子,型号为35728-0201,由黄铜材料制成,厚度为0.25mm。该端子适用于14至20号AWG(2.00-0.52mm²)线径范围,具有预镀锡处理。这款端子属于压接端子系列,主要用于电力应用。

    技术参数


    - 产品系列: 35728
    - 性别: 阴性(Female)
    - 材质:
    - 金属:黄铜(Brass)
    - 接触面电镀:锡(Tin)
    - 端子电镀:锡(Tin)
    - 重量: 0.306克(g)
    - 包装类型: 卷盘(Reel)
    - 电镀最小厚度:
    - 接触面: 0.813微米(μm)
    - 端子: 0.813微米(μm)
    - 终端接口样式: 压接或压缩(Crimp or Compression)
    - 绝缘层直径: 1.90-3.40mm
    - 电线规格: 14, 16, 18, 20 AWG
    - RoHS认证: 符合欧盟RoHS、中国RoHS标准,满足ELV和RoHS要求,不含有SVHC物质,符合低卤素标准

    产品特点和优势


    这款2.00mm直径插座端子采用黄铜材质,经预镀锡处理,能够确保良好的电气连接性和长期可靠性。其独特的设计使其特别适合高电流密度的应用场合,如电源系统、工业自动化及汽车电子等领域。黄铜材质赋予了产品优异的机械强度和耐腐蚀性,预镀锡工艺则进一步提升了焊接质量和接触可靠性。

    应用案例和使用建议


    应用案例
    这款端子广泛应用于需要高电流传输的场合,例如电源模块、电池管理系统、电机控制系统等。在这些应用中,端子不仅能提供稳定的连接,还能有效防止氧化和腐蚀,从而保证长期可靠运行。
    使用建议
    1. 绝缘层直径匹配: 在安装前需确认电线的绝缘层直径在1.90-3.40mm范围内,以确保正确的安装效果。
    2. 压接工具选择: 为了达到最佳的压接质量,建议使用合适的压接工具,如Molex提供的0638252900手工具或0638923000 Mini-Mac™ 应用工具。
    3. 定期检查: 安装完成后,建议定期对连接部位进行检查,以确保长期稳定可靠的运行。

    兼容性和支持


    此端子可与2.00mm直径针头(35727-0201)配合使用,并且与35143和35144系列部件兼容。厂商提供了详细的技术文档和支持,包括详细的压接高度规格(Crimp Height Specifications),可通过相应的应用工具规范文档获得。

    常见问题与解决方案


    1. 端子无法正常压接
    - 解决方案: 检查是否选择了正确的压接工具,并确保压接参数设置正确。
    2. 端子接触不良
    - 解决方案: 检查端子是否已正确安装到电线,并确保电线绝缘层直径符合要求。
    3. 端子出现腐蚀
    - 解决方案: 检查安装环境是否存在高湿度或化学腐蚀介质,必要时采取防护措施。

    总结和推荐


    这款2.00mm直径黄铜插座端子以其优秀的电气性能、长久的使用寿命和广泛的适用范围,在电力应用领域表现出色。它的高效连接能力和长期可靠性使其成为许多关键应用的理想选择。如果您需要一款高性能、稳定可靠的端子来满足您的电力需求,我们强烈推荐使用此产品。

35728-0201参数

参数
触头镀层厚度 -
类型 Headers & Wire Housings
线规 14-20 AWG
触头镀层
触头端接 压接
长*宽*高 20.5mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 卷带包装

35728-0201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

35728-0201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 35728-0201 35728-0201数据手册

35728-0201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.3352
库存: 0
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 0
