2167592025

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 EXTreme Guardian系列, 11mm节距, 2m长, EXTreme Guardian转无终端接头
供应商型号: TS-2167592025
供应商: 海外现货
标准整包数: 1

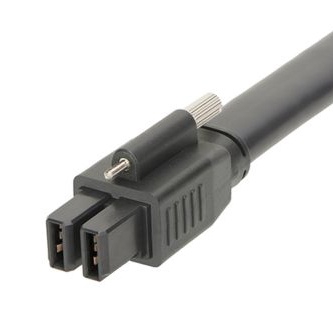

MOLEX 矩形线缆 2167592025

2167592025概述


    产品简介

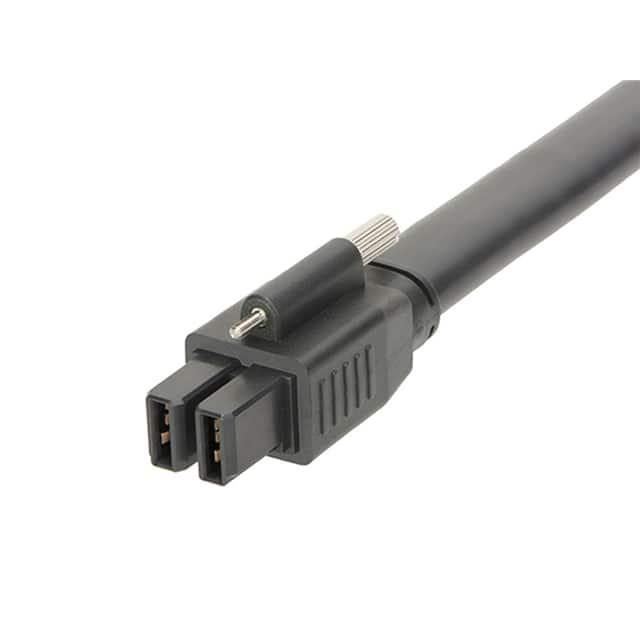

    本产品是来自Molex Electronics Technologies, LLC的一款高性能连接器组件——Guardian系列2pin ST至6AWG电线接头。该连接器适用于工业控制、汽车电子、电信设备及消费电子产品等多个领域,提供可靠的电源和信号传输解决方案。

    技术参数


    - 电流额定值: 每个针最大电流为60安培(具体应用需要根据安全机构要求进行评估)。
    - 电压额定值: 最大电压为600伏特。
    - 绝缘电阻: 不小于10兆欧。
    - 耐压强度: 直流1000伏特/0.01秒。
    - 导体电阻:
    - 对于2米电缆,不超过2.0欧姆。
    - 对于4米电缆,不超过2.2欧姆。
    - 对于6米电缆,不超过2.5欧姆。
    - 机械性能:
    - P2端可以承受300牛顿的拉力,在直角加载和45度加载情况下持续一分钟。
    - 工作温度范围: -40°C到105°C(包含由电流引起的30°C温升)。
    - RoHS合规性: 符合2015/863欧盟RoHS要求。

    产品特点和优势


    此产品具有以下几个独特的优势:
    1. 高可靠性: 在恶劣环境下仍能保持稳定的电流和电压传输能力。
    2. 耐久性强: 具有出色的机械性能,能够在长时间高强度使用下保持结构稳定。
    3. 广泛适用: 可应用于多种设备和系统,为不同行业提供灵活的解决方案。
    4. 符合法规: 满足欧盟RoHS标准,确保环保和安全性。

    应用案例和使用建议


    在工业控制系统中,此连接器可用于电机驱动单元,确保电机能够获得稳定的电力供应。在汽车电子中,它可以用于车载充电系统,确保电流的安全传输。对于电信设备,它可用作信号线和电源线之间的桥梁,提高系统的整体稳定性。
    使用建议:
    1. 在选择导线长度时,请注意电缆的长度会直接影响导体电阻值,选择适当的电缆长度以确保电流传输效率。
    2. 定期检查连接器的机械性能,确保其在长期使用后仍然保持良好的性能。
    3. 确保安装环境的温度范围在规定的范围内,避免过热损坏。

    兼容性和支持


    此产品与其他6AWG规格的电线和其他相关连接器设备兼容。制造商提供了详尽的技术文档和支持服务,包括在线客服和技术咨询,确保客户在使用过程中遇到任何问题都能得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何测试导体电阻?
    解决方案:使用万用表在不同长度的电缆上进行测试,记录每个长度下的电阻值,确保其在规定范围内。
    2. 问题:如何确认连接器的绝缘性能?
    解决方案:使用绝缘电阻测试仪进行测试,确保绝缘电阻值不低于10兆欧。
    3. 问题:如何确保连接器在使用中的稳定性?
    解决方案:定期检查连接器的机械性能,特别是在高负载或极端环境下使用后,进行额外的检查和维护。

    总结和推荐


    总的来说,这款Guardian系列2pin ST至6AWG电线接头在可靠性和耐用性方面表现优异,非常适合应用于各种高要求的电子设备和系统中。鉴于其广泛的适用性和卓越的性能,强烈推荐在项目中选用此产品。

2167592025参数

参数
零件状态 在售
包装方式 散装,袋装

2167592025厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2167592025数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2167592025 2167592025数据手册

2167592025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.2858 ¥ 631.4293
10+ $ 65.1573 ¥ 553.8371
库存: 10
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 631.42
