151330302

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Pico-Clasp系列, 1mm节距, 150mm长, Pico-Clasp转Pico-Clasp
供应商型号: Q-151330302
供应商: 期货订购
标准整包数: 1000

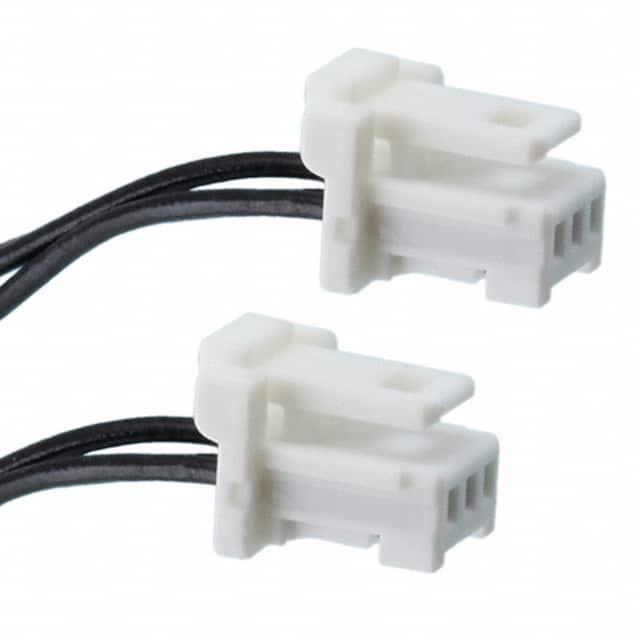

MOLEX 矩形线缆 151330302

151330302概述

    Pico-Clasp Discrete Wire Cable Assemblies 技术手册

    1. 产品简介


    Pico-Clasp Discrete Wire Cable Assemblies 是一种专为快速原型设计和全球生产需求而开发的即插即用连接解决方案。这种电缆组件提供了多种Molex连接器以及不同长度的电缆选择,适用于消费电子、工业自动化、医疗设备等多种应用场合。主要应用包括健身器材、家用娱乐系统、家用电器、办公设备、安全系统、移动设备、工业控制以及医疗监测设备等。

    2. 技术参数


    - 电气特性
    - 最大电压:50V
    - 最大电流:1.0A
    - 接触电阻:20毫欧姆
    - 绝缘电阻:100兆欧姆
    - 耐压测试电压:250V AC
    - 机械特性
    - 接触插入力(最大):4.9N
    - 接触保持力(最小):4.9N
    - 连接/断开力:见相关文档(具体型号)
    - 物理特性
    - 操作温度范围:-40°C 至 +85°C
    - 连接器材料:见相关文档(具体型号)
    - 镀层:接触区为锡,焊接尾区为锡,底层为锡
    - 包装:50 或 100 支/包装

    3. 产品特点和优势


    - 小间距设计:1.00mm 接触间距,节省空间。
    - 防钩接设计:防止电线钩挂,提高安全性。
    - 易于集成:提供即插即用的连接,减少工程时间和资源。
    - 高可靠性:通过ISO/TS16949认证,确保高品质。
    - 符合环保标准:RoHS 和无卤素设计。

    4. 应用案例和使用建议


    - 家庭娱乐系统:适合在复杂的布线环境中提供可靠的连接。
    - 工业自动化:高可靠性使其在恶劣环境下依然表现出色。
    - 医疗设备:小间距和防钩接设计非常适合医疗监控设备。
    使用建议:
    - 在组装时,注意检查接触点是否有氧化或污垢,以保证良好的电接触。
    - 使用过程中,定期检查电缆连接点的紧固情况,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与 Series 501190 和 501571 系列连接器兼容。
    - 技术支持:Molex 提供定制装配服务,以满足更复杂的应用需求。

    6. 常见问题与解决方案


    - 问题1:电缆在连接时容易松动。
    - 解决方案:检查并确保连接器和插座完全锁定。

    - 问题2:长时间使用后,接触电阻变大。
    - 解决方案:定期清洁接触点,并重新涂上导电润滑脂。

    7. 总结和推荐


    Pico-Clasp Discrete Wire Cable Assemblies 在设计和制造方面展现了卓越的品质和可靠性。其紧凑的设计、高效的连接方式和广泛的应用领域使其成为电子工程师的首选。总体而言,推荐使用这款产品,特别是在需要高性能和可靠性的场合。
    本文档由 Molex 提供,更多详细信息请参考官方链接 [www.molex.com/link/otscableassemblies.html](http://www.molex.com/link/otscableassemblies.html)。

151330302参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 散装,袋装

151330302厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151330302数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151330302 151330302数据手册

151330302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.0894 ¥ 17.5506
2000+ $ 2.009 ¥ 16.8756
3000+ $ 1.9286 ¥ 16.2006
库存: 100000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 17550.6
