1451320600

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly AC Power 0.075m Micro-Fit to Micro-Fit 6 to 6 POS F-F Crimp-Crimp 20AWG
供应商型号: H-1451320600
供应商: Heilind
标准整包数: 1

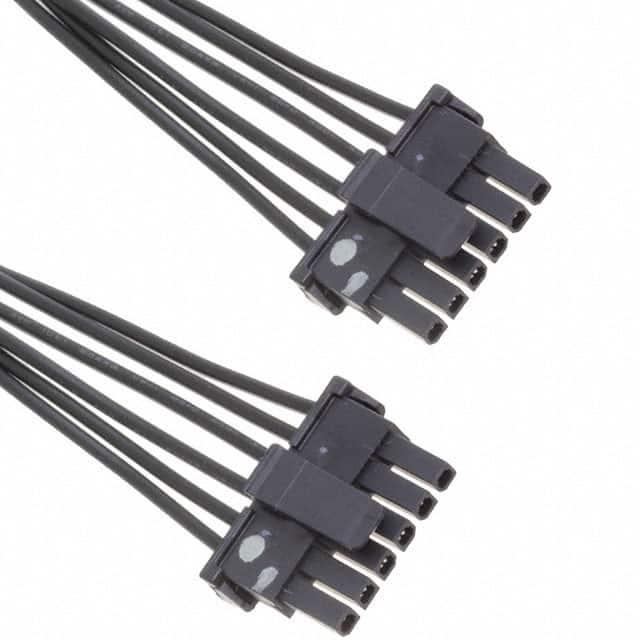

MOLEX 矩形线缆 1451320600

1451320600概述

    Micro-Fit TPA Cable Assemblies 技术手册

    产品简介


    Micro-Fit TPA Cable Assemblies 是一种标准的电缆组件,提供多种电缆长度和3.00mm间距的连接器,最大电流承载能力为5.0A。这些电缆组件既适用于原型设计,也适用于全球生产。它们广泛应用于消费电子、家用电器、数据计算、电信网络以及汽车和商用车辆等领域。

    技术参数


    - 电气参数
    - 最大电压:600V
    - 最大电流:5.0A
    - 机械参数
    - 接触插入力(最大值):每接触点14.7N
    - 接触保持力到外壳(最小值):每接触点24.5N
    - 配对力(最大值):每电路8N
    - 耐用性(最大值):通常为30个循环
    - 物理参数
    - 外壳材料:尼龙
    - 操作温度范围:-40°C至+105°C
    - 认证
    - UL 文件编号:E29179
    - CSA 文件编号:LR19980
    - RoHS 符合性:是
    - 铅卤素自由:否
    - 荧光丝符合性:否

    产品特点和优势


    - 多色电缆配置:Micro-Fit TPA 接收器可以现货供应,提供多种颜色选择,确保正确连接。
    - 高密度低功率连接:5.0A 的电流额定值和3.00mm的间距,可减少终端后退。
    - UL 认证:离散电线双排版本符合 UL 1007 标准,单排版本符合 UL 1061 标准。
    - 便捷的应用:易于设计、原型制作和生产,适合电子设备应用。
    - 高质制造:在通过 ISO/TS16949 认证的设施中组装,符合当前汽车行业标准。
    - 符合法规:符合 2011/65/EU RoHS 法规,减少了工程时间和资源需求。
    - 灵活的设计:提供单排和双排配置,可根据需求进行选择。

    应用案例和使用建议


    - 工作站:工作站内部布线,确保正确的连接和高可靠性。
    - 冰箱:家用电器中用于内部连接,保证稳定供电。
    - 服务器:服务器中使用,提供高效可靠的电力传输。
    - 路由器和交换机:在网络设备中使用,提供稳定的电源传输和信号连接。
    使用建议:
    - 确保电缆长度与具体应用匹配,避免不必要的弯曲或拉伸。
    - 在安装过程中遵循制造商的指导,确保正确的插入和配对操作。
    - 定期检查电缆连接,确保没有松动或损坏的情况发生。

    兼容性和支持


    - 兼容性:与 Micro-Fit 3.0 连接器相兼容,可与 Micro-Fit 插头配合使用。
    - 技术支持:如有需要,可联系 Molex 获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何正确插入电缆?
    - 解决方案:按照制造商提供的指南,使用适当的插入工具确保正确连接。

    2. 问题:电缆出现松动怎么办?
    - 解决方案:检查并调整电缆连接器,确保牢固连接。

    3. 问题:电缆在高温环境下使用时出现问题?
    - 解决方案:确保操作温度不超过规定的范围(-40°C 至 +105°C),必要时采取散热措施。

    总结和推荐


    Micro-Fit TPA Cable Assemblies 以其高密度、低功耗的特点,结合其易于设计、生产和符合法规的优势,在多个应用领域展现出强大的竞争力。对于需要高性能和可靠性的项目,强烈推荐使用此产品。

1451320600参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 散装,袋装

1451320600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1451320600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 1451320600 1451320600数据手册

1451320600封装设计

查看详情并下载
Symbol
Footprint
3D Model
