1451320300

产品分类: 矩形线缆
厂牌: MOLEX

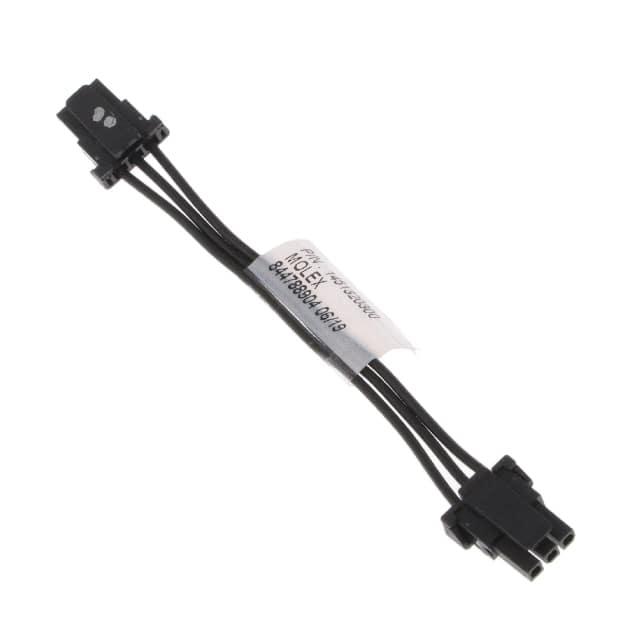

产品描述: Molex 线对板连接线 Micro-Fit TPA系列, 3mm节距, 75mm长, Micro-Fit TPA转Micro-Fit TPA
供应商型号: WM25260-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 1451320300

1451320300概述

    Micro-Fit TPA Cable Assemblies 技术手册

    1. 产品简介


    Micro-Fit TPA Cable Assemblies 是一款标准的离散线电缆组件,适用于各种电子应用。该产品提供多种电缆长度和具有3.00mm间距的连接器,最大电流容量为5.0A,既便于原型设计又满足全球生产需求。该产品广泛应用于消费类家电、数据/计算、电信/网络和汽车/商用车等领域。

    2. 技术参数


    - 电气规格
    - 最大电压:600V
    - 最大电流:5.0A
    - 机械规格
    - 接触插入力(最大):每接触点14.7N
    - 接触保持力到外壳(最小):24.5N
    - 配合力(最大):每电路8N
    - 耐用性(最大):通常30个循环
    - 物理规格
    - 外壳材料:尼龙
    - 工作温度范围:-40°C 至 +105°C
    - 包装
    - UL 文件编号:E29179
    - CSA 文件编号:LR19980

    3. 产品特点和优势


    - 多功能颜色配置:可选多种颜色的电缆,确保正确的连接。
    - 高密度、低功率连接:Micro-Fit TPA接插件的5.0A电流评级和3.00mm间距提供了高密度、低功率连接,减少了端子后退。
    - 认证和合规性:符合RoHS标准(2011/65/EU),并且通过ISO/TS16949认证,确保了产品的高品质和符合汽车行业标准。
    - 设计灵活性:提供单行和双行配置,方便设计和制造。

    4. 应用案例和使用建议


    - 应用案例:可用于工作站、冰箱、服务器、家用电器、路由器、交换机等设备的内部连接。
    - 使用建议:根据不同的应用需求选择合适的电缆长度和颜色,确保正确安装和使用。例如,在家用电器中,建议使用耐高温的电缆以适应内部较高温度环境。

    5. 兼容性和支持


    - 兼容性:该产品与Micro-Fit 3.0连接器兼容,可以与Micro-Fit头配对使用。
    - 支持:通过Molex官方网站可以获取更多技术支持和服务信息,如定制长度和其他选项。

    6. 常见问题与解决方案


    - 问题1:如何确定所需的电缆长度?
    - 解决方案:根据实际应用需求,参考技术手册中的长度选项,选择合适的长度进行订购。

    - 问题2:安装过程中出现接触不良怎么办?
    - 解决方案:检查电缆的插入力是否符合要求,确保电缆正确安装且无损坏。

    7. 总结和推荐


    Micro-Fit TPA Cable Assemblies 在设计、耐用性和兼容性方面表现出色,是各类电子应用的理想选择。其多样化的配置和高品质保证使其在市场上具备较强的竞争力。我们强烈推荐该产品用于需要可靠连接的场合。

1451320300参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 散装,袋装

1451320300厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1451320300数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 1451320300 1451320300数据手册

1451320300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7715 ¥ 23.4192
10+ $ 2.2086 ¥ 18.6627
25+ $ 2.0701 ¥ 17.4927
50+ $ 1.8984 ¥ 15.8874
100+ $ 1.8076 ¥ 15.1276
250+ $ 1.6944 ¥ 14.1801
500+ $ 1.6135 ¥ 13.503
1000+ $ 1.5365 ¥ 12.8586
2500+ $ 1.4404 ¥ 12.0542
库存: 940
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.41
直接购买
加入购物车
