0190020033

厂牌: MOLEX

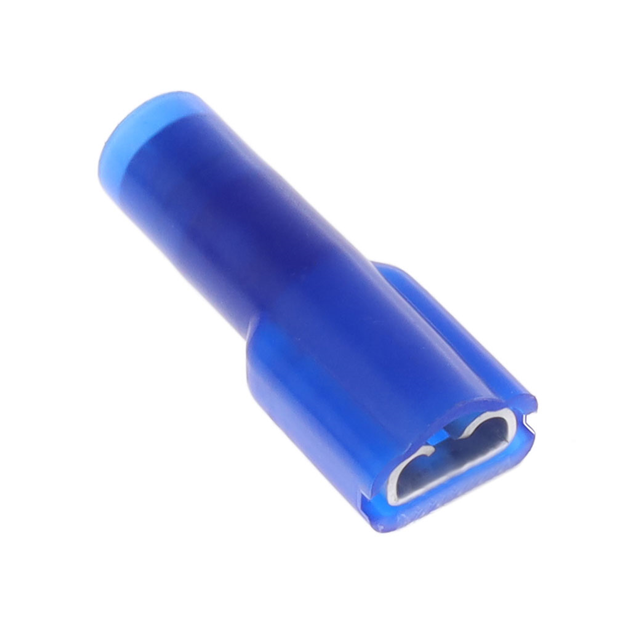

产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue F 20.3mm Tin Avikrimp™ T/R
供应商型号: 900-0190020033TR-ND
供应商: Digi-Key
标准整包数: 2500
MOLEX 端子 - 快速连接/快速断开端子 0190020033

0190020033概述

    AVIKRIMP Quick Disconnects:高品质快速连接解决方案

    1. 产品简介


    AVIKRIMP Quick Disconnects 是一种适用于各种电气应用的电子元器件,主要用于连接22 AWG至10 AWG的电线。它们被广泛应用于工业控制、家用电器、汽车电气系统等领域,是实现可靠电气连接的理想选择。产品系列涵盖了绝缘和非全绝缘两种类型,以满足不同应用场景的需求。

    2. 技术参数


    AVIKRIMP Quick Disconnects 的关键技术和规格如下:
    - 电压等级:除了19006和19025系列为600VAC外,其他所有型号均为300VAC。
    - 电流容量(根据导线AWG):
    - 22 AWG: 3 A
    - 20 AWG: 4 A
    - 18 AWG: 7 A
    - 16 AWG: 10 A
    - 14 AWG: 15 A
    - 12 AWG: 20 A
    - 10 AWG: 24 A
    - 最大工作温度:105°C (221°F)
    - 绝缘材料:尼龙94V2或94V0
    - 安全认证:UL和CSA认证,符合RoHS标准
    - 机械要求:
    - 抗拉拔测试:最小到最大导线AWG尺寸
    - 紧固力测试:最小和最大插拔力
    - 绝缘稳定性测试:确保在各种条件下的电气性能
    - 环境要求:
    - 温度测试:温度升高不超过30°C
    - 循环热测试:每500次循环温度上升不超过85°C

    3. 产品特点和优势


    AVIKRIMP Quick Disconnects 的主要特点和优势包括:
    - 安全可靠:通过UL和CSA双重认证,符合RoHS标准。
    - 高电流容量:能够承载高达24A的电流,适用于多种高功率应用。
    - 耐高温设计:最大工作温度可达105°C,适合极端环境下的应用。
    - 多种安装方式:包括绝缘和非绝缘版本,适合不同应用场景。
    - 耐用性:通过严格的机械和环境测试,确保长期稳定使用。

    4. 应用案例和使用建议


    AVIKRIMP Quick Disconnects 在工业、家电、汽车等多个领域都有广泛应用。例如,在汽车电气系统中,这些连接器可用于连接电池和电机,提供高效可靠的电气连接。使用时建议:
    - 确保正确选择合适的导线AWG型号,避免过载。
    - 定期检查连接部位是否有松动现象,及时维护。
    - 注意清洁接触面,避免积尘影响电气性能。

    5. 兼容性和支持


    AVIKRIMP Quick Disconnects 具有良好的兼容性,可以方便地与其他品牌的标准连接器互换。供应商提供了全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:连接器出现松动
    - 解决方案:重新紧固连接器或更换损坏的连接器。
    - 问题:导线断裂
    - 解决方案:确保在合适位置进行压接,避免导线过度拉伸。
    - 问题:温度过高
    - 解决方案:检查电路负载,确认是否超过额定电流。

    7. 总结和推荐


    AVIKRIMP Quick Disconnects 是一款安全可靠、适用范围广的快速连接解决方案。它具备高电流容量、耐高温设计以及多样的安装方式等特点,特别适合于需要高效、稳定电气连接的应用场合。因此,强烈推荐给需要可靠电气连接的用户和企业。

0190020033参数

参数
长*宽*高 20.3mm(长度)*8.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0190020033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190020033数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190020033 0190020033数据手册

0190020033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1842 ¥ 1.5412
5000+ $ 0.1754 ¥ 1.4676
7500+ $ 0.1728 ¥ 1.4465
库存: 50000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 3853
