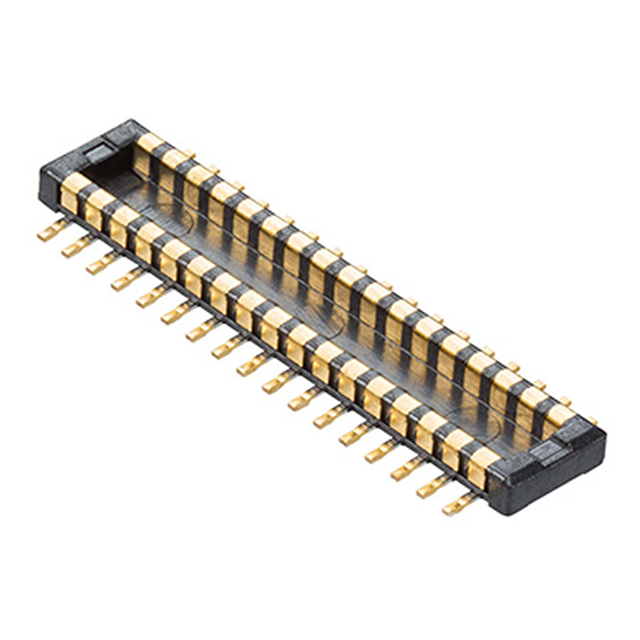

5046227012

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 70pin 600μm 480μm 金 SMD,P=0.35mm 贴片安装
供应商型号: 23-5046227012CT-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5046227012

5046227012概述


    产品简介


    SlimStack™ 0.35mm Pitch Board-to-Board Connectors 是一款高性能的板对板连接器,专为高密度连接需求设计。该产品属于Molex公司的SlimStack系列,主要用于消费电子、通信设备及工业控制等领域。其特点是体积小、连接稳定、可靠性高,能够有效节省空间并提高系统整体效率。

    技术参数


    以下是SlimStack 0.35mm Pitch Board-to-Board Connectors的主要技术规格和参数:
    - 电路数(最大):70
    - 接点额定电流:0.3A
    - 接点额定电压:50V AC (RMS)/DC
    - 插拔寿命:最多30次
    - 公座高度:0.60mm
    - 公座宽度:2.00mm
    - 材质:铜合金,接触面镀金,尾部镀金
    - 操作温度范围:-40°C至+85°C
    - 阻燃等级:UL94V-0
    - 材料环保标准:符合RoHS和中国RoHS要求

    产品特点和优势


    - 超薄设计:0.35mm的超细间距,使得SlimStack在有限的空间内提供更高的布线密度。
    - 稳固连接:具有较高的插拔寿命(最多可达30次),确保长期稳定的连接性能。
    - 易于安装:表面贴装技术(SMT)使安装简便,降低了生产成本。
    - 优异的电气性能:在高频率下仍能保持良好的信号完整性,适用于高速数据传输。
    - 环保合规:所有材料均符合RoHS和中国RoHS标准,满足全球环保要求。

    应用案例和使用建议


    SlimStack连接器广泛应用于消费电子、通讯设备、汽车电子等领域。例如,在智能手机和平板电脑中,可以用来连接主板与屏幕,提高信号传输质量的同时减小产品体积。在实际应用中,需要注意以下几点:
    - 布线布局:尽量避免高频信号线路靠近电源线,以减少电磁干扰。
    - 热管理:由于连接器可能产生热量,应考虑合理的散热设计,保证长时间运行的稳定性。
    - 防护措施:对于敏感部件,可加装保护套或防尘罩,延长使用寿命。

    兼容性和支持


    SlimStack 0.35mm Pitch Board-to-Board Connectors与Molex公司生产的504618系列插座兼容。制造商提供了详尽的产品文档和技术支持,包括产品说明书、销售图纸、应用规范等。用户可以通过访问Molex官网获取最新的产品信息和支持资源。

    常见问题与解决方案


    1. 问题:连接器无法正常插入或拔出。
    - 解决方案:检查连接器的插入方向是否正确,确认接触面无灰尘或异物阻碍。

    2. 问题:连接不稳定,信号传输质量差。
    - 解决方案:重新焊接接触点,确保焊接质量;检查是否有外部干扰源,采取屏蔽措施。

    3. 问题:产品寿命短,插拔次数少于预期。
    - 解决方案:确保操作环境温度在规定的范围内;避免频繁插拔,特别是在极端条件下使用时。

    总结和推荐


    综上所述,SlimStack 0.35mm Pitch Board-to-Board Connectors凭借其紧凑的设计、出色的电气性能和卓越的耐用性,在各类高密度连接应用场景中表现出色。特别适合需要占用空间小且具有高可靠性的场合。强烈推荐给对小型化和高效能连接器有需求的设计工程师和系统集成商。
    如果您正在寻找一种既经济又可靠的板对板连接解决方案,SlimStack将是您的不二之选。

5046227012参数

参数
板上高度 480μm
针脚数 70pin
接合堆叠高度 600μm
触头镀层厚度 -
类型 Outer Shroud Contacts,Plug
间距 350μm
排数 2
触头镀层
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

5046227012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5046227012数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5046227012 5046227012数据手册

5046227012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.127 ¥ 9.5232
10+ $ 0.9189 ¥ 7.7643
25+ $ 0.7957 ¥ 6.724
50+ $ 0.7482 ¥ 6.3225
100+ $ 0.6775 ¥ 5.6695
250+ $ 0.6245 ¥ 5.2266
500+ $ 0.5873 ¥ 4.9149
1000+ $ 0.5523 ¥ 4.622
2500+ $ 0.5092 ¥ 4.2615
库存: 7441
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.52
