151360305

产品分类: 矩形线缆
厂牌: MOLEX

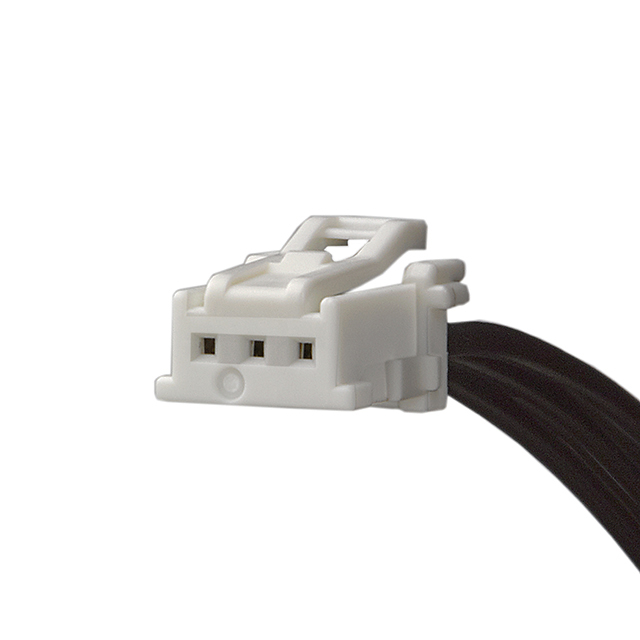

产品描述: Cable Assembly UL 1061 0.45m 22AWG MicroClasp to MicroClasp 3 to 3 POS F-F Crimp-Crimp MicroClasp Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 151360305

151360305概述

    MicroClasp 2.00mm Wire-to-Board Connector System 技术手册

    1. 产品简介


    MicroClasp 2.00mm Wire-to-Board 单排和双排连接器系统是一款紧凑型应用的理想选择。它提供了高达85°C的工作温度范围内的电气和机械可靠性,适用于消费类电子产品和汽车工业中的各种应用场景。这些应用包括白色家电、游戏机、空调、冰箱、吸尘器、电动工具、自动取款机(ATM)、自动售货机、汽车方向盘、换挡拨片组合开关、变速器、前照灯和后视镜及侧视镜灯光等内部单元之间的连接。

    2. 技术参数


    - 电气规格:
    - 最大电压:250V
    - 最大电流:3.0A (22 AWG)
    - 最大接触电阻:20毫欧姆
    - 介质耐压:1000V AC(1分钟)
    - 最小绝缘电阻:1000兆欧
    - 机械规格:
    - 最大端子插入力:9.8N
    - 最小端子保持力:9.8N
    - 最小引脚保持力:9.8N
    - 最小压接强度:39.2N(22 AWG)
    - 最大循环次数:30次
    - 物理规格:
    - 接收器外壳材料:PA66
    - 插头材料:PBT
    - 端子/引脚镀层:铜合金(预镀锡);黄铜(预镀锡)
    - 工作温度范围: -25至+85°C

    3. 产品特点和优势


    - 紧凑设计: 提供了高密度连接能力,确保电气可靠性和紧凑性。
    - 安全可靠的连接: 具备内正锁功能,提供闩锁保护,确保终端连接的可靠性。
    - 易获得的工具: 压接应用器在市场上广泛可用,方便安装和维护。
    - 设计灵活性: 支持垂直和直角安装,提供了更多的设计选择。
    - 高功率电缆支持: 支持最高3.0A的电流。
    - 声音确认: 当连接器完全就位时,提供可听见的咔嗒声,便于确认连接状态。

    4. 应用案例和使用建议


    MicroClasp 2.00mm 连接器系统被广泛应用于各种行业,包括家用电器、汽车电子、自动化控制等领域。例如,在游戏机中,连接器的可靠性对于确保系统正常运行至关重要。建议在使用过程中,定期检查连接器的磨损情况,并及时更换磨损严重的部件,以确保最佳性能。

    5. 兼容性和支持


    MicroClasp 2.00mm 单排和双排连接器系统可以与一系列其他组件兼容,包括MicroClasp单排和双排连接器(型号55932/55935和55917/55959)。此外,Molex公司还提供了详细的订购信息和技术支持服务,帮助客户进行安装和维护。

    6. 常见问题与解决方案


    - Q: 如何确认连接器是否正确连接?
    - A: 当连接器完全就位时,会发出一个明显的咔嗒声,确认连接成功。
    - Q: 如何更换磨损的端子?
    - A: 首先断开电源,使用专用工具移除旧端子,并安装新的端子,最后重新检查连接状态。
    - Q: 在极端温度下,连接器是否还能正常工作?
    - A: MicroClasp 2.00mm 连接器系统可以在-25°C到+85°C的温度范围内正常工作,适合各种苛刻环境。

    7. 总结和推荐


    MicroClasp 2.00mm Wire-to-Board 连接器系统是一款非常出色的产品,具有高度的可靠性、灵活性和安全性。无论是消费电子还是汽车工业,它都能提供卓越的性能。我们强烈推荐这一产品给需要高可靠性连接解决方案的工程师和制造商。

151360305参数

参数
长*宽*高 450mm(长度)
零件状态 在售
包装方式 散装,袋装

151360305厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151360305数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151360305 151360305数据手册

151360305封装设计

查看详情并下载
Symbol
Footprint
3D Model
