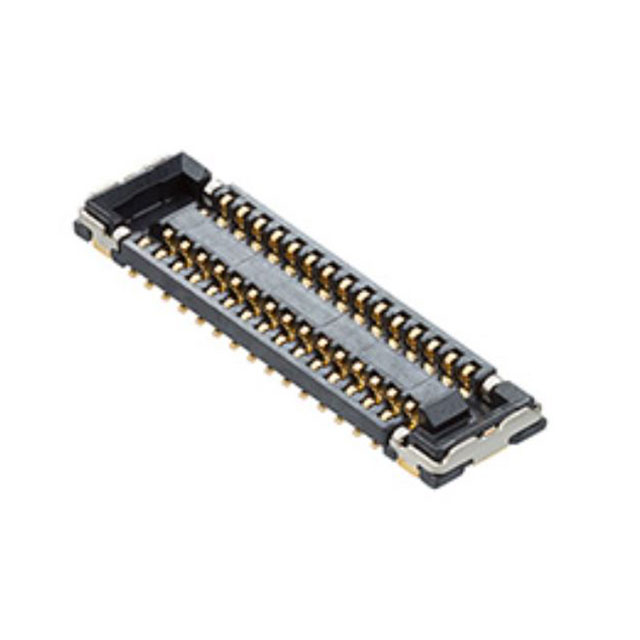

5046183012

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 350μm 2 30pin 600μm 610μm 金 贴片安装
供应商型号: 23-5046183012CT-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5046183012

5046183012概述

    # SlimStack Board-to-Board Connectors 技术手册

    产品简介


    SlimStack Board-to-Board Connectors 是一种高性能、紧凑型的板对板连接器,适用于多种电子设备中的信号传输。它特别适合于空间受限的应用场合,如消费电子、通信设备和工业自动化系统。SlimStack 连接器采用 0.35 毫米的间距设计,具有垂直排列的特点,支持高达 30 个电路,能够实现可靠的电气连接。

    技术参数


    - 型号:5046183012
    - 系列:SSB6
    - 电镀材料:接触金,终端金
    - 电路数(最大):30
    - 颜色:黑色树脂
    - 尺寸:对接高度 0.60mm,对接宽度 2.00mm
    - 电流容量:每触点最大 0.3A
    - 电压等级:最大 50V
    - 温度范围:工作温度 -40°C 至 +85°C
    - 包装方式:载带式卷盘包装
    - 包装类型:卷盘装
    - 材质:铜合金
    - 插拔次数:最多 30 次
    - 极化方式:对接部分无极化要求
    - 接口类型:表面贴装

    产品特点和优势


    SlimStack Board-to-Board Connectors 具有以下显著特点:
    - 紧凑设计:采用 0.35 毫米的小间距设计,最大限度节省空间。
    - 可靠性高:可支持高达 30 个电路,且经过严格测试以确保长期稳定工作。
    - 易于安装:垂直排列,方便表面贴装工艺,提高生产效率。
    - 兼容性强:与同系列的 SlimStack 插头完美匹配,确保最佳性能。

    应用案例和使用建议


    应用案例
    - 消费电子:用于智能手机和平板电脑中的主板连接。
    - 通信设备:适用于路由器和交换机的板对板连接。
    - 工业自动化:在机器控制系统中实现可靠的数据传输。
    使用建议
    - 在选择和安装连接器时,确保电路总数不超过 30,以保证电气连接的稳定性。
    - 安装过程中需注意极化方向,避免错误插入导致短路或其他故障。

    兼容性和支持


    SlimStack Board-to-Board Connectors 与同系列的 SlimStack SSB6 插头兼容,可实现高效、可靠的电气连接。制造商提供详尽的技术文档和支持,包括产品说明书、安装指南和技术支持服务。

    常见问题与解决方案


    - 问题一:无法正确对接
    - 解决方案:检查插头和插座的极化方向是否一致,确保正确插入。
    - 问题二:电气连接不稳定
    - 解决方案:重新检查安装过程,确保所有焊接点均符合标准,并确保温度范围在 -40°C 至 +85°C 之间。


    总结和推荐


    综上所述,SlimStack Board-to-Board Connectors 以其小巧紧凑的设计、高可靠性及易于安装的优势,在多个领域的应用中表现出色。对于需要高效、可靠板对板连接的应用场合,推荐使用该产品。同时,制造商提供的全面支持和详细技术文档也使其成为市场上极具竞争力的产品之一。

5046183012参数

参数
板上高度 610μm
针脚数 30pin
接合堆叠高度 600μm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 350μm
排数 2
触头镀层
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
