923150860

产品分类: 矩形线缆
厂牌: MOLEX

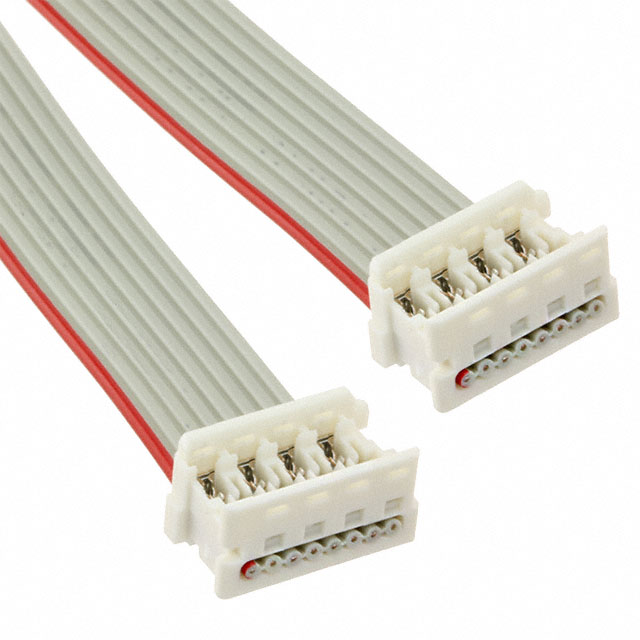

产品描述: Cable Assembly Ribbon 0.6m 28AWG Picoflex to Picoflex 8 to 8 POS F-F IDT-IDT Picoflex® Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 923150860

923150860概述


    产品简介


    Picoflex®是Molex公司推出的一款适用于1.27mm间距的IDT连接系统,广泛应用于各种工业、汽车、医疗和消费电子产品中。这种连接系统以其紧凑的尺寸和低轮廓设计著称,特别适合空间有限的应用场合。Picoflex®连接器系统由PCB插头、电缆连接器和标准带状电缆组件组成,能够满足高密度信号和电源传输的需求。

    技术参数


    电气特性
    - 电压: 250V
    - 电流: 1.2A
    - 接触电阻: 最大15毫欧
    - 介电强度: 750V RMS
    - 绝缘电阻: 最小1000兆欧
    机械特性
    - 接触保持力: 最大7N
    - 插入力: 最大1.7N(锡);最大1.1N(金)
    - 拔出力: 最大0.25N(锡);最大0.25N(金)
    - 耐用性: 最大30次循环(锡);最大100次循环(金)
    物理特性
    - 外壳材料: 白色聚酯,UL 94V-0
    - 接触材料: 磷青铜合金
    - 端子镀层: 锡镀层或选择性金镀层

    产品特点和优势


    1. 高可靠性: 设计精良的终端结构、锁定和电缆应力释放功能确保在高振动和冲击环境中提供稳定可靠的电气连接。
    2. 多种规格: 提供不同类型的PCB插头、电缆连接器和标准带状电缆组件,满足多样化需求。
    3. 低装配成本: Picoflex®系列连接器简化了装配过程,通过模具集成的极化设计减少了组装时间。
    4. 宽泛的应用范围: 适用于多种行业,如工业自动化、汽车、医疗和消费电子产品等。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在机器视觉系统中,Picoflex®连接器可实现高速数据传输和电源供给。
    - 医疗设备: 便携式心率监测仪和患者监护仪利用其高可靠性,确保关键数据传输的安全性。
    使用建议
    - 对于要求高度可靠性的应用,建议选择带有高可靠性镀层的型号,如选择性金镀层以提高接触耐久性。
    - 在进行高振动环境下的应用时,应选用具有锁定机制和应力释放功能的型号以增强连接稳定性。

    兼容性和支持


    Picoflex®连接器系统支持多种包装形式,以满足不同的客户要求。Molex公司还提供了广泛的工具选择,从手动工具到全自动装配机,全面覆盖了从原型设计到大规模生产的所有阶段。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接器无法正确锁定:检查是否有足够的锁定力,如果仍然存在问题,则可能是锁定机制损坏,需更换新的连接器。
    2. 接触电阻异常:清洁接触面或更换端子镀层为选择性金镀层以改善接触性能。
    3. 电路短路:检查电缆焊接是否良好,确保没有焊点间的短路现象。

    总结和推荐


    综上所述,Picoflex®连接器系统凭借其高可靠性、多种规格和低装配成本,在多个应用领域表现出色。它适合对空间和成本控制严格的设计需求,特别是在工业自动化、医疗设备和消费电子产品中有着广泛的应用前景。强烈推荐此产品给需要高效可靠连接解决方案的工程师和技术人员。

923150860参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

923150860厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

923150860数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 923150860 923150860数据手册

923150860封装设计

查看详情并下载
Symbol
Footprint
3D Model
