首页  >  产品百科  >  0451300203

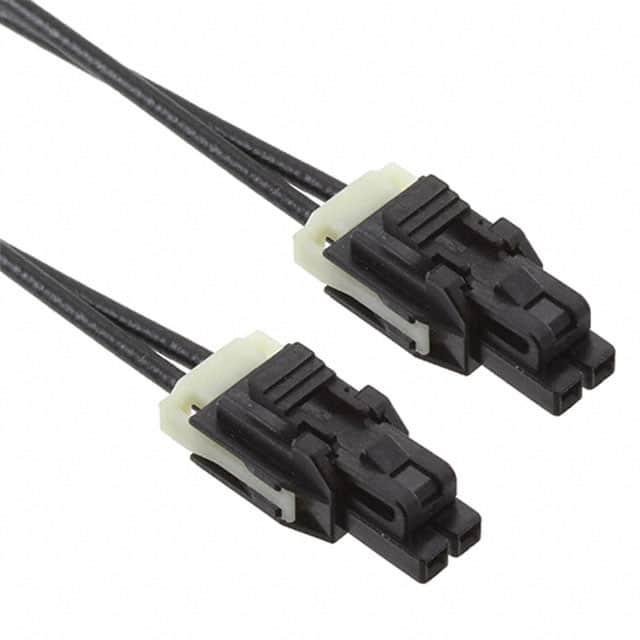

0451300203

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.3m 20AWG Power to Power 2 to 2 POS F-F Crimp-Crimp Nano-Fit Bag
供应商型号: WM16366-ND
供应商: Digi-Key
标准整包数: 1

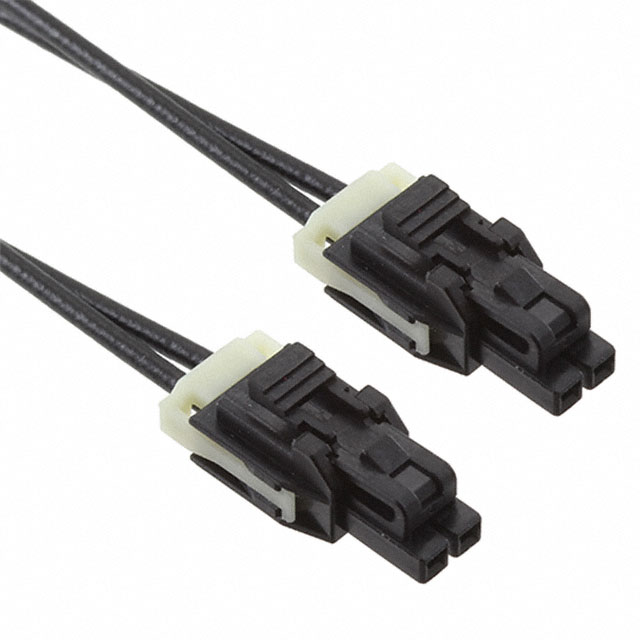

MOLEX 矩形线缆 0451300203

0451300203概述

    Nano-Fit Power Connectors 技术手册

    产品简介


    Nano-Fit Power Connectors 是一款专为电源连接而设计的电缆组件。该产品采用 Nano-Fit 接口技术,具备高导电性和可靠性。其主要功能是实现电线与电路板之间的安全连接,广泛应用于各种需要高电流传输的应用场景,如工业自动化、电信设备、医疗仪器等领域。

    技术参数


    - 产品型号: 0451300203
    - 系列: 45130
    - 应用: 电源、电线到电路板
    - 电缆长度: 300.00 mm
    - 电路数: 2
    - 颜色: 黑色
    - 接头类型: 母对母
    - 端子材料: 高导电铜
    - 接触镀层: 压接金
    - 端子镀层: 锡
    - 绝缘材料: 尼龙
    - 重量: 5.442 克
    - 行数: 单行
    - 接口间距: 2.50 mm
    - 接触镀层最小厚度: 0.381 µm(接合)
    - 端子镀层最小厚度: 2.540 µm
    - 最大电流: 6.5 A
    - 最大电压: 250 V AC (RMS)
    - 电线绝缘直径: 1.46 mm
    - 电线尺寸: AWG 20
    - 电线类型: UL 1061

    产品特点和优势


    Nano-Fit Power Connectors 的显著特点是其高导电性和耐用性。采用 Nano-Fit 接口技术,确保了连接的稳固性和可靠性。此外,该产品的黑树脂外壳使其具有良好的抗老化性能。适用于高电流和高频率信号传输,保证了稳定可靠的电力供应,适用于多种恶劣的工作环境。

    应用案例和使用建议


    Nano-Fit Power Connectors 广泛应用于工业自动化设备、电信基站、医疗设备等领域。例如,在一个工业自动化系统中,这些连接器可以用于将大功率电机连接到控制单元。为了确保最佳性能,建议在安装时严格按照手册中的步骤进行,特别是注意电缆的正确剥线长度和压接工艺。对于长期使用的情况,建议定期检查连接器的稳固性,以确保持续稳定的电力传输。

    兼容性和支持


    Nano-Fit Power Connectors 可与多种 Nano-Fit 系列插头兼容,包括垂直通孔式插座、直角通孔式插座、垂直表面贴装插座、直角表面贴装插座等。更多信息和详细的技术支持,可访问 Molex 官方网站。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 检查电线的剥线长度和压接工艺是否符合要求。
    - 问题: 电流传输不稳
    - 解决方案: 确保所有连接器和电线的型号匹配,检查电线是否有损坏。
    - 问题: 电压波动较大
    - 解决方案: 检查接头是否紧固,确保连接处没有氧化或松动。

    总结和推荐


    Nano-Fit Power Connectors 是一款高性能的电源连接器,具备高导电性、可靠性和广泛的适用性。其独特的设计和高质量的材料确保了长期稳定的电力传输,适合各种高电流应用场景。推荐在高要求的工业和通信领域使用该产品。
    如有任何疑问或需要进一步技术支持,请联系 Molex 官方客服。

0451300203参数

参数
长*宽*高 300mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0451300203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0451300203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 0451300203 0451300203数据手册

0451300203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2228 ¥ 35.6827
10+ $ 3.5878 ¥ 30.3166
25+ $ 3.2381 ¥ 27.0992
50+ $ 3.0834 ¥ 25.8041
100+ $ 2.9361 ¥ 24.5717
250+ $ 2.7523 ¥ 23.0329
500+ $ 2.6209 ¥ 21.9339
1000+ $ 2.4959 ¥ 20.8874
2500+ $ 2.3398 ¥ 19.5811
库存: 2299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.68
