2162861042

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex, 汽车连接器
供应商型号: ET-3652169
供应商: 海外现货
标准整包数: 1

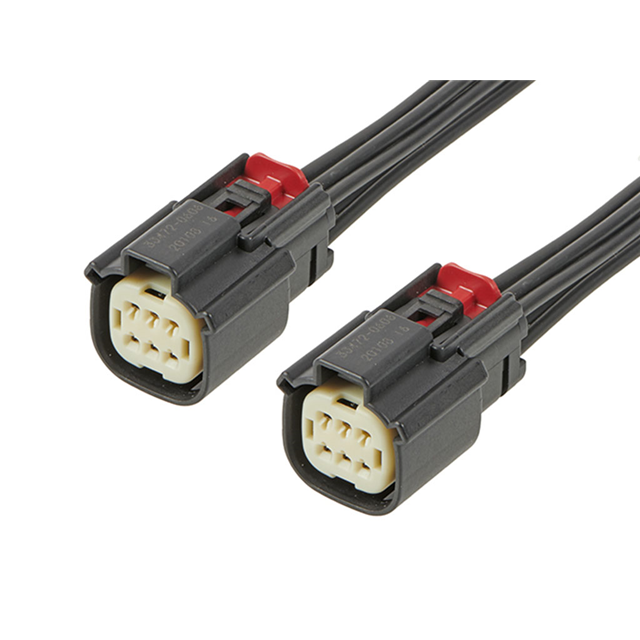

MOLEX 矩形线缆 2162861042

2162861042概述

    MX150 Female-to-Pigtail OTS Cable Assembly 技术手册解析

    1. 产品简介


    MX150 Female-to-Pigtail OTS电缆组件是一款专为功率、线对板和线对线连接而设计的产品。它采用双排设计,总长度为300.00毫米,镀锡铜材质,包含四个电路,并且以黑色树脂材料制成。这种电缆组件属于Molex公司旗下的MX150密封和非密封连接器系统,广泛应用于汽车和其他需要高可靠性连接的应用场景中。

    2. 技术参数


    - 产品系列: 216286
    - 描述: MX150 Female-to-Pigtail OTS电缆组件,双排设计,长度为300.00毫米,镀锡(Sn)铜,4个电路,黑色。
    - 应用: 功率、线对板、线对线、汽车
    - 电流: 最大22.0安培
    - 电压: 最大14伏直流
    - 电路数量: 载荷4个,最大4个
    - 颜色: 黑色树脂
    - 性别: 女性-尾缆
    - 连接方式: 挤压或压缩
    - 线材类型: TXL绞合线
    - 绝缘直径: 最大2.70毫米
    - 线径规格(AWG): 14
    - 接触间距: 3.50毫米
    - 包装类型: 袋装
    - 重量: 395.800克

    3. 产品特点和优势


    - 多功能连接: 可以同时支持多种应用,如功率、线对板、线对线及汽车应用。
    - 高可靠性: 采用了高质量的镀锡铜材质,确保长时间稳定的工作性能。
    - 便捷安装: 提供挤压或压缩两种连接方式,方便客户根据需求选择最合适的安装方法。
    - 轻量化设计: 线材质量仅为395.800克,便于在狭小空间内安装。
    - 环保合规: 符合RoHS标准,并通过了多项国际认证,如IEC-62474、REACH SVHC和IPC 1752A Class D。

    4. 应用案例和使用建议


    - 汽车应用: 在汽车动力系统中用于连接传感器和执行器,实现高效可靠的数据传输和电力分配。
    - 工业自动化: 在机器人手臂、传送带等工业自动化设备中作为电源和信号的连接线。
    - 建议使用:
    - 布线时避免扭曲和拉伸: 确保电缆组件在布线过程中不受损。
    - 适当使用接头配件: 根据实际应用情况选择合适的接头配件,以提高连接可靠性。
    - 注意环境温度: 由于最大工作电压为14伏直流,建议在不超过该电压范围内使用,以保证产品安全。

    5. 兼容性和支持


    - 兼容性: 该产品适用于MX150密封和非密封连接器系统,并可与MX150 Male Connector Assemblies 33482等部件完美匹配。
    - 支持: Molex公司提供详尽的技术支持和维护服务,客户可以通过官网获取更多资源和技术文档。

    6. 常见问题与解决方案


    - Q: 电缆组件的使用寿命有多长?
    - A: 电缆组件的使用寿命取决于具体的应用环境和使用频率。为了延长其寿命,应定期检查并保持良好的布线习惯。

    - Q: 电缆组件如何处理高温环境?
    - A: 尽管电缆组件能在一定程度上耐受高温环境,但在极端情况下,建议采取额外的防护措施,例如使用隔热材料包裹电缆。

    7. 总结和推荐


    综上所述,MX150 Female-to-Pigtail OTS电缆组件凭借其高性能、多用途和高可靠性,已成为市场上备受青睐的产品。其符合RoHS标准,支持多种电气特性和宽泛的工作环境,非常适合各种严苛的应用场合。总体而言,我们强烈推荐此产品给那些寻求高质量、高可靠性的电缆组件的客户。

2162861042参数

参数
长*宽*高 300mm(长度)
零件状态 在售
包装方式 袋装

2162861042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2162861042数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2162861042 2162861042数据手册

2162861042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3526 ¥ 53.6792
10+ $ 5.7676 ¥ 48.7365
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.67
