2162861043

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex, 汽车连接器
供应商型号: 3652151
供应商: 海外现货
标准整包数: 1

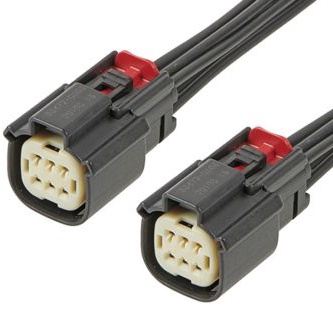

MOLEX 矩形线缆 2162861043

2162861043概述

    MX150 Female-to-Pigtail Off-the-Shelf Cable Assembly 技术手册

    产品简介

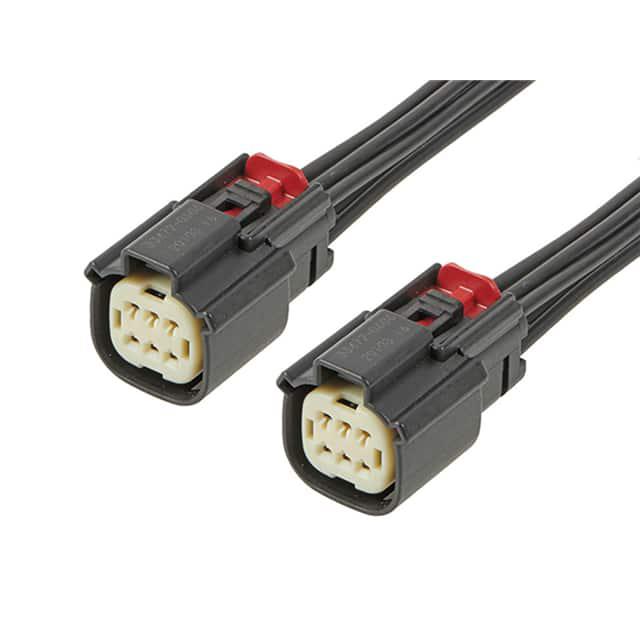

    MX150 Female-to-Pigtail 是一种预装电缆组件,适用于电力传输、电线与板连接及电线与电线之间的连接。该组件采用双排设计,长度为600.00毫米,表面镀锡(Sn),颜色为黑色,包含4个电路。MX150电缆组件属于Molex公司的MX150密封和非密封连接器系统的一部分,具备高可靠性和广泛的适用范围。

    技术参数


    - 电气参数:
    - 最大电流:22.0安培
    - 最大电压:14伏特直流
    - 线径(AWG):14
    - 电线绝缘直径最大值:2.70毫米
    - 物理参数:
    - 电缆长度:600.00毫米
    - 电路数量:4个(最大支持)
    - 接口间距:3.50毫米
    - 线缆类型:TXL绞合线
    - 环境合规性:
    - 符合中国RoHS标准
    - 欧盟ELV标准不适用
    - 欧盟RoHS符合欧盟2015/863
    - 符合IEC-62474标准
    - 符合IEC 61249-2-21低卤标准
    - 含有特定物质,如Dodecamethylcyclohexasiloxane; Decamethylcyclopentasiloxane; Octamethylcyclotetrasiloxane

    产品特点和优势


    - 高可靠性:MX150 Female-to-Pigtail 具备高可靠性,适合恶劣的工作环境。
    - 多种应用场景:广泛应用于电力传输、电线与板连接及电线与电线之间的连接,尤其在汽车行业中。
    - 耐用性:采用高性能合金材料,确保长时间稳定工作。
    - 易安装:接口设计便于快速安装和维护。

    应用案例和使用建议


    - 应用案例:
    - 汽车制造业:用于汽车内部电气系统的连接。
    - 工业控制:适用于工业控制系统中的电力传输和信号传递。

    - 使用建议:
    - 在安装前,确保电线和电缆尺寸正确匹配。
    - 使用专用工具进行压接操作,确保连接稳固可靠。
    - 定期检查连接部分,避免因松动或腐蚀导致故障。

    兼容性和支持


    - 兼容性:MX150 Female-to-Pigtail 可以与其他MX150系列组件兼容。
    - 支持服务:Molex公司提供全面的技术支持和售后服务,包括产品培训、故障排查和维修服务。

    常见问题与解决方案


    - 问题1:连接处松动
    - 解决方案:重新压接连接器,确保接触良好。

    - 问题2:信号传输不稳定
    - 解决方案:检查是否有外部干扰,必要时屏蔽连接器周围的信号线。

    - 问题3:接触电阻过高
    - 解决方案:检查并清洁连接点,确保接触面干净无氧化。

    总结和推荐


    综上所述,MX150 Female-to-Pigtail 是一款高可靠性、多功能的电缆组件,适用于各种严苛的应用环境。其在电气性能、物理特性和环境适应性方面表现优异,能够满足不同行业的需求。因此,强烈推荐使用MX150 Female-to-Pigtail,尤其是对于需要稳定电力传输和信号传递的应用场景。
    以上内容基于MX150 Female-to-Pigtail Off-the-Shelf Cable Assembly的产品手册和技术参数进行编写,旨在帮助用户更好地了解和使用该产品。

2162861043参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

2162861043厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2162861043数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2162861043 2162861043数据手册

2162861043封装设计

查看详情并下载
Symbol
Footprint
3D Model
