923150609

产品分类: 矩形线缆
厂牌: MOLEX

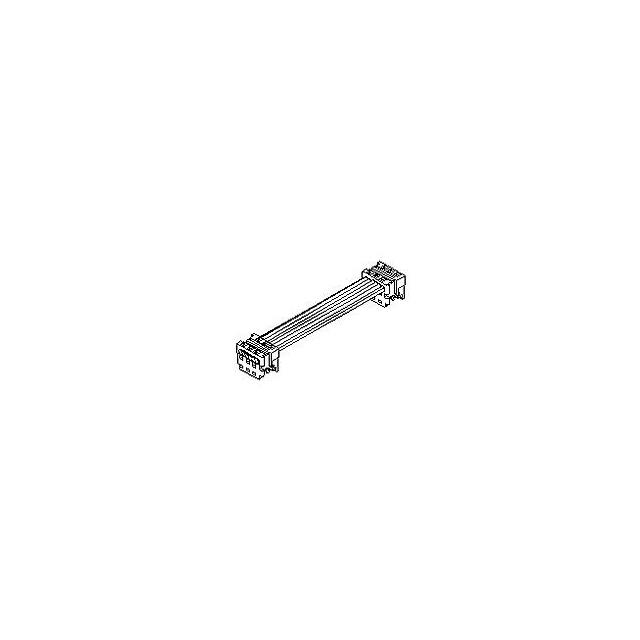

产品描述: Cable Assembly 0.09m 28AWG 1.27mm 6 to 6 POS Picoflex to Picoflex F-F Picoflex® Bag
供应商型号: Q-923150609
供应商: 期货订购
标准整包数: 1000
MOLEX 矩形线缆 923150609

923150609概述


    产品简介


    Picoflex Ribbon-Cable Connectors 是一种专为高密度连接设计的产品,属于 Picoflex 系列。这类连接器广泛应用于各种高可靠性电子设备中,例如医疗设备、通信设备和工业控制系统。Picoflex PF-50 连接器具有独特的IDT-to-IDT接口设计,能够在极小的空间内实现高效的信号传输。

    技术参数


    - 产品型号: 0923150609
    - 电缆长度: 0.09米
    - 电路数: 6个
    - 颜色: 透明树脂
    - 料号: 092315
    - 装配配置: 双端连接器
    - 接触件材料: 磷青铜
    - 接触件镀层: 锡
    - 绝缘体材料: 聚酯树脂
    - 插拔次数: 50次
    - 电流容量: 每个接触点最大1.2安培
    - 电压容量: 最大250伏特
    - 引脚间距: 1.27毫米
    - 重量: 1.79克
    - 单线直径: AWG 28
    - 线缆类型: PVC,柔性电缆

    产品特点和优势


    1. 高效信号传输: Picoflex PF-50连接器采用IDT-to-IDT设计,能够在极小的空间内实现高效的信号传输,适用于空间受限的应用环境。
    2. 高可靠性: 使用磷青铜材料,保证了连接器的长期稳定性和耐用性。
    3. 易于安装: 双端连接器设计使得安装和维护更加便捷。
    4. 多用途应用: 广泛应用于医疗设备、通信设备及工业控制系统等。

    应用案例和使用建议


    应用案例
    Picoflex PF-50 连接器广泛用于各类小型医疗设备中,如心电图仪和血压计。在这些设备中,连接器能够确保高密度信号传输的稳定性,同时保持设备的小巧紧凑。
    使用建议
    - 在使用前,务必检查电缆和连接器的规格是否匹配。
    - 安装过程中应小心操作,避免过度弯折或拉扯电缆。
    - 在连接器连接到电路板时,应确保对齐正确,避免短路。

    兼容性和支持


    - 兼容性: Picoflex PF-50连接器与Picoflex系列的其他组件兼容,如Picoflex PF-50 Header(型号:90325、90800、90779、90715、90814)。
    - 工具支持: 配套提供抽头工具,型号为62100-6000。

    常见问题与解决方案


    1. 连接器插拔困难:
    - 原因: 接触件可能受到污染或损坏。
    - 解决方法: 清洁接触面,并检查是否有物理损伤。如有必要,更换连接器。
    2. 电流容量不足:
    - 原因: 电流超过每接触点1.2安培的最大容量。
    - 解决方法: 减少负载或更换容量更大的连接器。

    总结和推荐


    Picoflex PF-50连接器 是一款针对高密度应用而设计的优秀产品,具备高效、可靠的特点,适用于医疗设备、通信设备等领域。总体而言,这款连接器具有良好的性价比,强烈推荐使用。

923150609参数

参数
长*宽*高 90mm(长度)
零件状态 在售
包装方式 盒装,袋装

923150609厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

923150609数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 923150609 923150609数据手册

923150609封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5115 ¥ 4.2454
库存: 2000000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4245.4
