451330810

产品分类: 矩形线缆
厂牌: MOLEX

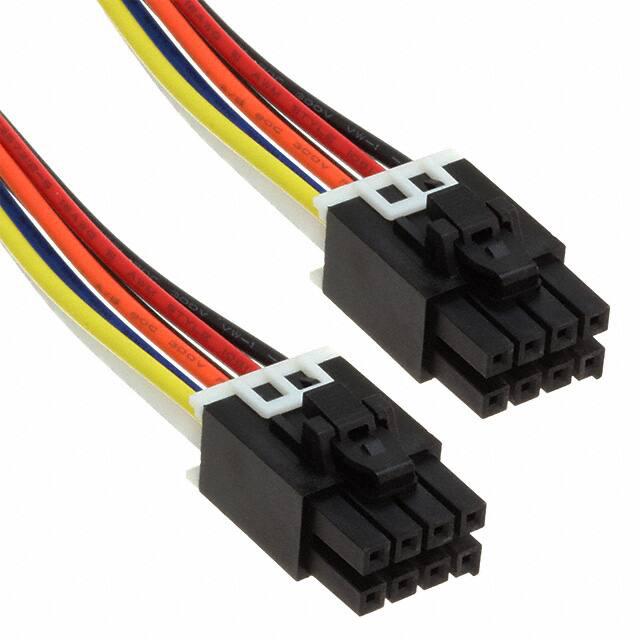

产品描述: Molex 线对板连接线 Ultra-Fit系列, 3.5mm节距, 1m长, Ultra-Fit转Ultra-Fit
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 451330810

451330810概述

    Ultra-Fit™ TPA Cable Assemblies 技术手册

    产品简介


    Ultra-Fit™ TPA Cable Assemblies 是一款标准的电缆组件,提供多种长度选择,并配备高密度、紧凑型连接器,适用于原型设计和全球生产。这些组件广泛应用于各种领域,包括计算、消费电子、医疗设备和工业设备等。其核心应用场景包括个人电脑、家用电器、健身器材、健康医疗设备等。

    技术参数


    - 电气参数
    - 最大电压:300V
    - 最大电流:14.0A
    - 机械参数
    - 接触插入力(最大):每电路4.5N
    - 接触保持力(最大):每电路4.0N
    - 插拔力(最大):每电路8N
    - 耐用性(最小):25次
    - 物理参数
    - 连接器外壳:尼龙UL 94V-0
    - 插头外壳:LCP – UL 94V-0和符合IEC 60335-1的耐燃性能
    - 接触材料:高导电铜
    - 镀层:接触面锡镀层(381μ),金或银镀层(762μ)
    - 焊尾区域:锡镀层
    - 基底镀层:镍
    - PCB厚度:1.60mm 和 2.40mm
    - 工作温度范围:-40到+120°C(金镀层),-40到+105°C(锡镀层)

    产品特点和优势


    - 多色配置:支持黑白两种颜色的连接器,可选多种颜色电缆,确保正确连接。
    - 快速开发:支持开发和生产项目,减少工程时间和资源。
    - 符合标准:符合RoHS标准,并通过ISO/TS16949认证,保证高品质。
    - 易于使用:具备插拔方便的特性,实现即插即用。
    - 高密度设计:减少交叉连接,优化空间利用,降低终端后退风险,减少接触力。

    应用案例和使用建议


    - 健身器材:如跑步机等设备,需要高密度、可靠的连接器来确保数据传输的稳定性。
    - 家用电器:如微波炉、洗碗机等,需要坚固耐用的电缆组件。
    - 医疗设备:如患者监测仪和远程医疗服务设备,要求高可靠性和安全性。
    使用建议:
    - 在高负载环境下使用时,应注意定期检查连接器的紧固情况。
    - 定期清洁电缆组件以避免灰尘和湿气的影响。

    兼容性和支持


    - 兼容性:可与Ultra-Fit™连接器和头部配合使用。
    - 技术支持:由ISO/TS16949认证的设施组装,确保产品质量。

    常见问题与解决方案


    - Q: 电缆组件连接不稳?
    - A: 检查电缆插头是否完全插入,重新插入并确保连接稳固。
    - Q: 电缆连接后松动?
    - A: 使用适当的工具紧固连接器。
    - Q: 电缆组件过热?
    - A: 确保连接器未过载,检查电线是否合适,并保持良好的散热条件。

    总结和推荐


    Ultra-Fit™ TPA Cable Assemblies 以其高密度设计、高可靠性、易于使用的特性,在众多应用领域表现出色。其广泛的适用性和优质的服务使其成为市场上极具竞争力的产品。强烈推荐在需要高可靠性的场合使用。
    本技术手册提供了详细的Ultra-Fit™ TPA Cable Assemblies 的技术参数和应用信息,希望对您在选择和使用该产品时有所帮助。

451330810参数

参数
3.28' (1.00m)
零件状态 停产
包装方式 袋装

451330810厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

451330810数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 451330810 451330810数据手册

451330810封装设计

查看详情并下载
Symbol
Footprint
3D Model
