2151700800

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: 线对板连接线 Pico-Clasp系列, 1mm节距, 100mm长, Pico-Clasp转Pico-Clasp
供应商型号: 2104203
供应商: 海外现货
标准整包数: 25

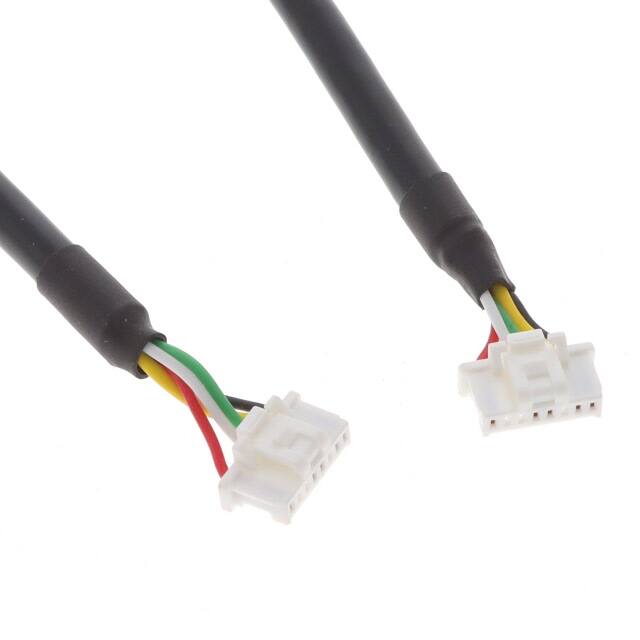

MOLEX 矩形线缆 2151700800

2151700800概述

    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 技术手册

    1. 产品简介


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 是一款专为信号传输和电线连接设计的高性能电缆组件。该电缆采用单行布局,总长度为100.00毫米,并配备了8个电路。这款电缆适用于多种应用场景,如信号传输、线对板连接以及线对线连接。该产品属于Expresslink数据电缆系列,采用高质量材料制造,确保长期可靠的工作性能。

    2. 技术参数


    - 电气参数:
    - 最大电流:1.5安培
    - 最大电压:100伏交流(有效值)/直流
    - 物理参数:
    - 电缆长度:100.00毫米
    - 电路数(载流):8
    - 电路数(最大):8
    - 接触镀层:镀金
    - 终端镀层:锡
    - 接口样式:压接或压缩
    - 线缆绝缘直径:0.80毫米(最大)
    - 线缆尺寸(AWG):28
    - 重量:2.429克
    - 材料:
    - 接触材料:磷青铜
    - 绝缘树脂:尼龙
    - 镀层最小厚度(对接):0.760微米
    - 镀层最小厚度(终端):0.914微米
    - 环境合规性:
    - 符合欧盟RoHS标准
    - 符合REACH SVHC要求

    3. 产品特点和优势


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 的独特功能和优势包括:
    - 高可靠性:采用高质量材料和严格的质量控制流程,确保长期稳定的工作性能。
    - 易用性:双端子设计,易于安装和拆卸。
    - 兼容性强:广泛兼容各类设备,适用于各种复杂的应用环境。
    - 安全性:符合多项国际安全标准,包括欧盟RoHS和REACH SVHC。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统中的信号传输
    - 计算机内部的高速数据传输
    - 汽车电子系统中的信号连接
    - 使用建议:
    - 在使用过程中,注意保持接触部分清洁,避免灰尘和污垢进入。
    - 定期检查电缆的磨损情况,确保良好的电气接触。
    - 确保终端连接稳固,避免松动导致的信号中断。

    5. 兼容性和支持


    - 兼容性:
    - 可与Pico-Clasp垂直、单排表面贴装头(如203556、203557、501331等)以及Pico-Clasp直角、单排表面贴装头(如203558、203559、501568等)配套使用。
    - 支持:
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题1:接触不良导致信号中断。
    - 解决方案:检查接触点是否清洁,并确保终端连接稳固。
    - 问题2:电缆断裂。
    - 解决方案:定期检查电缆的磨损情况,必要时更换新的电缆。
    - 问题3:电气性能不稳定。
    - 解决方案:确保电缆和连接器之间的连接紧密,并检查终端镀层是否完好。

    7. 总结和推荐


    综上所述,Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 是一款高性能、高可靠性的电缆组件。它具有广泛的兼容性、优异的电气性能和长久的使用寿命。强烈推荐给需要高质量信号传输和电线连接的用户。

2151700800参数

参数
长*宽*高 100mm(长度)
零件状态 在售
包装方式 袋装

2151700800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2151700800数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2151700800 2151700800数据手册

2151700800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 41.5261
50+ ¥ 39.8474
100+ ¥ 39.0507
库存: 62
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1038.15
