2153272023

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1015 0.6m 16AWG Wire to Board to Wire to Board 2 to 2 POS M-M Crimp-Crimp Bag
供应商型号: Q-2153272023
供应商: 期货订购
标准整包数: 25
MOLEX 矩形线缆 2153272023

2153272023概述

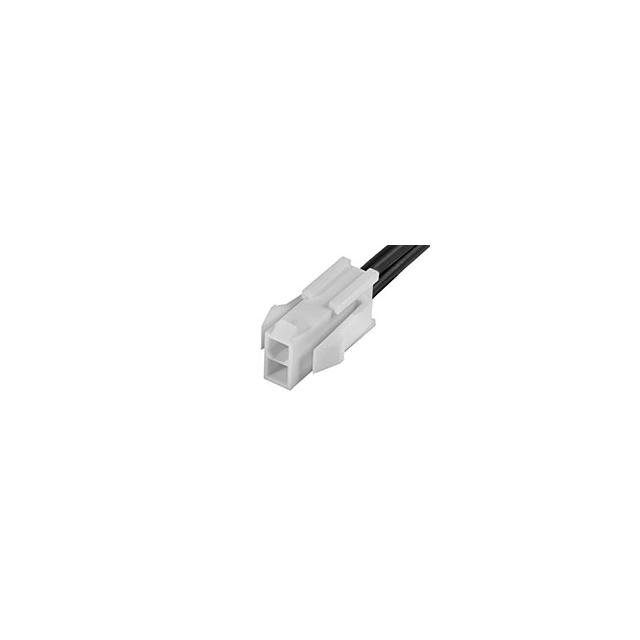

    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS) Cable Assembly

    产品简介


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS) Cable Assembly是一款专为电力和信号传输设计的高可靠性电缆组件。该产品属于Mini-Fit系列,由两个相同的Mini-Fit Jr.接头组成,双行排列,长度为600.00毫米,表面镀金(Au)处理。这款电缆适用于电源和线到线连接,广泛应用于各种需要高电流和电压传输的应用领域,如工业自动化、数据中心、电信设备等。

    技术参数


    - 电气特性:
    - 最大电流:9.0A
    - 最大电压:600V
    - 镀金厚度(Mating): 0.762 µm
    - 镀锡厚度(Termination): 2.032 µm
    - 物理特性:
    - 长度:600.00 mm
    - 线缆类型:UL 1015
    - 接触件数:2
    - 接触件直径:1.80-3.10 mm
    - 线缆尺寸(AWG): 16
    - 插针间距:4.20 mm
    - 材料:
    - 接触件材料:黄铜
    - 接头树脂材料:尼龙
    - 外壳材料:黄铜
    - 包装与配置:
    - 包装方式:袋装
    - 组件配置:两端均为Mini-Fit Jr.接头

    产品特点和优势


    1. 高电流和电压传输能力: 9.0A的最大电流和600V的最大电压使其成为高功率传输的理想选择。
    2. 可靠连接: 锁定机制确保与配套部件的稳定连接。
    3. 耐用性强: 使用黄铜和尼龙材料,具有良好的抗腐蚀和机械强度。
    4. 多种环境适应性: 符合RoHS标准,无卤素,适用于各种工业环境。

    应用案例和使用建议


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS) Cable Assembly因其高性能而被广泛应用于工业自动化系统、数据中心机柜内部布线、电信设备电源传输等多个领域。以下是几个典型的应用案例及使用建议:
    - 工业自动化系统: 在高电流需求的场景中,可作为电机控制系统的动力传输线缆,提供稳定的电能供应。
    - 数据中心: 用于服务器机柜内的配电,保证设备正常运行。
    - 电信设备: 适用于基站和通信设备之间的电源连接。
    使用建议:
    - 确保插拔时操作正确,避免过度弯曲或拉扯线缆。
    - 在安装过程中,检查接头和接触件是否干净,以确保良好的电接触。
    - 定期检查电缆的磨损情况,及时更换损坏的部件。

    兼容性和支持


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS) Cable Assembly与其它Mini-Fit系列组件高度兼容。Molex公司提供了详细的安装指导和技术支持服务,包括在线文档、电话咨询等,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:插拔困难
    - 解决方法:检查接头是否脏污或变形,必要时清洁或更换接头。
    2. 问题:接触不良
    - 解决方法:确认接触件是否正确插入且紧密连接,重新插拔并确保锁定机制已激活。
    3. 问题:线缆断裂
    - 解决方法:定期检查线缆是否有裂纹或磨损,及时更换受损线缆。

    总结和推荐


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS) Cable Assembly凭借其高电流传输能力、可靠的连接性和良好的环境适应性,在电力和信号传输领域表现出色。无论是工业自动化、数据中心还是电信设备,它都是一个值得信赖的选择。强烈推荐此产品用于需要高可靠性电连接的应用场合。

2153272023参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 散装,袋装

2153272023厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153272023数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153272023 2153272023数据手册

2153272023封装设计

查看详情并下载
Symbol
Footprint
3D Model
