367990001

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 压接端子 母端子, 36799系列
供应商型号: Q-367990001
供应商: 期货订购
标准整包数: 25000

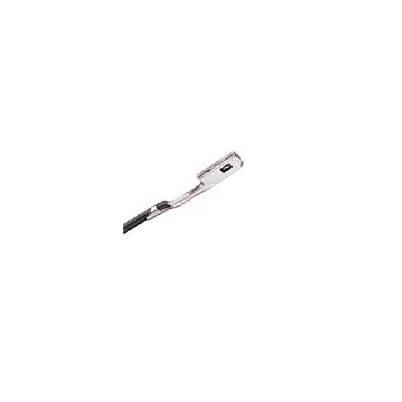

MOLEX 矩形连接器 - 触头 367990001

367990001概述

    MX120G™ Sealed Wire-to-Wire and Wire-to-Board Connectors

    1. 产品简介


    MX120G™密封线对线和线对板连接器是专为苛刻环境下非汽车运输应用设计的高性能连接器系统。这一系列连接器以其高紧凑性、IP67等级防护和卓越的电气性能著称,适用于多种环境条件,如潮湿、高振动和宽温度范围的应用场景。MX120G™系统特别适合诸如拖拉机、联合收割机、雪地摩托和喷气滑水艇等严苛环境下的非汽车运输应用。此外,它还可用于室外照明应用,如交通信号灯和路灯光。

    2. 技术参数


    - 电气参数
    - 最大电压:28 V DC
    - 最大电流:10.5 A(每个触点)
    - 最大接触电阻:20 毫欧
    - 绝缘电阻(最小值):20 兆欧
    - 耐压测试:1000 V AC
    - 机械参数
    - 接触插入力(最大值):30 N
    - 接触保持力到外壳(最小值):50 N
    - 配合/分离力:最大75 N;锁紧时最小90 N
    - 耐用性(最大值):10 次
    - 物理参数
    - 连接器外壳:HB级玻璃填充尼龙,黑色(系列36783)
    - 触点:C42500 黄铜/铜合金
    - 镀层:预镀锡(Sn)
    - 工作温度范围:-40 至 +105 °C
    - 连接器配置
    - 插头(系列36783):直角通孔
    - 线对线公端(系列36799):可压接终端
    - 线对线母端(系列36792):带硅胶密封垫和密封帽
    - 母端腔塞(系列36804)

    3. 产品特点和优势


    - 紧凑型设计:通过降低3.20毫米(配对)间距设计,减少了空间需求,同时保持与其它型号相同的电路密度。
    - 防水防尘:满足IP67等级标准,能够在-40至+105°C的宽温范围内提供对灰尘和水(最大深度1米)及其他定义的压力和时间条件的全面保护。
    - 高振动抵抗力:可以承受高达10G加速度的振动,确保在高振动环境和应用中的稳定连接。
    - 独立终端锁:防止终端意外脱落,增强终端与插座壳体的连接稳定性。
    - 旋转锁定功能:确保终端正确对齐,避免额外紧固件的需求。
    - 单体构造:包含一个预制连接器壳体、硅胶密封垫和密封盖,提高了装配效率并节省了成本。
    - 耐用的硅胶密封:相比普通丁腈橡胶密封材料,硅胶密封具有更高的耐热性和更长的使用寿命。
    - 防应力释放:密封帽提供了密封接口的应力释放,便于直接插入压接电线到连接器中。

    4. 应用案例和使用建议


    - 农业和工地车辆:适用于拖拉机、联合收割机、除草机等。
    - 休闲车辆:适用于雪地摩托、高尔夫球车、喷气滑水艇等。
    - 工业应用:适用于建筑设备、海洋设备、石油和天然气安装等。
    - 户外LED照明:适用于交通信号灯和路灯光。
    - 医疗设备:适用于防水医疗设备。
    使用建议:
    - 在高振动环境中使用时,应确保所有终端和连接器都已正确安装并牢固锁定。
    - 使用适当的线径和绝缘材料(如FLRY-B),以确保连接器在预期的电流和电压下正常工作。
    - 定期检查密封件的状态,以确保长期可靠的工作性能。

    5. 兼容性和支持


    - 兼容性:该连接器系统与系列36783、36792和36804的部分部件兼容。具体兼容性可参考技术手册中的表格。
    - 厂商支持:Molex提供详细的技术支持和维护服务,确保客户能够获得最佳的用户体验。

    6. 常见问题与解决方案


    - 问题:连接器无法正常工作。
    - 解决方案:检查连接器的所有部分是否正确安装并锁定,确认电缆和终端的选择符合规范要求。
    - 问题:插头或插座的接触电阻过高。
    - 解决方案:清洁连接器接口,确保没有污垢或其他污染物干扰。
    - 问题:在高温环境下连接器性能下降。
    - 解决方案:更换为更高耐温等级的硅胶密封垫和密封盖,确保连接器能够在极端温度条件下稳定工作。

    7. 总结和推荐


    综合评估:
    MX120G™密封线对线和线对板连接器具备高可靠性、紧凑设计和广泛的适用性,特别是在苛刻环境下表现出色。其独特的设计特性使其成为各类非汽车运输应用的理想选择。特别是对于需要在恶劣环境中保持稳定连接的应用,MX120G™连接器无疑是一个理想的选择。
    推荐:
    强烈推荐MX120G™密封线对线和线对板连接器用于各种严苛环境下的应用。无论是农业、工业还是户外照明等领域,该产品都能提供优异的性能和可靠的连接保障。如果您正在寻找一种既能满足高性能需求又能适应复杂环境变化的连接解决方案,MX120G™无疑是一个明智的选择。

367990001参数

参数
触头端接 压接
触头镀层厚度 1μm
类型 Connector Power
线规 16-18 AWG
触头镀层
长*宽*高 17.6mm(长度)*3.25mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

367990001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

367990001数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 367990001 367990001数据手册

367990001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25000+ ¥ 0.1943
50000+ ¥ 0.1911
75000+ ¥ 0.1878
库存: 250000
起订量: 25000 增量: 25000
交货地:
最小起订量为:25000
合计: ¥ 4857.5
