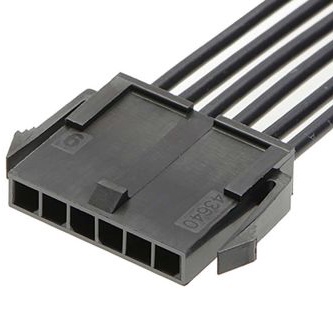

214752-2063

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Micro-Fit 3.0系列, 3mm节距, 600mm长, Micro-Fit 3.0转Micro-Fit 3.0
供应商型号: N-214752-2063
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形线缆 214752-2063

214752-2063概述

    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 产品技术手册

    产品简介


    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 是一款用于电源和信号传输的电缆组件。这款产品适用于单行配置,长度为600毫米,带有金色镀层,包含6个电路,颜色为黑色。产品采用Micro-Fit 3.0连接器系统,可实现可靠的电源和信号传输,广泛应用于各种电子设备和系统中。

    技术参数


    - 电气参数:
    - 最大电流: 8.5A
    - 最大电压: 300V AC/DC
    - 电路数量(满载): 6
    - 连接器至连接器间距: 3.00mm
    - 线缆类型: UL 10002
    - 物理参数:
    - 线缆长度: 600.00mm
    - 线径最大绝缘直径: 1.85mm
    - 线径范围: 18 AWG
    - 金属材料: 磷青铜
    - 镀层材料:
    - 连接面: 金 (Au) 电镀,最小厚度为0.762μm
    - 终端: 锡 (Sn) 电镀,最小厚度为2.540μm
    - 线缆树脂材料: 尼龙
    - 净重: 43.116g
    - 其他参数:
    - 包装类型: 袋装
    - 兼容性: 双端连接器
    - 母线接口方式: 压接或压缩

    产品特点和优势


    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 以其高可靠性、稳定的电气性能和良好的耐用性而著称。它的连接器采用了磷青铜材质和金电镀,确保了长时间的使用寿命。此外,该产品通过了RoHS合规认证,符合环境保护标准。这种电缆组件特别适合于需要高电流和高电压传输的应用场景,如工业自动化、电力系统和通信设备等。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 可以用于连接控制单元和电机驱动器,提供稳定的电源和信号传输。
    - 在电力系统中,该电缆可以用于配电柜内部的电源分配,保证高效的电力传输。
    使用建议:
    - 在安装时,要确保线缆的弯曲半径不小于线缆直径的10倍,避免对电缆造成损伤。
    - 定期检查电缆连接处,确保没有松动或损坏。
    - 使用前检查所有连接器的镀层情况,确保电镀层完好无损。

    兼容性和支持


    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 可以与Micro-Fit 3.0系列的所有连接器兼容。制造商提供了全面的技术支持和售后保障,包括详细的安装指南和故障排查文档。如果您在使用过程中遇到任何问题,可以通过联系客服获得及时的帮助。

    常见问题与解决方案


    1. 问题: 连接器出现接触不良
    - 解决办法: 检查连接器是否安装正确,重新压接或压缩线缆终端。
    2. 问题: 电缆出现过热现象
    - 解决办法: 检查电缆的电流负载是否超过最大额定值,确保正确的安装和使用条件。
    3. 问题: 电缆弯曲半径过小导致损坏
    - 解决办法: 调整电缆布线路径,确保弯曲半径符合规范。

    总结和推荐


    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 在电气性能和耐用性方面表现出色,能够满足多种应用场景的需求。其良好的兼容性和制造商提供的技术支持使其在市场上具有较高的竞争力。综上所述,强烈推荐此款电缆组件用于各种需要高可靠性的电源和信号传输场合。

214752-2063参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 散装

214752-2063厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214752-2063数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 214752-2063 214752-2063数据手册

214752-2063封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.3954 ¥ 45.8609
55+ $ 5.15 ¥ 43.775
150+ $ 5.0184 ¥ 42.6564
250+ $ 4.9164 ¥ 41.7894
库存: 300
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1146.52
