5000244071

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 400μm 2 40pin 950μm 950μm 100nm 金 贴片安装 10.94mm(长度)*5mm(高度)
供应商型号: 5000244071
供应商: 云汉优选
标准整包数: 10

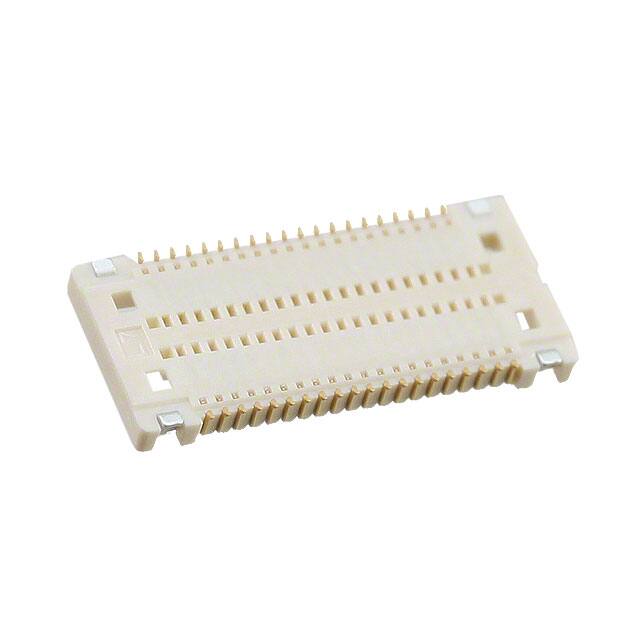

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5000244071

5000244071概述

    SlimStack™ 0.40mm (.016") Pitch Headers and Receptacles 技术手册

    1. 产品简介


    SlimStack™ 是一种专为高密度连接设计的板对板连接器系列。这些连接器主要用于信号传输,在多种电子设备和系统中发挥重要作用。它们适用于需要高可靠性和紧凑布局的应用场景,例如移动设备、便携式医疗设备、消费电子产品等。

    2. 技术参数


    - 电路数量(加载后):40个
    - 色树脂:自然色
    - 耐久性(最大插拔次数):10次
    - 磷青铜材质
    - 接触金镀层
    - 终止端子金镀层
    - 热塑性树脂材料
    - 行数:2行
    - 方向:垂直
    - 引脚间距(对接接口):0.40mm (.016")
    - 引脚间距(终端接口):0.40mm (.016")
    - 最小金镀层厚度(对接接口):0.102µm (4µ")
    - 最小金镀层厚度(终端接口):0.051µm (2µ")
    - 工作温度范围:-25°C 至 +85°C
    - 最大电压:50V
    - 最大电流(每接触点):0.1A
    - 焊锡端子电镀:无铅,锡
    - 对接高度:0.95mm (.037")

    3. 产品特点和优势


    SlimStack™ 连接器在高密度连接中表现出色,具有以下优势:
    - 高可靠性:10次插拔周期内的稳定性能。
    - 紧凑设计:0.40mm 的极小间距,适合空间受限的设计。
    - 优异的电气性能:低电流和高电压的支持能力。
    - 环保材料:无铅锡电镀,符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    SlimStack™ 连接器广泛应用于各种便携式医疗设备和消费电子产品中,如智能手表、平板电脑和笔记本电脑等。其高密度和紧凑的结构使得这些设备能够在有限的空间内实现高效的数据传输。
    使用建议:
    为了确保最佳性能和延长使用寿命,建议严格按照制造商的安装指南进行操作。定期检查和清洁连接器,以保持其良好的电气接触状态。

    5. 兼容性和支持


    SlimStack™ 连接器可以与 Molex 的一系列其他连接器相匹配,具体型号包括:
    - 5000274042
    - RPS-500024-025, RPS-500024-026, RPS-500024-030, RPS-500024-031, RPS-500024-034, RPS-500024-035
    - RPS-500024-038, RPS-500024-039, RPS-500024-040, RPS-500024-041
    如有更多关于产品合规性的信息需求,请发送邮件至 productcompliance@molex.com 查询。对于非产品合规性问题,可以通过访问“联系我们”部分获得更多信息。

    6. 常见问题与解决方案


    问题1:连接器能否承受更高的电流?
    解答:根据技术手册,连接器的最大电流为 0.1A。如果需要更高的电流承载能力,请考虑使用其他适合更高电流的产品。
    问题2:如何判断连接器是否损坏?
    解答:通常情况下,连接器如果有明显损坏(如变形或断裂),可以直观地发现。如果需要进一步检查,建议联系专业技术人员进行测试。
    问题3:如何提高连接器的耐久性?
    解答:通过减少不必要的插拔操作,并确保正确的安装和拆卸方法,可以有效提高连接器的使用寿命。

    7. 总结和推荐


    SlimStack™ 0.40mm (.016") Pitch Headers and Receptacles 是一款高密度、高性能的板对板连接器。它具备优异的电气性能、出色的耐用性和紧凑的设计。对于需要在紧凑空间内实现高密度信号传输的应用场景,这款连接器是理想的选择。
    综合评估:强烈推荐使用 SlimStack™ 连接器,特别是在那些要求高可靠性和紧凑设计的项目中。

5000244071参数

参数
板上高度 950μm
针脚数 40pin
接合堆叠高度 950μm
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
触头镀层
长*宽*高 10.94mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

5000244071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5000244071数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5000244071 5000244071数据手册

5000244071封装设计

查看详情并下载
Symbol
Footprint
3D Model
