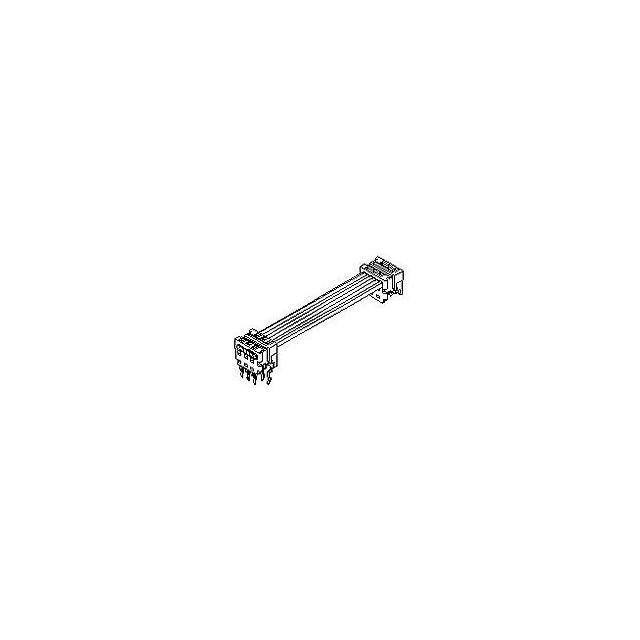

923160625

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly Ribbon 0.25m 28AWG Picoflex to Picoflex 6 to 6 POS F-F IDT Picoflex® Bag
供应商型号: Q-923160625
供应商: 期货订购
标准整包数: 850
MOLEX 矩形线缆 923160625

923160625概述

    电子元器件技术手册:Picoflex Ribbon-Cable Connectors

    1. 产品简介


    Picoflex Ribbon-Cable Connectors 是一种适用于多种应用场合的电缆连接器,特别设计用于 IDT(集成电路测试)到板级之间的连接。此款电缆连接器型号为 Picoflex PF-50,具备6个电路,长度为0.25米,是精密仪器和高要求应用的理想选择。

    2. 技术参数


    - 物理特性
    - 连接器类型:IDT至板级连接
    - 线缆长度:0.25米
    - 电路数量(加载后):6
    - 颜色:树脂自然色
    - 接头类型:雌性-雌性
    - 材料:磷青铜(金属)、锡(电镀)
    - 净重:1.094克
    - 包装类型:袋装
    - 接口间距:1.27毫米
    - 电镀最小厚度:对接2.032微米,终端2.032微米
    - 绝缘材料:聚酯树脂
    - 电气特性
    - 最大电流:每触点1.2安培
    - 最大电压:250伏特
    - 屏蔽:否

    3. 产品特点和优势


    Picoflex Ribbon-Cable Connectors 的主要优势在于其紧凑的设计和优良的电气性能,能够确保信号传输的稳定性和可靠性。它具有极高的耐用性,适用于各种严苛的工作环境。同时,该连接器支持多路信号传输,适用于需要高效信号传输的应用场合,如通信设备、医疗仪器和消费电子产品。

    4. 应用案例和使用建议


    Picoflex Ribbon-Cable Connectors 可广泛应用于电子设备内部线缆连接,尤其是在精密测试设备、通信设备和医疗仪器等领域。例如,在医疗监测设备中,这些连接器可以实现高精度的信号传输,从而提高诊断准确性。为了确保最佳性能,建议在安装过程中保持线缆和连接器的清洁,并尽量减少弯曲半径以避免信号衰减。

    5. 兼容性和支持


    Picoflex PF-50连接器可与多个IDT头部适配,如Picoflex PF-50 Header 90325, 90800, 90779, 90715, 90814。厂商提供了详尽的技术文档和支持服务,确保用户在使用过程中能够获得必要的技术支持。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查连接器和线缆的清洁度,确保无尘无杂质。

    - 问题:信号不稳定
    - 解决方案:确认所有连接均正确安装且紧固到位,尝试重新连接。

    - 问题:插拔困难
    - 解决方案:确保插头和插座对齐,轻微施力插入或拔出。

    7. 总结和推荐


    总体来看,Picoflex Ribbon-Cable Connectors 在其设计和制造上表现出色,能够满足多种应用需求。它的高可靠性和耐用性使其成为市场上备受推崇的产品。如果你正在寻找一款高性能、高可靠性的电缆连接器,Picoflex PF-50无疑是最佳选择。

923160625参数

参数
长*宽*高 250mm(长度)
零件状态 在售
包装方式 盒装,散装

923160625厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

923160625数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 923160625 923160625数据手册

923160625封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
850+ $ 0.8241 ¥ 6.8397
库存: 1700000
起订量: 1700 增量: 850
交货地:
最小起订量为:850
合计: ¥ 5813.74
