887685400

产品分类: 音频视频线缆
厂牌: MOLEX
产品描述: Cable Assembly HDMI 0.2m 32AWG DMS to DVI/VGA 59 to 59 POS M-F
供应商型号:
供应商:
标准整包数: 0
MOLEX 音频视频线缆 887685400

887685400概述

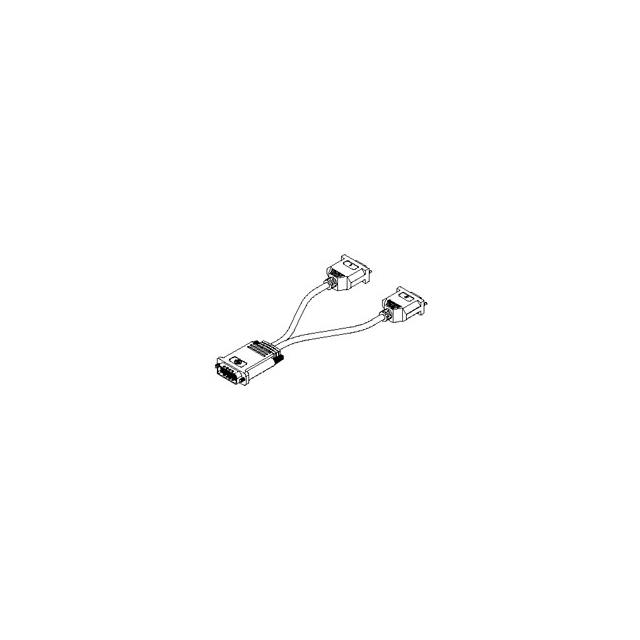

    DMS-59® 1.27mm Pitch DMS-59®-to-DVI-I(F)+VGA(F) Adapter Cable Assembly 技术手册

    1. 产品简介


    DMS-59®是一款专为高密度连接设计的电缆组件,适用于需要多种视频输出接口的应用场合。DMS-59®-to-DVI-I(F)+VGA(F)适配器电缆组件提供了一种高效便捷的方式来实现不同视频接口之间的互连。这款电缆组件的长度为0.20米,适合各种短距离视频信号传输需求。

    2. 技术参数


    - 电缆长度:0.20米
    - 电路数:59个
    - 颜色:树脂黑色
    - 料号:0887685400
    - 料号状态:Active(有效)
    - 兼容性:支持DMS-59™到DVI-I(F)+VGA(F)接口
    - 电气特性:
    - 最大电流:1.0A
    - 阻抗:100Ω
    - 最大电压:30V AC
    - 屏蔽:是
    - 材料信息:
    - 接口材质:铝、磷青铜、钢
    - 电镀:对接接头金,焊接头锡
    - 电线绝缘直径:未指定
    - 电线尺寸:AWG 32
    - 线缆类型:圆形
    - 物理特性:
    - 净重:138.530克
    - 包装类型:袋装
    - 接口间距:1.27毫米
    - 环境合规性:
    - 符合RoHS指令
    - 不含卤素
    - 中国RoHS:符合
    - 欧盟ELV指令:不适用
    - REACH SVHC指令:不含

    3. 产品特点和优势


    DMS-59®-to-DVI-I(F)+VGA(F)电缆组件的主要特点如下:
    - 高密度连接:59个电路可以提供更多的信号传输通道。
    - 多接口兼容:同时支持DMS-59™、DVI-I(F)和VGA(F)接口,提高灵活性。
    - 屏蔽设计:有效的屏蔽设计减少了电磁干扰,确保稳定的信号传输。
    - 低功耗:最大电流仅1.0A,满足低功耗需求。
    - 环境友好:符合RoHS和REACH指令,不含卤素,环保安全。

    4. 应用案例和使用建议


    应用场景:DMS-59®-to-DVI-I(F)+VGA(F)电缆组件广泛应用于各类多媒体设备、投影仪、显示器等领域。例如,在企业级会议室或教室中,可以通过此电缆组件将多种显示设备连接起来,方便集中管理和控制。
    使用建议:
    - 在连接前,请确保所有接口均无灰尘或污垢,以保证良好的接触质量。
    - 避免过度弯曲电缆,以免损坏内部线缆结构。
    - 使用时注意电缆的最大电压限制,避免过载导致的安全风险。

    5. 兼容性和支持


    - 兼容性:支持DMS-59™、DVI-I(F)和VGA(F)接口,可轻松实现不同接口间的转换。
    - 厂商支持:请访问www.molex.com获取最新信息和支持。如需了解更多产品环境合规性信息,可发送邮件至productcompliance@molex.com。

    6. 常见问题与解决方案


    1. 问题:如何确认电缆的连接是否正常?
    解决方案:检查电缆连接后是否有松动现象,同时检查设备显示是否正常。
    2. 问题:如何延长电缆的使用寿命?
    解决方案:正确存放电缆,避免暴露在极端温度和湿度环境中;定期清洁接口,防止积尘。

    7. 总结和推荐


    总体而言,DMS-59®-to-DVI-I(F)+VGA(F)电缆组件是一款高性能、多功能的连接解决方案。其高密度设计和多接口兼容性使其在各类多媒体应用中表现出色。如果你需要一款能够满足多种视频接口需求且具有良好兼容性的电缆组件,DMS-59®-to-DVI-I(F)+VGA(F)是一个值得考虑的选择。

887685400参数

参数
长*宽*高 203.2mm(长度)
包装方式 盒装,袋装

887685400厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

887685400数据手册

厂牌 PDF简要描述 下载
MOLEX 音频视频线缆 MOLEX 887685400 887685400数据手册

887685400封装设计

查看详情并下载
Symbol
Footprint
3D Model
