首页  >  产品百科  >  268-027-060

268-027-060

产品分类: 音频视频线缆
厂牌: VAN DAMME
产品描述: Van Damme 麦克风线 音频线屏蔽, 0.21 mm²线规, 蓝色
供应商型号: 3658674
供应商: 海外现货
标准整包数: 100
VAN DAMME 音频视频线缆 268-027-060

268-027-060概述

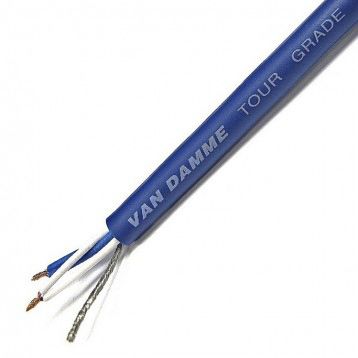

    Van Damme Tour Grade Classic XKE Starquad Microphone Cable

    产品简介


    Van Damme Tour Grade Classic XKE Starquad是一款专为高电磁干扰(EMI)和射频干扰(RFI)环境设计的高品质音频电缆。它特别适用于麦克风级模拟音频信号的传输,尤其适合户外广播、电影行业以及任何需要长距离传输的应用场景。这款电缆结合了卓越的电气完整性和机械强度,同时保持了出色的柔韧性。

    技术参数


    - 导体材料: 裸银镀层超纯无氧铜线
    - 导体直径: 1.35mm ±0.10
    - 色码: 2 x 白 + 2 x 蓝
    - 绝缘材料: 交联聚乙烯 (XLPE)
    - 屏蔽类型: 128 x 0.10mm 涂锡无氧铜丝编织屏蔽
    - 屏蔽覆盖率: 98% 光学覆盖
    - 护套材料: 柔软PVC/氯丁橡胶复合材料
    - 护套厚度: 平均0.50mm
    - 直径: 6.00mm ±0.15
    - 电阻: 导体 <93Ω/Km,屏蔽 <25Ω/Km
    - 绝缘电阻: >5000MΩ/Km
    - 电容: 心到心 50pF/m,心到屏蔽 95pF/m

    产品特点和优势


    1. 星形四芯结构:精确的电缆几何形状和星形四芯结构,提供了卓越的射频和电磁干扰抑制能力。
    2. 高屏蔽覆盖率:98%的光学覆盖屏蔽层确保了出色的机械强度。
    3. 高性能导体:采用银镀层和纯无氧铜导体,保证了无与伦比的声音质量。
    4. 多色选择:提供多种颜色选项,便于应用区分或长度标记。

    应用案例和使用建议


    - 应用场景: 室外广播、电影拍摄现场等需要高抗干扰性能的环境中。
    - 使用建议: 确保正确接线,白线和白线(正相位),蓝线和蓝线(负相位)对齐。尽量避免电缆弯曲半径过小,以减少潜在的信号损失。

    兼容性和支持


    Van Damme Tour Grade Classic XKE Starquad电缆广泛兼容各种麦克风和音频设备,适合长距离传输。制造商提供了详细的安装指南和技术支持,以确保用户能够充分发挥其性能。

    常见问题与解决方案


    - 问题1: 信号干扰严重
    - 解决方案: 检查接头连接是否正确,确认屏蔽层接地良好。
    - 问题2: 电缆容易磨损
    - 解决方案: 在高频移动区域使用电缆保护装置,避免直接接触尖锐物体。

    总结和推荐


    Van Damme Tour Grade Classic XKE Starquad电缆以其卓越的电气特性和机械强度,在高干扰环境下表现出色。它的星形四芯结构和高屏蔽覆盖率使其成为专业音响工程的理想选择。强烈推荐给需要稳定信号传输和高抗干扰性能的应用场合。

268-027-060参数

参数
长*宽*高 100m(长度)

268-027-060厂商介绍

VAN DAMME是一家比利时公司,专注于生产高质量的电缆和连接解决方案。该公司的产品线涵盖了多种电缆类型,包括同轴电缆、数据电缆、电力电缆、控制电缆和光纤电缆等。VAN DAMME的产品广泛应用于多个领域,如电信、数据传输、工业自动化、能源分配、音频和视频传输等。

VAN DAMME的优势在于其产品的高质量和可靠性,这得益于其对材料选择、制造工艺和技术创新的持续投入。公司还提供定制化的解决方案,以满足特定客户的需求。此外,VAN DAMME在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。通过不断的技术创新和对市场需求的敏锐洞察,VAN DAMME致力于为客户提供高效、安全的电缆解决方案。

268-027-060数据手册

厂牌 PDF简要描述 下载
VAN DAMME 音频视频线缆 VAN DAMME 268-027-060 268-027-060数据手册

268-027-060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2094.738
库存: 480
起订量: 100 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2094.73
直接购买
加入购物车
