09451451014

产品分类: 音频视频线缆
厂牌: HARTING
产品描述:
供应商型号: ZT-09451451014
供应商: 海外现货
标准整包数: 1
HARTING 音频视频线缆 09451451014

09451451014概述

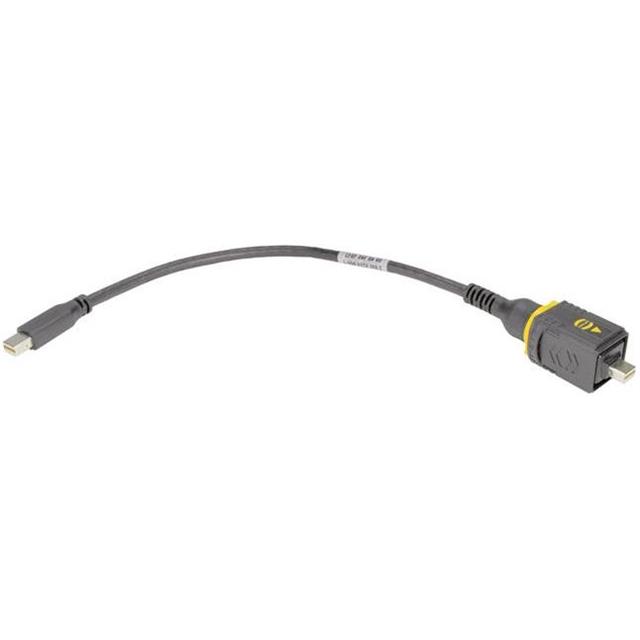

    HPP mini Displayport Cable; PP-IP20; 3.0m 技术手册

    1. 产品简介


    HPP mini Displayport电缆是一种专为高要求应用设计的数据传输线缆。它采用HARTING PushPull(V4)系列连接器,能够在各种工业环境中提供可靠的数据传输性能。这种电缆适用于多种场景,包括工业自动化、数据中心和各类高端消费电子产品。

    2. 技术参数


    - 连接器类型:
    - 接头1:Mini DisplayPort
    - 接头2:IP20
    - 电缆长度: 3米
    - 屏蔽: 屏蔽
    - 芯数: 20芯
    - 芯径: 20x AWG 32
    - 额定电流: 0.5 A
    - 额定电压: 30 V
    - 绝缘电阻: >10^7 Ω
    - 接触电阻: ≤30 mΩ
    - 温度范围: -40 ... +80 °C
    - 插入力: ≤50 N
    - 拔出力: ≥15 N
    - 插拔寿命: ≥100次
    - 防护等级: IP20(接合状态时可达IP65/IP67)
    - 测试电压: 0.5 kV(触点间),0.5 kV(触点对地)
    - 数据速率: 1.62 Gbit/s,2.7 Gbit/s,5.4 Gbit/s
    - 阻抗: 100 Ω ±10 %
    - 振动抗性: 10-2000 Hz,15 g,1.5 mm,扫频时间:20分钟(IEC 61373 Category 1,Class B),5.35 Gs RMS,15分钟/轴,7.9 m/s²(随机振动)
    - 冲击抗性: 25 g / 11 ms,每轴每方向3次冲击,5 g / 30 ms,每轴每方向3次冲击

    3. 产品特点和优势


    - 高可靠性: HARTING PushPull连接器确保了电缆在各种恶劣环境下仍能保持稳定的连接性能。
    - 宽温范围: -40 ... +80 °C的工作温度范围使其适合在极端环境中使用。
    - 抗干扰能力: 屏蔽设计能够有效防止电磁干扰,保障数据传输的稳定性。
    - 长寿命: 高达100次的插拔寿命保证了长期使用的可靠性。

    4. 应用案例和使用建议


    - 工业自动化: 在工厂自动化系统中,可以用于连接传感器和控制器,确保数据稳定传输。
    - 数据中心: 作为服务器之间的数据传输线缆,保证高速数据通信的可靠性。
    - 消费电子: 适用于高端笔记本电脑和其他便携式设备,确保视频信号的高效传输。
    使用建议:
    - 安装时确保接头正确插入并锁定,避免不规范操作导致的损坏。
    - 在布线时尽量避免锐角弯曲,以减少电缆疲劳。
    - 定期检查电缆接头和线体是否有损伤,及时更换。

    5. 兼容性和支持


    该电缆兼容Mini DisplayPort接口标准,支持DisplayPort 1.1标准。厂商提供了详尽的技术文档和用户手册,帮助用户更好地理解和使用该产品。此外,HARTING公司还提供专业的技术支持和售后服务,确保用户在使用过程中遇到问题能够得到及时的解答和支持。

    6. 常见问题与解决方案


    - Q: 插入时阻力较大怎么办?
    - A: 检查接头是否干净无污物,如有必要请使用适当的清洁工具进行清理。
    - Q: 数据传输不稳定怎么办?
    - A: 检查接头是否完全插入且锁定,查看线缆是否有明显的折损。
    - Q: 如何判断电缆是否损坏?
    - A: 使用万用表测量电缆的导通性,检查绝缘层是否有破损。

    7. 总结和推荐


    HPP mini Displayport电缆凭借其出色的性能和可靠的设计,在工业自动化和高端消费电子领域有着广泛的应用前景。其高可靠的连接性能、宽温工作范围以及抗干扰能力使其成为复杂工业环境中的理想选择。因此,我强烈推荐该产品给需要高性能数据传输线缆的用户。

09451451014参数

参数
9.8' (3.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

09451451014厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09451451014数据手册

厂牌 PDF简要描述 下载
HARTING 音频视频线缆 HARTING 09451451014 09451451014数据手册

09451451014封装设计

查看详情并下载
Symbol
Footprint
3D Model
