268-204-060

产品分类: 音频视频线缆
厂牌: VAN DAMME
产品描述: Van Damme 音频控制线 音频线屏蔽, 0.22 mm²线规, 蓝色
供应商型号: 3657592
供应商: 海外现货
标准整包数: 50

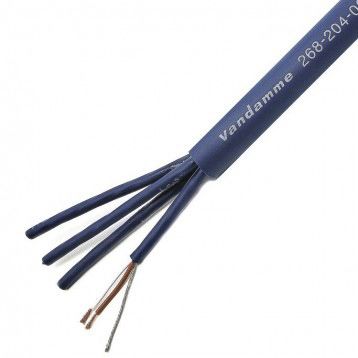

VAN DAMME 音频视频线缆 268-204-060

268-204-060概述

    高质量文章:Blue Series Studio Grade UP-OFC Pre-Jacketed Multicore Cable

    产品简介


    Blue Series Studio Grade UP-OFC预绞式多芯电缆是为专业用户设计的专业级模拟电缆。其卓越的灵活性、透明的音质以及智能设计使其成为全球录音棚和工程安装领域的首选。该电缆的核心材料为无氧高纯铜(Oxygen-Free Copper, OFC),并采用双色编码配对方式,方便识别。其主要应用领域包括音频信号传输、录音棚设备连接以及固定安装场合等。

    技术参数


    以下是Blue Series电缆的技术规格和性能参数:
    | 参数类别 | 具体描述 |

    | 导体材料 | 裸超高纯度无氧铜线 |
    | 绞合结构 | 28 x 0.10 (0.22mm²),AWG 24/28 |
    | 绝缘材料 | 聚丙烯 |
    | 平均厚度 | 0.22mm |
    | 外径直径 | 1.00mm ± 0.10 |
    | 色彩标识 | 符合IEC 189-2附录A规范 |
    | 线缆类型 | 扭绞双绞线 |
    | 每卷长度 | 最大可达500米 |
    | 屏蔽类型 | 24μm铝箔+聚酯复合物,覆盖率达150%以上 |
    | 排流线 | 19 x 0.12 (0.22mm²),AWG 24/19 |
    | 外护套材料 | PVC复合材料,RAL 5003宝石蓝色 |
    | 外护套平均厚度 | 0.34mm |
    | 总外径 | 2.70mm ± 0.10 |
    | 测试电压 | 500VDC,持续1分钟通过测试 |
    电气特性:
    - 导体电阻:<90Ω/km
    - 屏蔽电阻:<70Ω/km
    - 绝缘电阻:>5000MΩ/km
    - 芯至芯电容:100pF/m
    - 芯至屏蔽电容:200pF/m
    物理特性:
    - 在60℃条件下,拉伸强度>12.5N/mm²
    - 延展率>100%
    - 150℃热冲击试验无裂纹

    产品特点和优势


    1. 高音质透明性:Blue Series电缆采用无氧高纯铜导体,提供出色的音频透明度和低失真特性,非常适合音频信号传输需求。
    2. 多重防护设计:双重铝箔+聚酯复合屏蔽,可有效防止电磁干扰,确保信号纯净度。
    3. 灵活耐用:采用高品质PVC复合材料,电缆柔软且耐用,适用于各种复杂的布线场景。
    4. 精准配对:双色编码及编号便于施工时的精准匹配。
    5. 广泛兼容性:既可用于临时设备接线,也适合长期固定安装,适用于全球录音棚和工业数据传输领域。

    应用案例和使用建议


    Blue Series电缆在全球范围内被广泛应用于以下场景:
    - 录音棚设备连接:连接调音台、效果器、监听音箱等设备,实现高质量音频信号传输。
    - 多芯音频电缆束:用于制作2到48对音频多芯电缆,满足多种设备连接需求。
    - 教育机构和宗教场所:在学校、教堂等固定场景中,提供稳定而灵活的布线解决方案。
    使用建议:
    - 在布置电缆时,尽量减少弯曲半径至电缆外径的10倍,避免损坏屏蔽层。
    - 定期检查屏蔽层完整性和绝缘性能,确保信号完整性。

    兼容性和支持


    Blue Series电缆兼容各类专业音频设备接口,如Neutrik平衡卡侬接口、D25外壳等。制造商提供全面的技术支持和售后保障服务,包括电缆检测、定制化生产等。

    常见问题与解决方案


    1. 电缆弯曲后出现性能下降:
    解决办法:避免过度弯曲,确保弯曲半径符合要求(≥10倍电缆直径)。
    2. 信号传输受干扰:
    解决办法:检查屏蔽层是否完好,重新焊接排流线,增强屏蔽效果。
    3. 电缆重量过大不便搬运:
    解决办法:选用轻量化规格(如较少的芯数配置)以降低重量。

    总结和推荐


    Blue Series Studio Grade UP-OFC预绞式多芯电缆凭借其卓越的音质表现、灵活的设计和耐用性,已成为高端音频工程的标杆产品。无论是专业录音棚还是工业数据传输场景,该电缆都表现出极高的可靠性和实用性。因此,强烈推荐给需要高质量音频信号传输的专业用户。

268-204-060参数

参数
长*宽*高 50m(长度)

268-204-060厂商介绍

VAN DAMME是一家比利时公司,专注于生产高质量的电缆和连接解决方案。该公司的产品线涵盖了多种电缆类型,包括同轴电缆、数据电缆、电力电缆、控制电缆和光纤电缆等。VAN DAMME的产品广泛应用于多个领域,如电信、数据传输、工业自动化、能源分配、音频和视频传输等。

VAN DAMME的优势在于其产品的高质量和可靠性,这得益于其对材料选择、制造工艺和技术创新的持续投入。公司还提供定制化的解决方案,以满足特定客户的需求。此外,VAN DAMME在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。通过不断的技术创新和对市场需求的敏锐洞察,VAN DAMME致力于为客户提供高效、安全的电缆解决方案。

268-204-060数据手册

厂牌 PDF简要描述 下载
VAN DAMME 音频视频线缆 VAN DAMME 268-204-060 268-204-060数据手册
