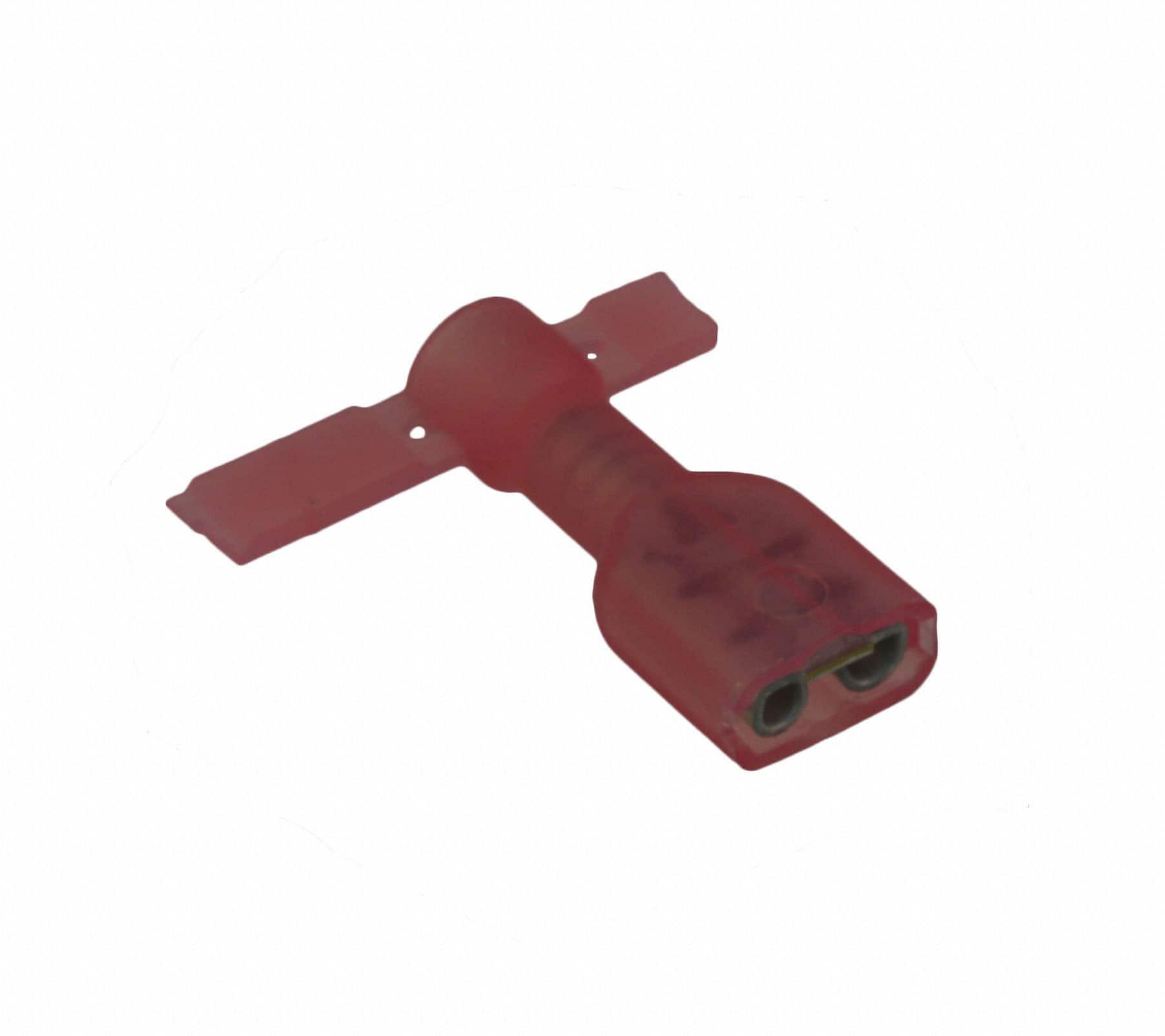

0190030108

厂牌: MOLEX
产品描述: Quick Disconnect Terminal 18-22AWG Brass Pink F 19.81mm Electro Tin InsulKrimp™ Reel
供应商型号: 0190030108
供应商: Avnet
标准整包数: 2500

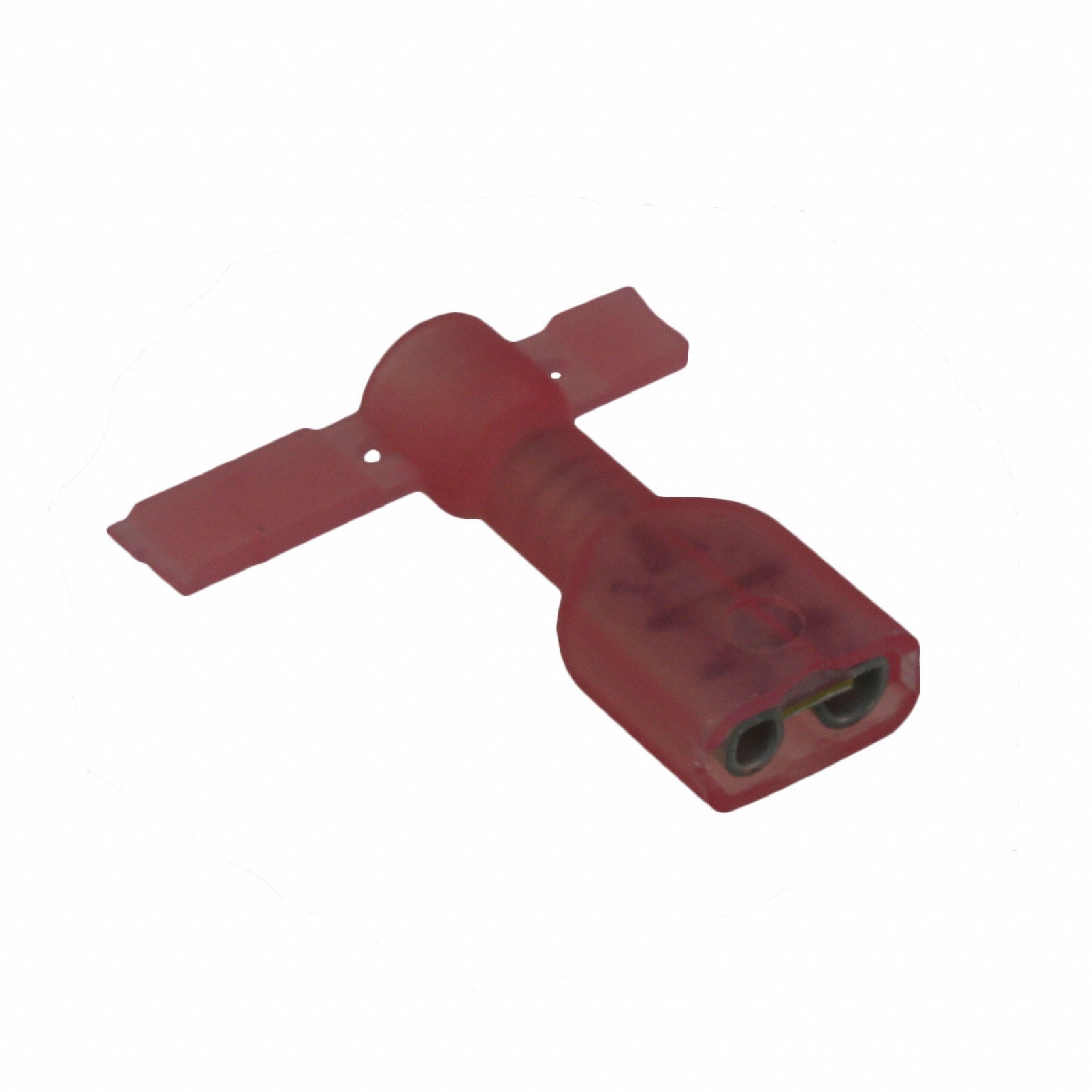

MOLEX 端子 - 快速连接/快速断开端子 0190030108

0190030108概述

    InsulKrimp Quick Disconnect, Female 技术手册

    1. 产品简介


    InsulKrimp Quick Disconnect 是一款专为快速连接设计的电子元件,属于Quick Disconnects系列,产品编号为190030108。它主要应用于电线和电缆的快速断开和重新连接,广泛适用于汽车、工业控制、家电等领域。此款产品采用粉色树脂材料制成,具备全绝缘性能和优良的机械稳定性,确保在不同工作环境中都能提供可靠的安全保障。

    2. 技术参数


    - 电压:最大电压600V
    - 接线尺寸:适用于18 AWG到22 AWG(0.80 mm² 到0.35 mm²)
    - 温度范围:-65°C 至 +105°C
    - 接头厚度:0.81mm
    - 接头宽度:4.75mm
    - 绝缘材料:尼龙(PA)
    - 插接工具:AC Press(型号:190280104);Mini-Mac Applicator(型号:638837000)
    - 重量:0.685g
    - 颜色:粉色

    3. 产品特点和优势


    - 安全可靠:绝缘层采用阻燃等级为94V-2的尼龙材料,能够在高温和恶劣环境下保持稳定。
    - 易于安装:具有漏斗式入口设计,方便导线插入并确保良好的接触。
    - 高可靠性:通过CRIMP或COMPRESSION两种工艺,保证连接的稳固性。
    - 广泛应用:适用于多种行业和应用领域,包括汽车、工业控制、家电等。

    4. 应用案例和使用建议


    - 应用案例:这款绝缘快速断开件被广泛用于汽车电子控制系统中,例如引擎控制单元的连接。
    - 使用建议:在安装时,务必使用指定的工具进行压接操作以确保良好的接触和稳固性。建议对环境温度进行监控,避免在极端温度下长时间使用。

    5. 兼容性和支持


    - 兼容性:这款产品能够与其他标准电气设备和接线端子兼容,支持各种主流电气标准。
    - 支持和服务:Molex公司提供详细的技术文档和客户支持,帮助用户解决问题并优化使用体验。

    6. 常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:请检查使用的压接工具是否符合要求,确保正确压接。
    - 问题2:无法牢固地压接到电线
    - 解决方案:确认电线直径是否在规格范围内,适当调整压接力度。
    - 问题3:接头失效
    - 解决方案:检查是否存在物理损伤或过热情况,如有必要更换新件。

    7. 总结和推荐


    综上所述,InsulKrimp Quick Disconnect是一款性能稳定、适用范围广的快速断开件。其易于安装、可靠耐用的特点使其成为众多应用领域的理想选择。强烈推荐在需要快速安全连接的场合使用。

0190030108参数

参数
长*宽*高 19.81mm(长度)*8.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0190030108厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190030108数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190030108 0190030108数据手册

0190030108封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0989 ¥ 0.8572
库存: 37500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 2143
直接购买
