2151700603

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Pico-Clasp系列, 1mm节距, 600mm长, Pico-Clasp转Pico-Clasp
供应商型号: 2104202
供应商: 海外现货
标准整包数: 1

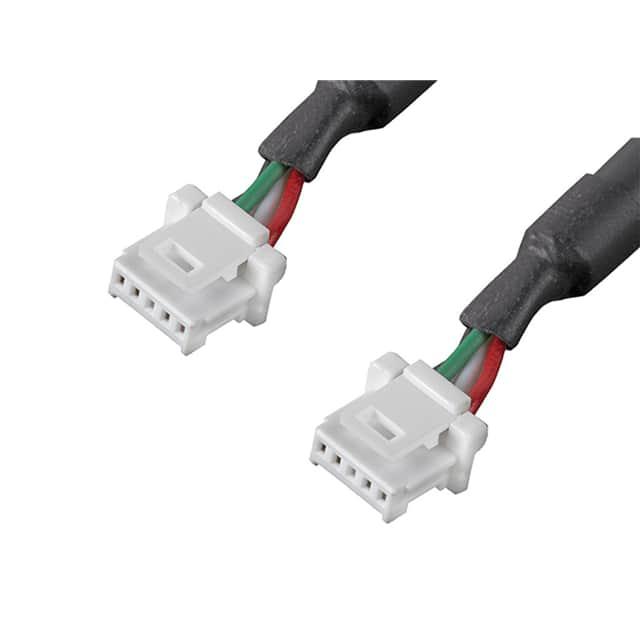

MOLEX 矩形线缆 2151700603

2151700603概述

    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 技术手册

    1. 产品简介


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 是一种专为信号、线对板和线对线连接设计的高性能电缆组件。该产品采用单排设计,具有6个电路,长度为600.00毫米,能够支持高达100V AC (RMS)/DC的电压和每接触点1.5A的最大电流。广泛应用于电子设备中的信号传输、线对板及线对线连接等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 产品类型 | 功率和信号电缆组件 |
    | 系列号 | 215170 |
    | 描述 | Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 组件,单排,600.00mm 长度,6个电路 |
    | 应用 | 信号传输、线对板、线对线 |
    | 额定电压 | 100V AC (RMS)/DC |
    | 额定电流 | 1.5A |
    | 导体尺寸 | AWG 28 |
    | 电缆长度 | 600.00mm |
    | 接触电路 | 6个(最大) |
    | 连接器接口 | Pico-Clasp-to-Pico-Clasp |
    | 接触材料 | 磷青铜 |
    | 接触镀层 | Mating Gold / Termination Tin |
    | 材料 | 尼龙树脂 |
    | 净重 | 12.660g |

    3. 产品特点和优势


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 具备以下几个显著的优势:
    - 高性能:能够承受高达1.5A的电流和100V AC (RMS)/DC的电压。
    - 可靠连接:采用磷青铜材质的接触件和金镀层,确保良好的导电性和长期稳定性。
    - 简便安装:连接器采用Pico-Clasp接口,易于快速插拔和固定。
    - 耐用设计:尼龙树脂材料的使用增强了机械强度和耐久性。
    - 环保材料:符合RoHS标准,低卤素,减少环境影响。

    4. 应用案例和使用建议


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 可用于多种应用场景,如医疗设备、工业控制系统、智能家居系统等。建议用户在选择合适的连接器时考虑以下因素:
    - 环境条件:确保电缆和连接器能够在预期的工作环境中稳定运行。
    - 电流和电压要求:根据具体应用需求选择合适的电流和电压等级。
    - 空间限制:考虑电缆的尺寸和布线空间的要求。

    5. 兼容性和支持


    Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 可与Molex系列中的其他Pico-Clasp连接器兼容,包括203556、203557、203558、203559和501568等型号。制造商提供详尽的技术支持文档,包括用户手册、安装指南和常见问题解答,以帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:电缆接触不良。
    - 解决方法:检查电缆和连接器的接触部分是否清洁,确保正确的安装方向。

    - 问题2:电缆容易脱落。
    - 解决方法:确保电缆锁紧装置已正确锁定。

    - 问题3:接触电阻过高。
    - 解决方法:检查接触件是否有损伤或腐蚀,如有必要,请更换连接器。

    7. 总结和推荐


    综上所述,Expresslink 2.0 Pico-Clasp Female-to-Pico-Clasp Female Cable 在设计、性能和应用方面均表现出色,具备卓越的电气特性和可靠性。我们强烈推荐该产品给需要高性能信号传输和线对板/线对线连接的应用场合。

2151700603参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

2151700603厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2151700603数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2151700603 2151700603数据手册
