2181120404

产品分类: 矩形线缆
厂牌: MOLEX

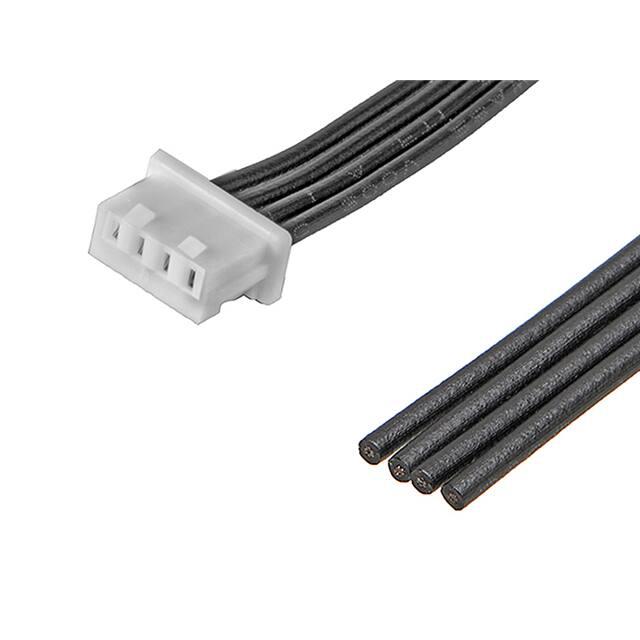

产品描述: Molex 线对板连接线 PicoBlade系列, 1.25mm节距, 425mm长, PicoBlade转无终端接头
供应商型号: 900-2181120404-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2181120404

2181120404概述


    产品简介


    PicoBlade 1.25 连接器系统 是一种专为紧凑型设计和高密度连接需求而优化的电子连接解决方案。它适用于多种电子设备,如消费电子、汽车电子、工业自动化以及通信设备。PicoBlade 1.25 连接器提供四种针脚数选择(1 到 4 针),具有出色的电气性能和可靠的机械结构,确保在各种恶劣环境下的稳定运行。

    技术参数


    | 参数 | 规格 |

    | 产品型号 | PicoBlade 1.25 连接器系统 |
    | 插针数量 | 1P, 2P, 3P, 4P |
    | 额定电流 | 3A |
    | 额定电压 | 50V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | ≥500 MΩ |
    | 接触电阻 | ≤50 mΩ |
    | 振动测试 | 50 Hz 至 2000 Hz,峰值加速度 20 g |
    | 冲击测试 | 50 g |

    产品特点和优势


    PicoBlade 1.25 连接器系统的独特之处在于其小型化设计和高效的电气连接能力。它具有以下几个显著优势:
    - 高可靠性:采用高性能材料制造,确保连接器在长时间使用后仍保持良好的接触性能。
    - 快速插拔:插头与插座之间采用独特的锁定机制,便于快速安装和拆卸。
    - 抗干扰性强:绝缘材料优良,能够在复杂的电磁环境中稳定工作。
    - 广泛适用性:支持多种电缆和连接器配置,满足不同应用需求。

    应用案例和使用建议


    PicoBlade 1.25 连接器广泛应用于消费电子产品、汽车电子系统和工业控制设备中。例如,在一款智能手表的设计中,由于空间限制,需要使用高密度连接器以确保足够的接口数量,此时PicoBlade 1.25 连接器便是一个理想的选择。为了提高使用效果,建议在安装前仔细阅读产品手册,并按照手册中的指引进行操作。

    兼容性和支持


    PicoBlade 1.25 连接器系统与多种电缆和组件兼容,例如28 AWG UL 1061黑色电缆。莫仕公司提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询,以帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固插入 | 确保连接器插头和插座干净且无损坏;检查是否有异物阻碍;确认正确对齐后再尝试插入。 |
    | 连接器在使用过程中出现异常噪音 | 检查连接器和电缆之间的接触情况,确保没有松动。若仍然存在问题,联系技术支持。 |
    | 插头与插座的连接不稳定 | 检查锁紧机构是否正常工作,必要时重新装配连接器。 |

    总结和推荐


    PicoBlade 1.25 连接器系统凭借其卓越的电气性能、高可靠性以及广泛的适用性,成为电子设备设计中不可或缺的组成部分。无论是紧凑空间内的高密度连接需求,还是在恶劣环境下的稳定运行,它都能提供可靠的解决方案。因此,强烈推荐此产品用于需要高性能、高可靠性的电子设备中。

2181120404参数

参数
长*宽*高 425mm(长度)
零件状态 在售
包装方式 散装

2181120404厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2181120404数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2181120404 2181120404数据手册

2181120404封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1165 ¥ 24.7315
10+ $ 2.4872 ¥ 21.0172
25+ $ 2.2452 ¥ 18.7891
50+ $ 2.1378 ¥ 17.8909
100+ $ 2.0358 ¥ 17.0371
300+ $ 1.8839 ¥ 15.7655
500+ $ 1.8172 ¥ 15.2074
1000+ $ 1.7305 ¥ 14.4818
2500+ $ 1.6222 ¥ 13.5757
库存: 1100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.73
直接购买
加入购物车
