2147561061

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Micro-Fit 3.0系列, 3mm节距, 150mm长, Micro-Fit 3.0转无终端接头
供应商型号: 900-2147561061-ND
供应商: Digi-Key
标准整包数: 1

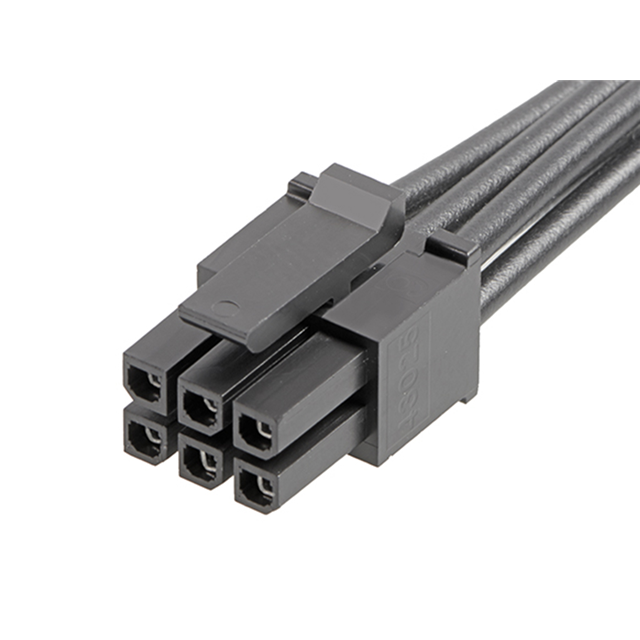

MOLEX 矩形线缆 2147561061

2147561061概述

    Micro-Fit 3.0 Female-to-Pigtail Off-the-Shelf Cable Assembly 技术手册

    产品简介


    Micro-Fit 3.0 Female-to-Pigtail Off-the-Shelf (OTS) 电缆组件是一种广泛应用于电子和电气系统中的电源和信号连接器。该产品属于电源和信号电缆组件类别,适用于电源、线到板和线到线的应用。Micro-Fit 3.0系列以其坚固耐用、易于安装和维护的特点而闻名,是现代电子设备设计中的重要组成部分。

    技术参数


    以下是Micro-Fit 3.0 Female-to-Pigtail OTS电缆组件的主要技术参数:
    | 参数 | 规格 |

    | 电流 - 最大值 | 8.5A |
    | 电压 - 最大值 | 300V AC/DC |
    | 电缆长度 | 150.00mm |
    | 电路数(最大) | 6 |
    | 颜色 - 树脂 | 黑色 |
    | 性别 | 女-尾 |
    | 锁定到匹配部件 | 是 |
    | 金属材料 | 磷青铜 |
    | 电镀材料(匹配) | 锡(Sn) |
    | 电镀材料(终止) | 锡(Sn) |
    | 绝缘体材料 | 尼龙 |
    | 净重量 | 10.968克 |
    | 行数 | 双行 |
    | 母座号 | 43020 |
    | 插头号 | 43045 |
    | 测试插头号 | 44242 |
    | 节距 - 匹配接口 | 3.00毫米 |
    | 电镀最小厚度(匹配) | 1.016微米 |
    | 电镀最小厚度(终止) | 1.016微米 |
    | 导线/电缆类型 | UL 1061 |
    | 导线绝缘直径 | 1.85毫米最大 |
    | 导线尺寸(AWG) | 18 |

    产品特点和优势


    Micro-Fit 3.0 Female-to-Pigtail OTS电缆组件具有以下特点和优势:
    1. 高可靠性:额定电流高达8.5A,适合大功率应用。
    2. 耐久性:采用磷青铜和锡电镀材料,确保长期稳定性和抗腐蚀性。
    3. 易于安装:双行结构设计简化安装过程,提高生产效率。
    4. 多功能性:适用于多种应用场合,包括电源、线到板和线到线连接。
    5. 安全认证:符合多项国际标准,如IEC-62474、欧盟RoHS和中国RoHS等,确保产品安全可靠。

    应用案例和使用建议


    该电缆组件广泛应用于各种工业和消费电子设备中,例如:
    - 通信设备
    - 汽车电子系统
    - 工业自动化设备
    - 家用电器
    使用建议:
    - 在进行安装时,确保电线尺寸符合要求,避免因导线尺寸不匹配导致接触不良。
    - 为了延长使用寿命,建议定期检查电缆连接部分是否有磨损或损坏迹象,并及时更换。

    兼容性和支持


    Micro-Fit 3.0 Female-to-Pigtail OTS电缆组件与以下部件兼容:
    - Micro-Fit 3.0 Dual Row Plug Housing (43020)
    - Micro-Fit 3.0 Dual Row Headers (43045)
    - Micro-Fit 3.0 Dual Row Test Plugs (44242)
    制造商提供详尽的技术支持和服务,包括在线文档、客户支持热线和技术培训,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:安装后发现连接不稳定。
    - 解决方案:检查电线是否正确插入插座,并确认电线绝缘层是否过厚导致无法完全插入。
    2. 问题:长时间使用后,电缆组件出现接触不良现象。
    - 解决方案:检查是否有灰尘或污染物积累在连接器处,可以使用压缩空气清洁。
    3. 问题:电缆组件在高温环境下工作时性能下降。
    - 解决方案:选择适合高温环境的型号,或者在设计中增加散热措施。

    总结和推荐


    综上所述,Micro-Fit 3.0 Female-to-Pigtail OTS电缆组件是一款高性能、高可靠性的连接器产品,适用于多种应用场景。其独特的特点和优势使其在市场上具有很强的竞争能力。因此,我们强烈推荐该产品给需要高质量电缆组件的用户。

2147561061参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 盒装,袋装

2147561061厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2147561061数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2147561061 2147561061数据手册

2147561061封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9852 ¥ 33.6749
10+ $ 3.2562 ¥ 27.2507
50+ $ 2.9066 ¥ 24.3245
100+ $ 2.7676 ¥ 23.1618
250+ $ 2.5943 ¥ 21.7114
500+ $ 2.4705 ¥ 20.6753
1000+ $ 2.3527 ¥ 19.6889
2500+ $ 2.2055 ¥ 18.4575
库存: 1016
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.67
直接购买
加入购物车
