2181101000

产品分类: 矩形线缆
厂牌: MOLEX

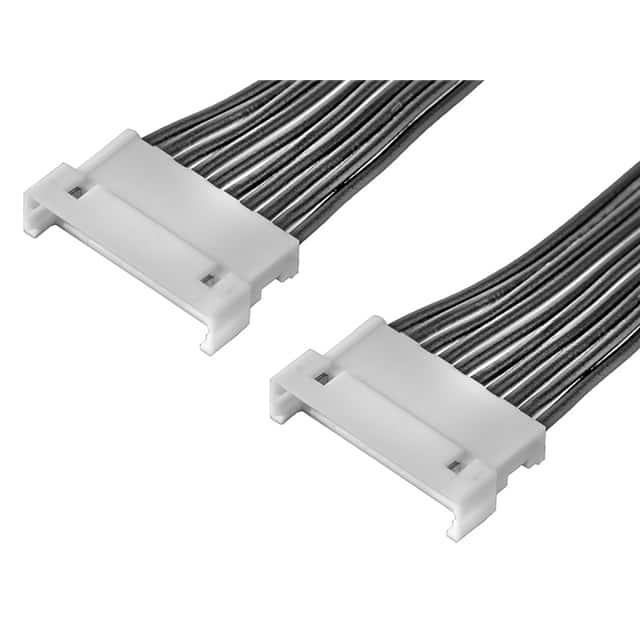

产品描述: Molex 线对板连接线 PicoBlade系列, 1.25mm节距, 75mm长, PicoBlade转PicoBlade
供应商型号: 900-2181101000-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2181101000

2181101000概述

    PicoBlade 1.25mm 插头组件技术手册

    产品简介


    PicoBlade 1.25mm 插头组件是一种紧凑型连接解决方案,广泛应用于消费电子、通信设备、汽车电子等领域。该组件主要包括插头壳体和端子,支持10路插拔操作,具有高可靠性和低接触电阻等特点。它采用28AWG UL 1061标准线缆,适用于多种尺寸和长度需求。

    技术参数


    | 参数 | 值 |

    | 产品型号 | PicoBlade 1.25mm |
    | 线缆规格 | 28 AWG UL 1061 |
    | 线缆长度 | 75mm ± 5mm |
    150mm ± 6mm |
    225mm ± 6mm |
    300mm ± 8mm |
    425mm ± 8mm |
    | 插头数量 | 10P |
    | 接触电阻 | ≤ 20mΩ |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | ≥ 1000MΩ |

    产品特点和优势


    1. 紧凑设计:PicoBlade 1.25mm 插头组件具有极小的体积,能够满足对空间要求严格的设备需求。
    2. 高可靠性:具备良好的电气性能和机械稳定性,确保长期使用中的可靠性。
    3. 多用途适用:适用于多种场合,如消费电子、通信设备和汽车电子。
    4. 易于安装:设计简单,便于快速装配和拆卸。

    应用案例和使用建议


    PicoBlade 1.25mm 插头组件可应用于各种需要高密度连接的场合。例如,在汽车电子中用于连接仪表板与控制单元;在消费电子中用于连接显示屏幕和主板。在使用时,建议确保线缆固定稳固,避免过度弯曲以延长使用寿命。同时,定期检查连接部位是否有松动现象,以保证系统的稳定运行。

    兼容性和支持


    该产品与其他标准PicoBlade 1.25mm 插头壳体和端子兼容。Molex 提供全面的技术支持,包括产品选型指南、应用案例、技术支持和售后服务。客户可通过Molex官网获取详细的技术文档和支持资源。

    常见问题与解决方案


    1. Q: 插头接触不良怎么办?
    - A: 检查插头和插座是否清洁干净,重新插拔几次确保接触良好。如仍存在问题,考虑更换新的插头组件。

    2. Q: 线缆断裂如何处理?
    - A: 若发现线缆断裂,请及时更换新的线缆。切勿强行修复,以免影响系统安全性和可靠性。

    3. Q: 遇到电气连接不稳定的情况怎么办?
    - A: 检查所有接点是否有松动,确保所有连接稳固。如情况未改善,请联系技术支持部门获取进一步帮助。

    总结和推荐


    PicoBlade 1.25mm 插头组件凭借其紧凑设计、高可靠性及多功能适用性,在众多应用场景中表现出色。我们强烈推荐该产品用于对连接性能和空间利用有较高要求的应用环境中。如果您有任何疑问或需要更多技术支持,请随时联系我们的客户服务团队。

2181101000参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 散装

2181101000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2181101000数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2181101000 2181101000数据手册

2181101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
