151340401

产品分类: 矩形线缆
厂牌: MOLEX

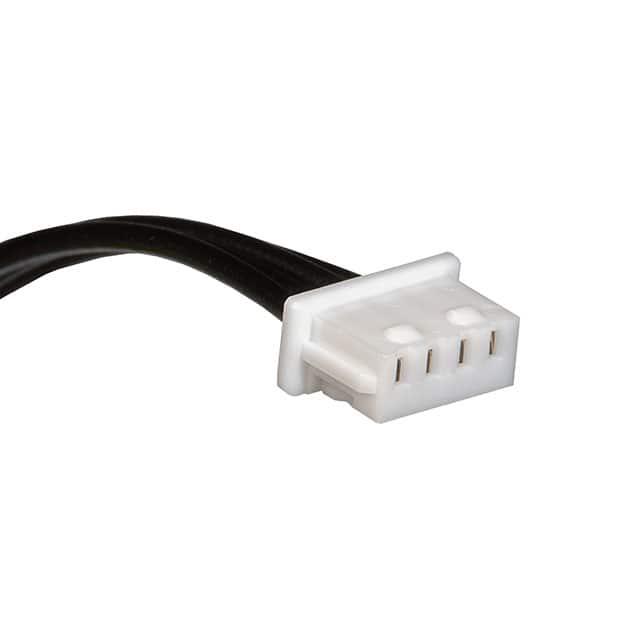

产品描述: Molex 线对板连接线 PicoBlade系列, 1.25mm节距, 100mm长, PicoBlade转PicoBlade
供应商型号: MX-15134-0401
供应商: TME
标准整包数: 1
MOLEX 矩形线缆 151340401

151340401概述

    Off-the-Shelf (OTS) PicoBlade Discrete Wire Cable Assemblies

    产品简介


    Off-the-Shelf (OTS) PicoBlade Discrete Wire Cable Assemblies 是一种紧凑型连接器,适用于原型设计和全球生产。这类电缆组件适用于多种应用领域,包括消费电子(如家庭娱乐系统、家用电器和移动设备)、商业车辆、工业控制、医疗设备(如患者监护仪)等。PicoBlade 连接器设计小巧,采用摩擦锁定机制,能够在紧凑的空间内提供可靠的连接,减少因振动或误操作导致的意外断开风险。

    技术参数


    以下是 OTS PicoBlade Discrete Wire Cable Assemblies 的关键技术参数:
    - 包装: 50 或 100 单位/箱(SPQ)
    - 线材: UL1061 线材
    - 额定电压: 最大 50V
    - 额定电流: 最大 1.0A
    - 接触电阻: 最大 20 毫欧姆
    - 耐压: 交流 250V
    - 绝缘电阻: 最小 100 兆欧姆
    - 接触插入力: 最大 4.9N
    - 接触保持力: 最小 4.9N
    - 操作温度: -40°C 到 +85°C

    产品特点和优势


    1. 即用型配置: 支持点对点单排配置,可立即用于 PicoBlade 设计,无需额外定制。
    2. 开发和生产兼容: 适合原型设计和大规模生产,支持开发和生产程序。
    3. 环保合规: 符合 2011/65/EU RoHS 标准,不含有害物质。
    4. 节省时间与资源: 使用现成的电缆组件可以减少工程时间和资源投入。
    5. ISO 和 TS-16949 认证设施制造: 生产过程在通过 ISO 和 TS-16949 认证的设施中进行。
    6. Molex 连接器系统标准: 遵循当前市场的 Molex 连接器系统标准。
    7. 引脚映射配置: 提供引脚到引脚的映射配置,减少电缆布局的设计需求。

    应用案例和使用建议


    OTS PicoBlade Discrete Wire Cable Assemblies 在各种设备中得到了广泛应用,例如:
    - 家庭娱乐系统:可以在需要高可靠性的音视频设备中使用。
    - 家用电器:在厨房电器或洗衣机等设备中使用,提高可靠性和安全性。
    - 医疗设备:用于患者监护仪等设备,确保信号传输的准确性。
    使用建议:
    - 环境适应性: 在极端温度环境下使用时,请注意组件的温度范围。
    - 连接可靠性: 定期检查连接器是否有松动或磨损,确保其在长时间使用中的可靠性。
    - 设计优化: 尽量避免在振动大的环境中使用,以减少连接器意外分离的风险。

    兼容性和支持


    - 兼容性: OTS PicoBlade 连接器可与系列 53261、53047、53398、53048 等兼容。
    - 制造商支持: Molex 提供详尽的技术支持和售后服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题: 连接器插入困难。
    - 解决办法: 检查插针和插座是否有损坏或变形,尝试清洁接触面后再重新插入。

    2. 问题: 接触不良或信号不稳定。
    - 解决办法: 确保插针和插座之间的连接稳固,必要时更换新的连接器组件。

    3. 问题: 温度过高影响性能。
    - 解决办法: 检查设备的散热情况,确保连接器在规定的温度范围内使用。

    总结和推荐


    OTS PicoBlade Discrete Wire Cable Assemblies 是一款高性能、易于集成的连接解决方案,适用于多种行业应用。它具有高度的兼容性、出色的机械和电气性能,能够有效缩短开发周期并降低成本。如果您正在寻找一种可靠的连接解决方案,OTSPicoBlade 无疑是最佳选择之一。强烈推荐在需要高可靠性连接的项目中使用此产品。

151340401参数

参数
长*宽*高 100mm(长度)
零件状态 在售
包装方式 袋装

151340401厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151340401数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151340401 151340401数据手册

151340401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.5625 ¥ 53.235
25+ $ 5.58 ¥ 45.1864
50+ $ 4.884 ¥ 39.5502
库存: 48
起订量: 8 增量: 0
交货地:
最小起订量为:5
合计: ¥ 266.17
直接购买
加入购物车
