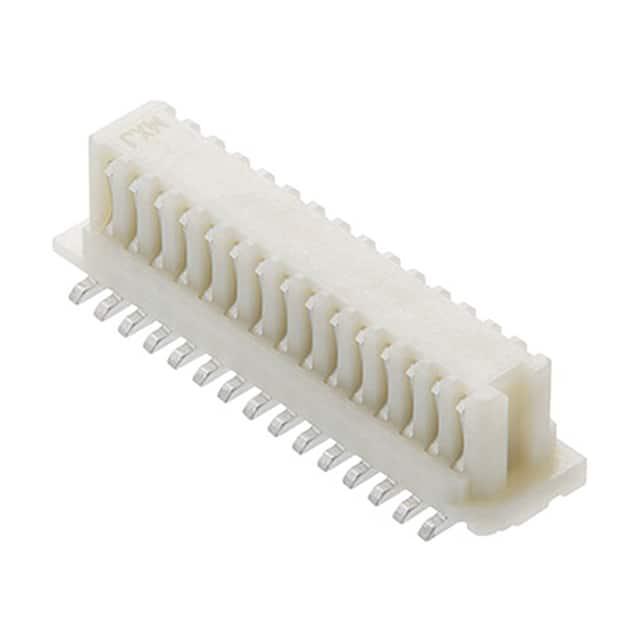

524651070

厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 800μm 2 10pin 4.5mm,5.65mm,7mm 3.55mm 3.05μm 锡 SMD,P=0.8mm 贴片安装 5.6mm(长度)*4.2mm(高度)
供应商型号: Q-524651070
供应商: 期货订购
标准整包数: 8000
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 524651070

524651070概述

    SlimStack Board-to-Board Connector: A Comprehensive Overview

    1. 产品简介


    SlimStack Board-to-Board Connector 是一种高精度的板对板连接器,具有0.80mm的间距。它属于直立型插槽,适用于10个电路,且带有凸耳设计。这款连接器专为信号传输而设计,能够在复杂的电子产品中实现可靠的电气连接。SlimStack 主要应用于各种消费电子、工业自动化和通信设备等领域,满足了不同行业对高性能连接器的需求。

    2. 技术参数


    以下是SlimStack Board-to-Board Connector 的技术规格和性能参数:
    - 接触电流:最大0.5A
    - 额定电压:最高50V
    - 电路数量(已加载):10个
    - 电路数量(最大):10个
    - 颜色:树脂天然色
    - 耐用性(最大插拔次数):30次
    - 环境温度范围:-40°C至+105°C
    - 接口样式:表面贴装(SMT)
    - 接合高度:4.50mm, 5.65mm, 7.00mm
    - 材料:
    - 插针金属材质:磷青铜
    - 沉积层材料:锡(接合处和终止处)
    - 树脂材料:高温热塑性塑料
    - 净重:111.901mg
    - 行数:2行
    - 方向:垂直
    - 镀层厚度:
    - 接合处:最小1.016μm
    - 终止处:最小1.016μm
    - 耐火能力:不适用
    - 锁定机制:无
    - PCB厚度推荐值:1.60mm

    3. 产品特点和优势


    SlimStack Board-to-Board Connector 在众多同类产品中脱颖而出,具备以下显著特点:
    - 超低间距:采用0.80mm的极小间距,确保高密度布线,适用于空间受限的设计。
    - 高可靠性:提供高达30次的插拔周期,保证长期稳定运行。
    - 广泛的温度适应性:可在极端温度条件下正常工作,涵盖-40°C到+105°C的宽广范围。
    - 环保材料:采用符合RoHS标准的磷青铜和高温热塑性树脂材料,绿色环保,符合国际标准。
    这些独特的功能使其在市场上具备强大的竞争力,尤其适用于需要高度集成和可靠性的电子产品中。

    4. 应用案例和使用建议


    SlimStack Board-to-Board Connector 广泛应用于消费电子、工业自动化、通信设备等领域。例如,在智能手机中,它可以连接主板与显示屏;在工业控制系统中,它用于连接不同模块以实现信号传输。
    为了获得最佳性能,建议在安装过程中注意以下几点:
    - 确保PCB厚度符合推荐值(1.60mm),以避免物理损坏。
    - 严格按照制造商的安装指南进行操作,特别是关于表面贴装技术的规范。

    5. 兼容性和支持


    SlimStack Board-to-Board Connector 与多个相关配件兼容,例如:
    - 配套插头:如53307、53309 和 53353型号,能够与SlimStack 插槽完美对接。
    制造商提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题时都能及时得到帮助。

    6. 常见问题与解决方案


    根据手册中的常见问题及其解决方案,以下是一些可能出现的问题及其处理方法:
    - 问题:连接器出现短路
    - 解决方案:检查所有接触点是否有杂质或异物,必要时重新清洁。
    - 问题:插头无法顺利插入
    - 解决方案:确保插头和插座的极性匹配,并检查插头和插座是否有损坏。
    - 问题:插拔寿命不足
    - 解决方案:检查是否符合推荐的PCB厚度(1.60mm),并遵循正确的安装步骤。

    7. 总结和推荐


    总体而言,SlimStack Board-to-Board Connector 是一款高度可靠且性能优越的板对板连接器。它的紧凑设计、高插拔寿命和广泛的温度适应性使其成为市场上极具竞争力的产品之一。针对特定应用领域,尤其是对小型化和高可靠性要求较高的场合,我们强烈推荐使用SlimStack Board-to-Board Connector。

524651070参数

参数
接合堆叠高度 4.5mm,5.65mm,7mm
触头镀层厚度 3.05μm
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.55mm
针脚数 10pin
长*宽*高 5.6mm(长度)*4.2mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

524651070厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
