151320400

产品分类: 矩形线缆
厂牌: MOLEX

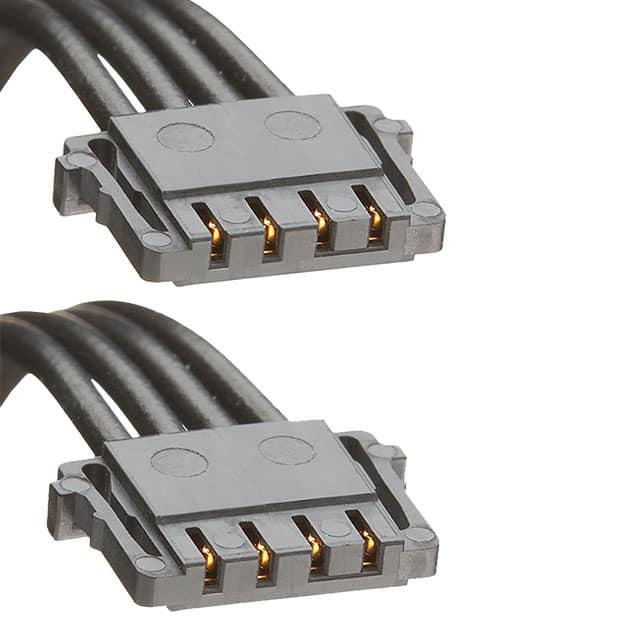

产品描述: Cable Assembly UL 1061 0.05m 24AWG Pico-Lock to Pico-Lock 4 to 4 POS F-F Crimp-Crimp Pico-Lock Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 151320400

151320400概述

    Pico-Lock Connector System:高可靠性信号连接解决方案

    1. 产品简介


    Pico-Lock连接器系统是一款专为高密度信号传输而设计的产品,适用于各种小型化电子产品。Pico-Lock连接器系统采用锁扣式结构,确保了连接的稳定性和可靠性。该系统的单端双接口电缆组件型号为0151320400,能够提供便捷可靠的信号传输解决方案,特别适用于需要紧凑布局和高密度连接的应用场景。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 连接器系列 | 15132 |
    | 电缆长度 | 50.00mm |
    | 电路数量 | 4 |
    | 接口类型 | 女-女 |
    | 芯线直径 | 1.10mm |
    | 芯线规格 | AWG 24 |
    | 材料-树脂 | 高温热塑性塑料 |
    | 材料-金属 | 铜合金 |
    | 材料-接触电镀 | 金 |
    | 材料-终端电镀 | 锡 |
    | 最大电流 | 3.0A |
    | 最大电压 | 150V |
    | 锁定机构 | 是 |
    | 锁定至母端部件 | 是 |
    | 质量 | 0.981克 |

    3. 产品特点和优势


    Pico-Lock连接器系统具有以下独特功能和优势:
    - 高可靠性:采用锁扣设计,确保连接的稳固性,即使在振动环境下也能保持良好的连接状态。
    - 紧凑设计:1.50mm的超小间距设计使该连接器适用于空间受限的应用场合。
    - 多应用性:广泛应用于各种信号传输领域,如通信设备、工业自动化系统及消费电子产品。
    - 易于操作:简单的锁扣机制使得安装和拆卸非常方便,降低维护成本。
    - 高效散热:采用高导热材料制作,能够在高温环境下稳定运行。

    4. 应用案例和使用建议


    Pico-Lock连接器系统已被广泛应用于各类电子设备中。例如,在工业自动化控制系统中,该连接器用于传感器和执行器之间的信号传输;在通信设备中,它被用于电源板与控制板之间的信号传输。对于这类高密度应用场景,建议使用专用工具进行压接,以确保终端质量并提高长期可靠性。

    5. 兼容性和支持


    该Pico-Lock连接器系统可以与其他Molex Pico-Lock系列组件兼容,具体可参见官方文档。Molex公司为该系列产品提供全面的技术支持和售后服务,帮助客户快速解决问题,提升用户体验。

    6. 常见问题与解决方案


    - Q1:如何判断连接器是否已正确锁紧?
    - A1:通过检查连接器上的锁定标志来确认,当听到“咔嗒”声时,表示连接成功。
    - Q2:该连接器能否在潮湿环境中使用?
    - A2:虽然连接器具有一定的防水防尘能力,但建议在潮湿环境下使用时采取额外保护措施,例如安装防水套管。

    7. 总结和推荐


    综上所述,Pico-Lock连接器系统凭借其高可靠性和易用性,在多种应用场景中表现出色。如果您正在寻找一种既紧凑又稳定的信号连接解决方案,那么这款产品将是一个理想的选择。强烈推荐此款产品给需要高度可靠性的客户,无论是用于工业还是消费类电子产品。

151320400参数

参数
长*宽*高 50mm(长度)
零件状态 在售
包装方式 袋装

151320400厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151320400数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151320400 151320400数据手册

151320400封装设计

查看详情并下载
Symbol
Footprint
3D Model
