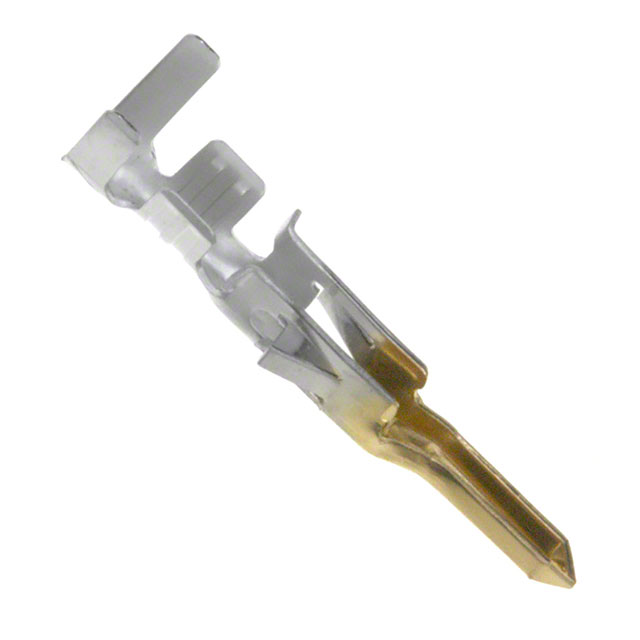

39000095

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Molex 镀金压接端子 公端子, Mini-Fit系列, 最大1.3mm²
供应商型号: 39000095
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 触头 39000095

39000095概述

    MINI-FIT JR. 连接器系统技术手册

    产品简介


    MINI-FIT JR. 是一款适用于电线与电线之间(Wire-To-Wire)以及电线与印刷电路板之间(Wire-To-Board)的连接器系统。该系列连接器提供Tin或30µ"金镀层选项,适用于多种电气应用。主要用途包括工业自动化、电力传输、通信设备及各种电子控制装置中。

    技术参数


    - 电压:600V AC (或600V DC)
    - 适用电线:
    - 16 AWG标准铜线:最大绝缘直径3.15 mm
    - 18-24 AWG标准铜线:最大绝缘直径3.10 mm
    - 22-28 AWG标准铜线:最大绝缘直径1.80 mm
    - 最大电流额定值:具体数值见下表
    | 线缆规格 | 最大电流 (安培) |

    | 16 AWG | 9 - 8 - 7 - 6 |
    | 18 AWG | 9 - 8 - 7 - 6 |
    | 20 AWG | 7 - 6 - 5 - 5 |
    | 22 AWG | 5 - 4 - 4 - 4 |
    | 24 AWG | 4 - 3 - 3 - 3 |
    | 26 AWG | 3 - 2 - 2 - 2 |
    | 28 AWG | 2 - 1 - 1 - 1 |
    - 工作温度:操作范围 -40°C 至 +80°C;非操作范围 -40°C 至 +105°C
    - 波峰焊接工艺温度:带插针的套筒:最高240°C
    - Glow Wire 测试:多个系列通过Glow Wire测试,符合EN 60695-2-11-2001/IEC 60695-2-11-2000标准

    产品特点和优势


    MINI-FIT JR.连接器系统的优点包括:
    - 高可靠性:满足UL、CSA和IEC认证要求
    - 多功能性:既可用于电线之间,也可用于电线与PCB之间的连接
    - 广泛的应用范围:适用于多种电子设备,如工业自动化和通信设备
    - 优良的机械特性:具有高耐用性,可承受多次插拔

    应用案例和使用建议


    在工业控制系统中,MINI-FIT JR.连接器被广泛应用于设备间的信号和电源传输。例如,在一台自动化生产设备中,可以将MINI-FIT JR.连接器用于信号传输以监控设备状态。建议在实际使用中定期检查连接器的电气性能,确保长时间稳定运行。

    兼容性和支持


    MINI-FIT JR.连接器具有广泛的兼容性,适用于不同品牌的电线和PCB。制造商提供了详尽的技术文档和支持服务,帮助用户解决任何可能遇到的问题。此外,Molex官方技术支持团队可在产品安装和使用过程中提供专业指导。

    常见问题与解决方案


    1. 连接器损坏:
    - 解决方案:检查并更换损坏的连接器,确保所有接触点清洁无污物。
    2. 接触电阻增加:
    - 解决方案:清理连接器接触面,重新压接导线,确保良好接触。
    3. 插拔困难:
    - 解决方案:检查插拔力是否在规定范围内,适当润滑或调整。

    总结和推荐


    综上所述,MINI-FIT JR.连接器系统凭借其出色的性能参数、广泛的应用领域以及可靠的支持服务,在市场上具有极强的竞争优势。强烈推荐在需要高可靠性连接解决方案的项目中使用这款连接器。

39000095参数

参数
类型 功率,矩形连接器-触头
线规 16 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
长*宽*高 3.6mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装
