2162701022

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 11028 0.15m 22AWG Wire to Board to Wire to Board 2 to 2 POS F-F Crimp-Crimp Bag
供应商型号: 900-2162701022-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2162701022

2162701022概述

    电子元器件技术手册解析:SL Female-to-SL Female Off-the-Shelf Cable Assembly

    产品简介

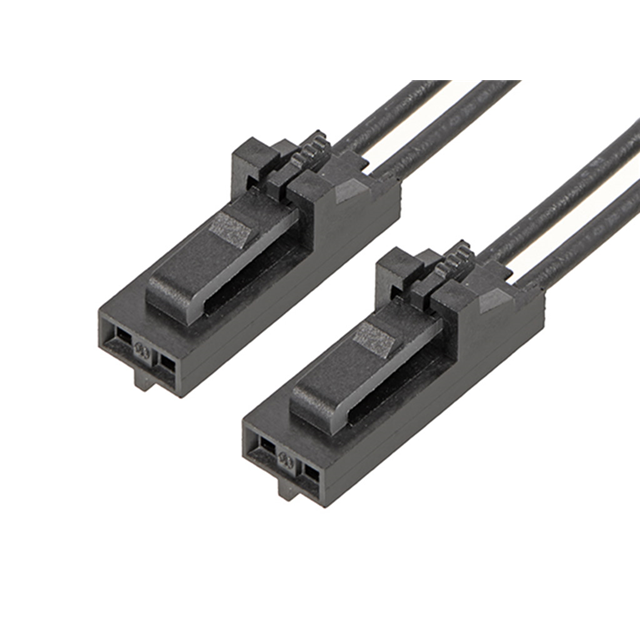

    SL Female-to-SL Female Off-the-Shelf Cable Assembly是一款用于信号传输、线对板连接及线对线连接的离散电线装配件。该电缆组件具有正锁功能,单行排列,长度为150.00mm,采用锡(Sn)镀层,并提供2个电路,颜色为黑色。该电缆组件属于Molex公司的SL系列模块化连接器,是信号和电源传输的理想选择。

    技术参数


    - 电流容量:最大3.0A
    - 电压范围:交流/直流最大600V
    - 电缆长度:150.00mm
    - 电路数量:2个
    - 颜色:黑色
    - 性别标识:母头到母头
    - 锁定机制:与匹配部件锁紧
    - 接口间距:2.54mm
    - 绝缘直径:1.63mm(最大值)
    - 导线规格:22AWG
    - 终止方式:压接或压缩
    - 过模:无
    - 净重:2.223克

    产品特点和优势


    SL Female-to-SL Female Off-the-Shelf Cable Assembly具有以下独特功能和优势:
    - 正锁设计:确保连接稳定,避免意外断开。
    - 高电流承载能力:可承载高达3.0A的电流,适用于高功率应用。
    - 宽电压范围:适用范围广,可以应用于多种电压需求的场景。
    - 耐用材料:磷青铜材料和锡镀层确保了长寿命和抗腐蚀性。
    - 易于安装:通过压接或压缩的方式进行连接,方便快捷。

    应用案例和使用建议


    该电缆组件广泛应用于信号传输、线对板连接及线对线连接等领域。例如,在工业自动化、计算机网络及通信系统中,SL Female-to-SL Female Off-the-Shelf Cable Assembly能够可靠地传输信号和电力。
    使用建议:
    - 在安装过程中,应确保压接工具符合标准,以确保压接质量。
    - 定期检查电缆连接处是否有松动或损坏迹象,及时更换故障部件。
    - 注意环境湿度和温度,确保电缆在正常环境下使用,避免过热或过冷导致的性能下降。

    兼容性和支持


    SL Female-to-SL Female Off-the-Shelf Cable Assembly与以下产品兼容:
    - SL Single Row Housing Panel Mounts 70018
    - SL Single Row Crimp Housings 70107
    - SL Vertical Single Row Headers 70541, 70543, 70545
    - SL Vertical, Single Row, Surface Mount Headers 74099
    - SL Right-Angle Single Row Headers 70551, 70553, 70555
    - SL Right-Angle, Single Row, Low Profile, Surface Mount Headers 70634
    Molex公司提供了详尽的技术支持文档,并可通过官方网站获取最新的产品资料和常见问题解答。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题1:电缆连接不牢固
    - 解决方案:重新进行压接操作,确保压接工具符合标准。

    - 问题2:电流传输不稳定
    - 解决方案:检查电缆连接处是否有损坏或氧化现象,如有必要,更换电缆。

    - 问题3:电压波动
    - 解决方案:检查电压源是否稳定,避免外部干扰。

    总结和推荐


    总体而言,SL Female-to-SL Female Off-the-Shelf Cable Assembly是一款高性能、可靠性强的电子元器件,非常适合用于信号传输和电力传输的应用场景。其正锁设计和高电流承载能力使其在市场上具有很强的竞争力。推荐使用此电缆组件来提高系统的稳定性和可靠性。
    希望以上解析能帮助您更好地了解SL Female-to-SL Female Off-the-Shelf Cable Assembly的功能和应用。如需进一步的技术支持,请参考相关技术手册或联系制造商。

2162701022参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装
