151330506

产品分类: 矩形线缆
厂牌: MOLEX

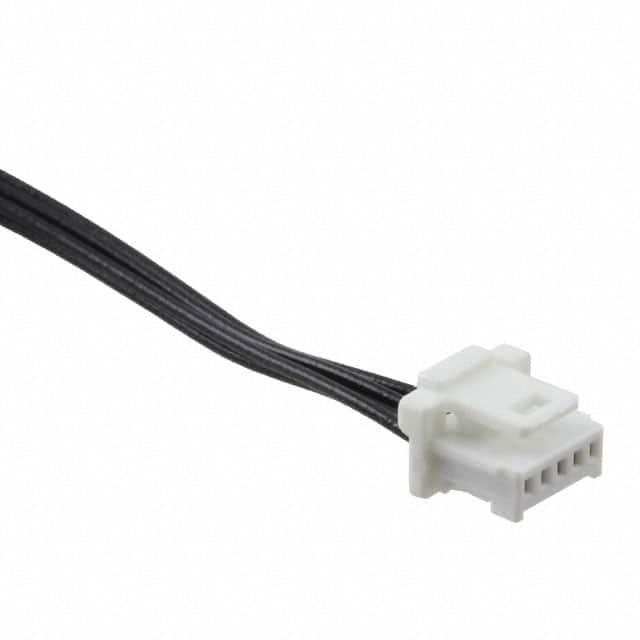

产品描述: Molex 线对板连接线 Pico-Clasp系列, 1mm节距, 600mm长, Pico-Clasp转Pico-Clasp
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 151330506

151330506概述


    产品简介


    Pico-Clasp Discrete Wire Cable Assemblies 是一种专门设计用于提供快速原型开发和全球生产需求的即插即用连接解决方案。该系列产品通过广泛的Molex连接器和多种电缆长度,适用于多种消费类和工业设备。具体应用领域包括但不限于:健身设备、家庭娱乐系统、家用电器、家庭办公设备、家庭安全系统、便携式电子设备、游戏机、移动设备、商业车辆、工业控制、医疗患者监护等。

    技术参数


    Pico-Clasp Cable Assembly的技术参数如下:
    | 参数类别 | 规格 |

    | 尺寸 | 1.00mm间距 |
    | 电流容量 | 1.0A |
    | 工作电压 | 最大50V |
    | 接触电阻 | 最大20毫欧姆 |
    | 绝缘耐压 | 250V交流 |
    | 绝缘电阻 | 100兆欧姆 |
    | 操作温度 | -40°C至+85°C |

    产品特点和优势


    - 空间节约:Pico-Clasp Cable Assembly具有1.00mm的小间距设计,可显著节省空间。
    - 防止接线错误:正向锁定机制可以防止导线钩挂。
    - 质量保证:在ISO/TS16949认证的设施中组装,确保高品质。
    - 环保合规:符合2011/65/EU RoHS标准。
    - 定制能力:除了标准型号外,还提供生产定制版本,以满足特定设计需求。

    应用案例和使用建议


    应用案例:
    - 健身设备:Pico-Clasp Cable Assembly可用于内部布线,提高设备的紧凑性和可靠性。
    - 家庭娱乐系统:高密度连接方式使得安装更为便捷。
    - 医疗患者监护设备:确保可靠的信号传输,符合严格的医疗标准。
    使用建议:
    - 在选择电缆长度时,根据实际应用场景合理选配,避免浪费材料。
    - 确保正确的接触电阻值,以保证系统的可靠运行。
    - 对于大批量生产,推荐使用定制化版本,以便更好地匹配具体的设计要求。

    兼容性和支持


    - 兼容性:Pico-Clasp Cable Assembly兼容Series 501190和501571系列。
    - 支持:Molex公司提供了广泛的工程和技术支持服务,确保客户能够顺利集成到他们的设计中。

    常见问题与解决方案


    1. 问题:如何正确插入Pico-Clasp连接器?
    解决方案:确保按照制造商提供的指南进行操作,正向锁定机制会帮助您确认连接到位。
    2. 问题:如何清洁Pico-Clasp连接器以保持最佳性能?
    解决方案:使用无水酒精轻轻擦拭接触面,避免使用腐蚀性溶剂。

    总结和推荐


    Pico-Clasp Discrete Wire Cable Assemblies凭借其独特的设计和广泛的应用范围,在众多行业都有着出色的市场表现。其紧凑的尺寸、优良的性能和高度的灵活性使其成为一款值得信赖的产品。我们强烈推荐在需要高效、可靠连接解决方案的场合使用此产品。

151330506参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 袋装

151330506厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151330506数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 151330506 151330506数据手册

151330506封装设计

查看详情并下载
Symbol
Footprint
3D Model
