首页  >  产品百科  >  0357480210

0357480210

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Molex 压接端子 母端子, 35748系列
供应商型号: TS-0357480210
供应商: 海外现货
标准整包数: 4000

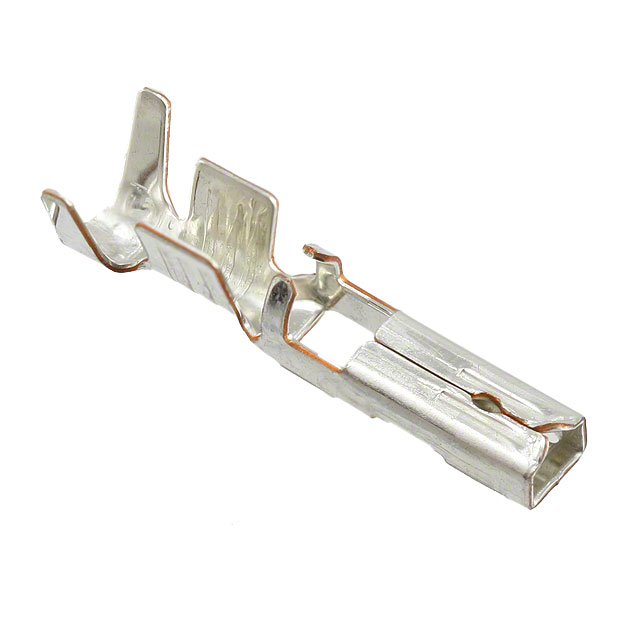

MOLEX 刀片式电源连接器 0357480210

0357480210概述

    VersaBlade Female Crimp Terminal 技术手册

    1. 产品简介


    VersaBlade Female Crimp Terminal 是一款适用于电源连接的端子,具有广泛的电气连接应用。该产品为18-14 AWG(美国线规)范围内的电线设计,类型为B。其主要用途是实现电线与电线之间的可靠连接,适用于各种工业和消费电子设备。作为 VersaBlade Wire-to-Wire Connector 系列的一部分,它不仅提供高效连接,还具备优秀的耐用性和可靠性。

    2. 技术参数


    - 型号编号: 357480210
    - 系列号: 35748
    - 状态: 活动
    - 材质:
    - 金属: 磷青铜
    - 接触镀层: 锡
    - 终端镀层: 锡
    - 尺寸:
    - 额定电压: N/A
    - 工作温度: -40°C 到 105°C
    - 线绝缘直径最大值: 3.40mm
    - 线径范围: 14 AWG, 16 AWG, 18 AWG
    - 线径面积: 0.85mm² - 2.00mm²
    - 机械性能:
    - 最大插拔循环次数: 30次
    - 性别: 女性型

    3. 产品特点和优势


    VersaBlade Female Crimp Terminal 在其应用领域中表现出色,主要优势如下:
    - 高耐用性: 能够承受高达30次的插拔循环。
    - 安全合规: 符合中国RoHS、欧盟ELV、REACH SVHC等环保法规要求。
    - 低卤素: 按照IEC 61249-2-21标准为低卤素产品。
    - 可靠连接: 采用高质量的磷青铜和锡镀层材料,确保稳定可靠的电气连接。

    4. 应用案例和使用建议


    VersaBlade Female Crimp Terminal 主要应用于电源线与线束的连接。常见的应用场景包括工业控制系统、汽车电子、家用电器等领域。对于用户来说,建议在安装前检查电线的绝缘直径是否符合规格,并确保在清洁干燥的环境中进行压接操作,以保证连接的可靠性。

    5. 兼容性和支持


    VersaBlade Female Crimp Terminal 可与同一系列的其他部件如 VersaBlade Hybrid Receptacle Housing 等配合使用。厂商提供了详细的工具和应用指南,包括:
    - Extraction and Activation Tool 638132700
    - Hand Crimp Tool for 1.80mm-Wide Crimp Terminals 638190600
    - T2 Terminator Die 638529100
    这些工具可以帮助用户更方便地完成压接和装配过程。

    6. 常见问题与解决方案


    - 问题: 连接不牢固
    - 解决方法: 确保电线插入正确深度,重新压接并检查压接效果。
    - 问题: 端子发热
    - 解决方法: 检查连接处是否有杂质或过度压接,并确保终端材料完好无损。
    - 问题: 插拔困难
    - 解决方法: 确保插头和插座干净且无污垢,适当润滑连接部分。

    7. 总结和推荐


    VersaBlade Female Crimp Terminal 在其应用领域内展示了卓越的性能和可靠性。其耐用性、安全性以及广泛的应用场景使其成为许多工业和消费电子产品的理想选择。强烈推荐给需要高质量、高可靠性的连接解决方案的用户。

0357480210参数

参数
长*宽*高 32mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

0357480210厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0357480210数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 MOLEX 0357480210 0357480210数据手册

0357480210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0805 ¥ 0.6844
库存: 68000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2737.6
