459704115

厂牌: MOLEX
产品描述: High Density Array,Male 1.27mm 10 400pin 7mm,8mm,8.5mm,9.5mm,10mm 5.61mm 760nm 金 SMD,P=1.27mm 贴片安装 57.37mm(长度)*14.68mm(高度)
供应商型号: Q-459704115
供应商: 期货订购
标准整包数: 300

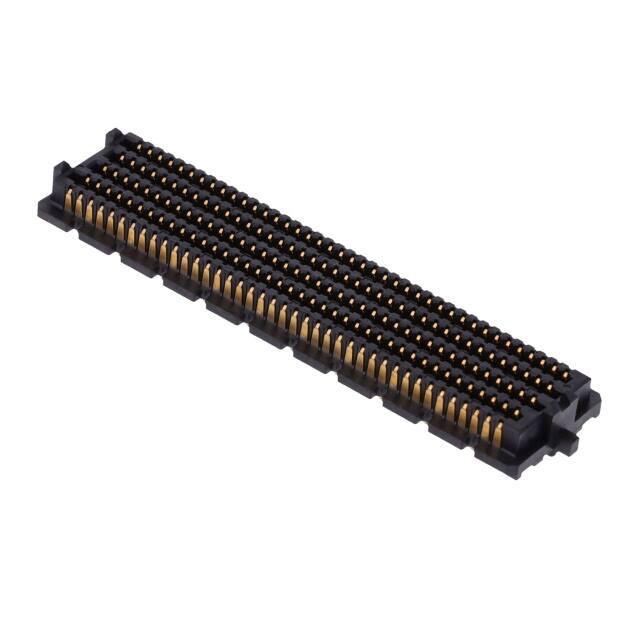

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 459704115

459704115概述


    产品简介


    SeRay系列插件式连接器是专为高密度电路设计的高品质电子元器件。该系列产品包括多种规格的插头和插座组件,可广泛应用于通信、工业控制、计算机网络以及消费电子产品等领域。通过提供稳定的电接触点,该连接器能够确保不同系统之间的有效通信和数据传输。

    技术参数


    材料
    - 外壳: 玻璃填充液晶聚合物(LCP),UL94V-0阻燃等级,黑色。
    - 触点: 铜合金。
    - 焊锡: 95.5% 锡、3.8% 银、0.7% 铜。
    镀层
    - 所有规格:接触区域选择金镀层,最小厚度为30微英寸。
    - 高度选项2.0mm和2.5mm:尾部选择金闪镀层,最小厚度为7微英寸。
    - 高度选项3.0mm至7.0mm:尾部选择锡镀层,最小厚度为50微英寸。
    - 所有选项:尾部整体镍底层。
    产品规格
    - 产品编号: PS-45970-001。
    包装规格
    - 包装编号: PK-45970-002(带状卷)。
    应用规格
    - 应用编号: AS-45970-001。
    美学规范
    - 规范编号: PS-45499-002 等级B。
    兼容性
    - 与SeRay 接收器组件系列45971兼容。
    产品状态
    - 状态: 已获得Molex的联系信息。

    产品特点和优势


    SeRay插件式连接器具备以下几个显著的特点和优势:
    1. 高可靠性:采用高质量的材料和精密制造工艺,保证了长期稳定的电接触性能。
    2. 高强度:LCP外壳不仅具有良好的机械强度,还能耐高温,确保在恶劣环境中依然可靠运行。
    3. 灵活性:不同高度和位置选项的设计,满足多样化的需求,同时简化装配过程。
    4. 易安装性:采用标准化的包装方式和易于操作的插拔设计,方便组装和维护。

    应用案例和使用建议


    应用案例
    在某些通信设备中,SeRay连接器可以实现信号的高效传输。例如,在路由器或交换机中,这些连接器用于连接各个子系统模块,以确保数据的实时传输。
    使用建议
    1. 正确的安装方向:在进行插拔操作时,要确保连接器的方向正确无误,避免损坏针脚或插座。
    2. 焊接温度:使用适当的焊接温度和时间,避免对连接器材料造成不可逆的损害。
    3. 清洁保养:定期清理连接器表面,防止灰尘和污染物积累影响电接触性能。

    兼容性和支持


    SeRay系列插件式连接器可与SeRay接收器组件系列45971配合使用,实现高可靠性的连接。此外,制造商提供了详细的安装指南和技术支持服务,以帮助用户在实际应用中充分发挥该产品的性能。

    常见问题与解决方案


    问题1:如何选择合适的连接器规格?
    解决方案:根据具体的应用需求和电路板上的空间限制,选择合适的位置数量和高度规格。可参考数据表中的图表来确定所需的型号。
    问题2:如何判断连接器是否安装正确?
    解决方案:检查连接器的物理对齐和机械锁扣是否到位。若未正确锁定,应重新调整直至完全接合。

    总结和推荐


    总体来看,SeRay插件式连接器凭借其出色的性能和广泛的适用性,在市场上具有较高的竞争力。其稳定可靠的电接触性能和灵活多样的设计,使其成为众多高要求应用场景的理想选择。如果你正在寻找一个高性能且便于安装的连接器解决方案,SeRay插件式连接器将是值得考虑的选择。

459704115参数

参数
类型 High Density Array,Male
间距 1.27mm
排数 10
触头镀层
板上高度 5.61mm
针脚数 400pin
接合堆叠高度 7mm,8mm,8.5mm,9.5mm,10mm
触头镀层厚度 760nm
长*宽*高 57.37mm(长度)*14.68mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

459704115厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

459704115数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 459704115 459704115数据手册

459704115封装设计

查看详情并下载
Symbol
Footprint
3D Model
