465564145

厂牌: MOLEX
产品描述: High Density Array,Male 1.27mm 4 160pin 7mm,8mm,8.5mm,9.5mm,10mm 5.61mm 760nm 金 SMD,P=1.27mm 贴片安装 7.06mm(高度)
供应商型号: Q-465564145
供应商: 期货订购
标准整包数: 300
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 465564145

465564145概述


    产品简介

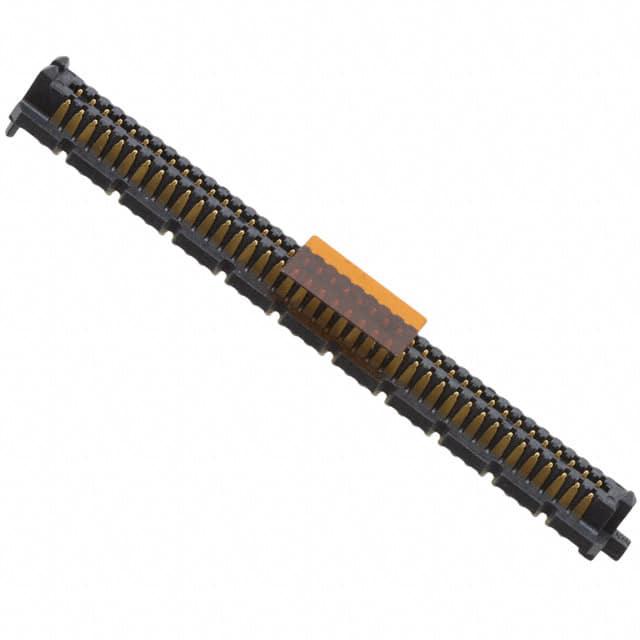

    Searay Slim (4 Row) Plug Assembly
    Searay Slim系列的4行插头组件是一种高密度连接器,适用于多种电子设备。这种插头采用1.27毫米/0.050英寸的间距设计,广泛应用于通信设备、工业自动化系统和消费电子等领域。

    技术参数


    - 材料:
    - 外壳:玻璃填充液晶聚合物(LCP),UL94V-0,黑色。
    - 触点:铜合金。
    - 焊锡电荷:含95.5%锡、3.8%银和0.7%铜。
    - 表面处理:
    - 接触区域:最小30微英寸金。
    - 尾部区域:组件焊锡区域最小7微英寸金,所有其他组件焊锡区域最小50微英寸锡,整个终端含镍底层。
    - 包装规格:
    - 包装方式为带卷式包装,符合PK-45970-002标准。
    - 兼容性:
    - 该产品可以与Searay插头接插件系列46557兼容。
    - 堆叠高度(在公差范围内):
    - 2.0 mm 到 10.74 mm

    产品特点和优势


    - 高密度设计:4行设计,能够在有限的空间内实现更多的信号传输通道。
    - 可靠的电气性能:镀金的接触面提供了出色的电气连接稳定性。
    - 耐久性强:外壳采用UL94V-0等级的LCP材料,具有优异的阻燃性能和机械强度。
    - 易于集成:标准化的接插件尺寸,便于在现有设计中集成。

    应用案例和使用建议


    - 应用案例:
    - 通信基站:高密度插头用于高速数据传输。
    - 工业控制系统:可靠的连接确保设备间的稳定通信。

    - 使用建议:
    - 在组装过程中要严格按照图纸要求进行,以确保最佳的电气性能和物理连接。
    - 使用适当的焊接工艺,确保焊锡填充质量。
    - 考虑到不同温度和湿度环境下设备的工作稳定性,选择合适的连接方式。

    兼容性和支持


    - 兼容性:Searay Slim插头与Searay插头接插件系列46557兼容。
    - 技术支持:制造商提供全面的技术文档和支持服务,确保用户能够获得详细的使用指导和技术咨询。

    常见问题与解决方案


    - Q1: 如何确认产品的质量?
    - A1: 参考产品规格书中的技术参数,如接触面积、堆叠高度等,确保符合预期标准。
    - Q2: 如何正确焊接插头?
    - A2: 使用指定的焊锡电荷,保持焊锡温度和时间的控制,确保焊锡均匀填充。
    - Q3: 插头出现接触不良如何处理?
    - A3: 检查焊接是否到位,必要时重新焊接;确保清洁连接部位,避免灰尘和氧化物的影响。

    总结和推荐


    Searay Slim (4 Row) Plug Assembly是一款高性能的高密度连接器,在多个关键应用领域表现出色。其优越的电气特性和可靠性使其成为市场上极具竞争力的产品。结合制造商提供的完善技术支持,推荐在需要高密度、可靠连接的应用场景中选用此款插头组件。

465564145参数

参数
类型 High Density Array,Male
间距 1.27mm
排数 4
触头镀层
板上高度 5.61mm
针脚数 160pin
接合堆叠高度 7mm,8mm,8.5mm,9.5mm,10mm
触头镀层厚度 760nm
长*宽*高 7.06mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
